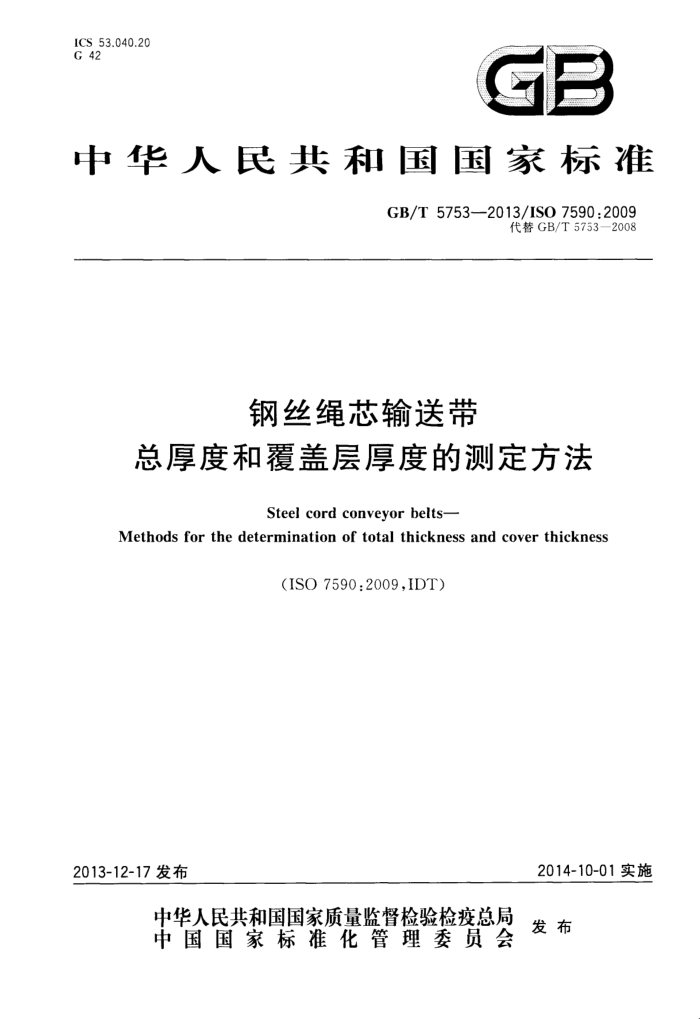

ICS53.040.20 G 42
GB
中华人民共和国国家标准
GB/T5753—2013/IS07590:2009
代替GB/T5753—2008
钢丝绳芯输送带
总厚度和覆盖层厚度的测定方法
Steel cord conveyor belts-
Methods for the determination of total thickness and cover thickness
（ISO7590:2009,IDT)
2014-10-01实施
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T57532013/ISO7590:2009
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T5753一2008《钢丝绳芯输送带 总厚度和覆盖层厚度的测定方法》，与
GB/T5753·-2008相比，主要技术变化如下：
.-一增加了测量覆盖层厚度的试样的来源（见5.1）； -一修改了图中测量点和检测试样的标注位置（见图2；2008年版的图1）； -—修改了覆盖层厚度的字母代号（见5.4；2008年版的5.3）； -—增加了参考文献。 本标准使用翻译法等同采用ISO7590：2009《钢丝绳芯输送带 总厚度和覆盖层厚度的测定
方法》。
本标准做了下列编辑性修改：
在范围中增加了“本标准适用于钢丝绳芯输送带”；用"GB/T17044”代替“ISO8094”；
！
改正了图4中53、S：的错误画法（见图4）。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：浙江双箭橡胶股份有限公司、阜新环宇橡胶（集团）有限公司、浙江奋飞橡塑制品
有限公司、山东祥通橡塑集团有限公司、青岛新千线技术咨询有限公司、青岛科天新橡塑技术服务有限公司、青岛科技大学，
本标准主要起草人：沈会民、张春蕾、郑志柳、刘生平、吕桂芹、朱汉华、李程程。 本标准所代替标准的历次版本发布情况为：
GB/T5753—1986,GB/T5753—1994GB/T5753—2008。
1 GB/T5753—2013/ISO7590:2009
钢丝绳芯输送带
总厚度和覆盖层厚度的测定方法
1范围
本标准规定了三种用于测定钢丝绳芯输送带总厚度和覆盖层厚度的试验方法。 本标准适用于钢丝绳芯输送带。 方法A1和A2（厚度计法）用于测定所有的钢丝绳芯输送带的总厚度和覆盖层厚度。 方法B（光学法）被推荐仪用于测定覆盖层厚度本标准不适用于带有织物或金属横向件或者在切割时钢丝绳端面发生扭曲的情况
2 术语和定义
下列术语和定义适用于本文件。
2.1
缓冲层 breaker 包含在覆盖层内的增强层。
2.2
横向件 weft 用于加强带芯，不视为覆盖层部分的横向层。
3原理
按带宽在规定点数用厚度计测量总厚度。 覆盖层厚度可任选下列一种方法测定： a) 在除去上、下覆盖层之前和之后，在规定的若干点上测定检测试样的厚度，然后用减法计算覆
盖层厚度； b）用光学仪器直接测量覆盖层厚度
4装置
4.1方法A1和A2所用转动指针式厚度计
该装置测量精度为0.1mm，平型圆压头的直径为10mm，压头对检测试样施加的压强为22kPa士 5 kPa。 4.2 2方法B所用光学测量装置
该装置应包括-手持式放大镜，测量精度为0.1mm，放大率应至少为8倍。
1 GB/T5753—2013/ISO7590:2009
5程序 5.1总则
如果已按GB/T170441测定覆盖层与带芯层间的黏合强度，可用相同的试样根据方法A1测定覆
盖层厚度。
如果已按EN1382721测定钢丝绳芯的位置，可用相同的试样根据方法A2测定覆盖层厚度。 若方法A1和A2不切实际，带端部或者试样端部清楚可见可根据方法B测定覆盖层厚度。
5.2测量点
带宽B≤1000mm时，在带宽上取3个相等间隔的点测厚度［见图1a)]。 带宽B>1000mm时，在带宽上取5个相等间隔的点测厚度[见图1b)]。
a) 带宽B≤1000mm
b）带宽B>1000mm 图1测量点位置
5.3试样和检测试样 5.3.1总则
垂直于带边，按5.3.2～5.3.4规定的尺寸从全宽度的带上切取一块矩形试样。 5.3.2方法A1所用试样和检测试样
试样长度应约为150mm，在5.2所述的各测量点按带宽从试样上切取3个或5个检测试样，每个检测试样应包含两根钢丝绳，即宽度等于包含两根钢丝绳的宽度（见图2），长度应约为150mm。 5.3.3方法A2所用检测试样
检测试样长度应不小于50mm，且宽度等于输送带的全宽度。按5.2的规定在检测试样上标出测量点。 5.3.4方法B所用检测试样
试验可原地在输送带的端部上进行，或者切取长度不小于50mm的检测试样进行试验。两种情况都要使检测试样的切边垂直于带面，且钢丝绳应可见并不被污染，如果需要可清洁钢丝绳端部。按5.2 的规定在检测试样上标出测量点。
2 GB/T5753—2013/ISO7590:2009
单位为毫米
说明：
测量点； 2----检测试样。
1-
图2在全宽度样品带测量点切取的检测试样
5.4 厚度的测量
5.4.1 方法A1 5.4.1.1 总厚度的测量
在5.2规定的每一测量点上测量检测试样的总厚度51。 5.4.1.2上覆盖层厚度的测量
除去两根绳上方的上覆盖层（见图3）。在图1所示的测量点测量厚度$7，测量应正好在钢丝绳的垂直上方进行，并应保证厚度计压头与钢丝绳表面接触[见图3a)或与横向件表面接触[见图3b)。
按式（1)计算每个测量点的上覆盖层厚度52：
·(1 )
S2 = S1 — 57
5.4.1.3 3下覆盖层厚度的测量
完成5.4.1.2所述程序后，除去下覆盖层。按5.4.1.2所述方法测量厚度58，保证测量点刚好在钢丝绳的垂直上方。
按式（2)计算每个测量点的下覆盖层厚度53：
S3 =S - S
(2)
5.4.1.4计算和结果表示
计算按5.4.1.1、5.4.1.2和5.4.1.3的规定测得3点或5点（按带宽而定）的检测试样厚度51、52和s3 的算术平均值，结果以毫米表示。
3 GB/T5753—2013/IS07590:2009
没有横向件(有或没有缓冲层)的检测试样横截面
b）带有横向件的检测试样横截面
a)
图3 用于方法A1的检测试样
5.4.2方法A2 5.4.2.1 总厚度的测量
在5.2规定的每一测量点上测定检测试样的总厚度51。 5.4.2.2上覆盖层厚度的测量
沿长度方向在检测试样整个宽度上除去20mm的上覆盖层（见图4），在与5.4.2.1相同点上测量厚度57，测量应正好在钢丝绳的垂直上方进行，并应保证厚度计压头与钢丝绳表面接触[见图4a)或与横向件表面接触［见图4b)]。
按式（1)计算每一测量点的上覆盖层厚度52。 5.4.2.3下覆盖层厚度的测量
完成5.4.2.2所述程序后，除去下覆盖层。按5.4.2.2所述方法测量厚度ss，保证测量点刚好在钢丝绳的垂直上方。
按式(2)计算每个测量点的下覆盖层厚度st。
单位为毫米
50
50
a）没有横向件（有或没有缓冲层）的检测试样横截面说明：
带有横向件的检测试样横截面
b)
缓冲层；
1- 2- 横向件；
钢丝绳。
图4用于方法A2的检测试样
N GB/T5753—2013/ISO7590:2009
5.4.2.4计算和结果表示
计算按5.4.2.1、5.4.2.2和5.4.2.3的规定测得3点或5点（按带宽而定）的检测试样厚度s1、S2和s3 的算术平均值，结果以毫米表示。 5.4.3 方法B 5.4.3.1上覆盖层和下覆盖层厚度的测量
在5.2规定的每一测量点用光学测量装置（见4.2）测量钢丝绳的上边缘和带表面之间的距离，保证测量刻度盘和带直接接触。记录每个测量点上覆盖层的厚度52和下覆盖层厚度53。 5.4.3.2 计算和结果表示
计算按5.4.3.1的规定测得3点或5点（按带宽而定）的上、下覆盖层厚度52和53的算术平均值，结果以毫米表示。
o
试验报告
试验报告应至少包括下列内容： a) 按本标准进行试验； b) 注明所用的方法，即方法A1、方法A2或方法B； c) 被试验带的标记； d) 测量点数； e) 5.4.1.4、5.4.2.4或5.4.3.2获得的试验结果； f) 试验日期。
5 GB/T5753—2013/ISO7590:2009
参考文献
[1] GB/T17044 钢丝绳芯输送带覆盖层与带芯层粘合强度试验 [2] EN13827 钢丝绳芯输送带 钢丝绳横向和纵向位置的测定
