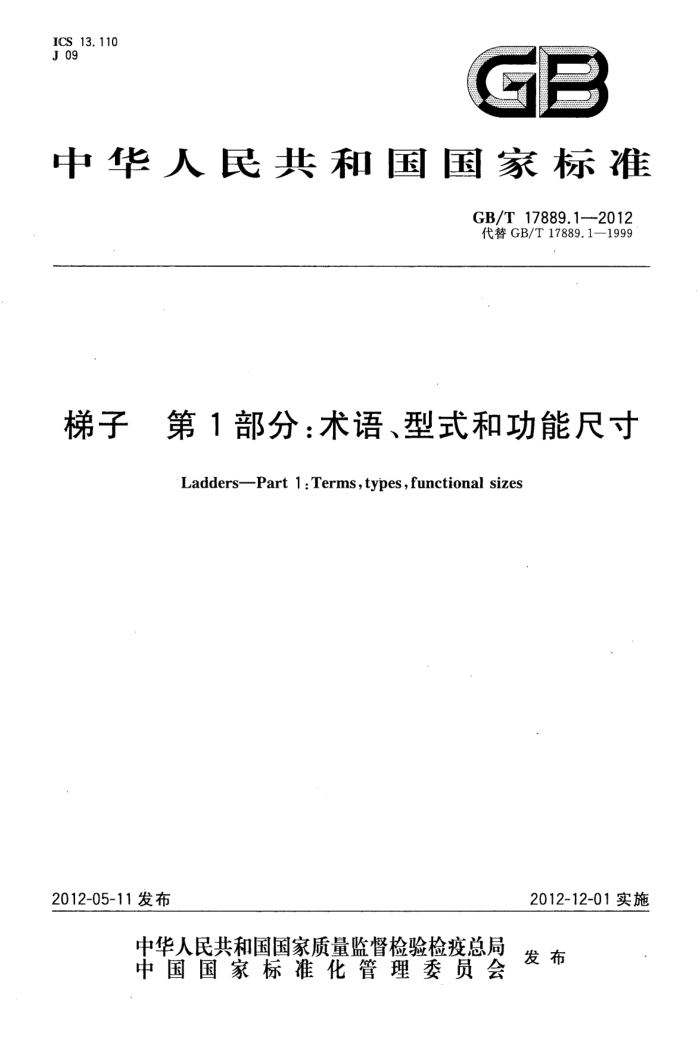

ICS 13. 110 J 09
C
中华人民共和国国家标准
GB/T 17889.1 ---2012 代替GB/T 17889.1—1999
梯子　 第1部分：术语、型式和功能尺寸
Ladders--Part 1 : Terms,types , functional sizes
2012-12-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 17889.1-2012
目 次
前言 1 范围 2规范性引用文件 术语和定义
I
3
功能尺寸
4
L
4.1 一般要求 4.2倚靠式踏棍梯子 4.3 自立式踏棍梯子 4.4 组合式梯子.. 4.5 倚靠式踏板梯子 4.6自立式踏板梯子. 4.7 自立式踏棍和踏板梯子参考文献
13 15 17 18 20 21 GB/T 17889.1—2012
前言
GB/T 17889《梯子》由以下4部分组成：第1部分：术语、型式和功能尺寸； —--第2部分:要求、试验和标志;
第3部分：使用说明书；第4部分：带有单个或多个铰链的梯子。 本部分是GB/T17889的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替GB/T17889.11999《梯子第1部分：术语、型式和功能尺寸》。 本部分对GB/T17889.1—1999做了如下技术修改：
修改了本部分的部分术语（见第3章，1999年版的第3章）；修改了单件倚靠式踏棍梯子的图示（见图22，1999年版的图23）；修改了分段式梯子的图示（见图23，1999年版的图24）；修改了倚靠式踏板梯子的图示（见图30，1999年版的图31）；增加了平台边缘防滑要求（见4.6)；增加了平台的图示（见图33）；增加了关于自立式踏板和踏棍梯子的要求（见4.7）。
本部分使用翻译法等同采用EN131-1:2007《梯子第1部分：术语、型式和功能尺寸》。为便于使用，本部分做了下列编辑性修改：
删除了资料性附录 A。 本部分由全国机械安全标准化技术委员会（SAC/TC208)提出并归口。 本部分起草单位：镇江东方生物工程设备技术有限公司、天津市金锚集团有限责任公司、深圳市华
测检测技术股份有限公司、南京林业大学光机电仪工程研究所、中机生产力促进中心。
本部分主要起草人：章金元、李杰、郭勇、居荣华、张晓飞、丁春华、李土森、李波、赵茂程、李勤、 李春平、宁燕、孙松平、富锐、刘治永。
本部分所代替标准的历次版本发布情况为：
GB/T 17889.1—1999。
II GB/T 17889.1—2012
梯子　第1部分：术语、型式和功能尺寸
1范围
GB/T17889的本部分规定了梯子的术语和一般设计特征。 本部分适用于便携式梯子。 本部分不适用于梯凳，也不适用于设计用于专业用途的梯子，例如：屋顶梯子、消防用梯子、移动式
梯子。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 17889.2梯子　第2部分：要求、试验和标志 GB/T17889.4一2012　梯子　第4部分：带有单个或多个铰链的梯子
3术语和定义
下列术语和定义适用于本文件。 注：带有单个或多个铰链的梯子的术语和定义见GB/T17889.4。
表1
单位为毫米
序号
术语
定义
图示
梯子 ladder 便携式梯子 portable ladder
包含有踏棍或踏板，可以供人上下的装置可以用手搬运和架起的梯子
3. 1.
3.2
借助移动支架将其搬运到使用场所的梯子
移动式梯子 mobile ladder
3.3
图 1 GB/T 17889.1—2012
表 1(续)
单位为毫米
术语
定义
图示
序号
踏棍式梯子 rung ladder 倚靠式踏棍梯子 leaning rung ladder
带踏棍的便携式梯子，且踏棍站立面的前后宽度小于80mm
3.4
3. 5
自身不带支架的踏棍式梯子
单件倚靠式踏棍梯子 one-piece leaning ladder 棍梯子
仅由一个梯段构成的倚靠式踏
3.6
图 2
由几段组成的倚靠式踏棍梯子，且各段可借助连接装置装配在一起注：长度只能按一次一个整段来
分段式梯子
3.7
sectional ladder
改变。
7
图 3
由两部分或多个部分组成的倚靠式踏棍梯子,且各部分的梯框相互平行注：长度可以通过次升降个
延伸式梯子 extending ladder
3.8
梯级来改变。
2 GB/T 17889.1--2012
表1(续)
单位为毫米
图示
序号
术语
定义
推拉延伸式梯子
上面部分直接用手来延伸的延伸式梯子
3. 9 push-up extending
ladder
图 4.
拉绳延伸式梯子
上面部分通过绳子或链、带、钢索等其他方式拉出的延伸式梯子
3. 10 | rope-operated
extending ladder
图 5
两件相互支撑的踏棍式梯子，可单侧或双侧攀爬
自立式踏棍梯子 standing rang ladder
3.11 GB/T 17889.1—2012
表 1(续)
单位为毫米
序号
术语
定义
图示
L
1
由若干个部分组成的踏棍式梯子,可以作为延伸式梯子、自立式梯子或顶部带延伸式梯子的自立式梯子使用，且其各组成部分也可以作为单件倚靠式梯子使用
图 7
组合式梯子 combination ladder
3.12
图8
使用时踏板处于水平状态的便携式梯子，踏板站立面前后宽度等于或大于 80 mm
踏板式梯子 step ladder
3.13
倚靠式踏板梯子 leaning step ladder
由一个或几个部分组成的不自带支架的踏板式梯子
3. 14
图9 GB/T 17889.1—2012
表1(续)
单位为毫米
定义
序号
术语
图示
两件相互支撑的踏板式梯子，可以单侧或双侧攀爬；带或不带平台；带或不带扶手/横杆；平台作为一级踏板
单侧攀爬的踏板梯子
图10
双侧攀爬的踏板梯子
自立式踏板梯子 standing step ladder
3.15
图 11
带有平台和扶手/横杆的单侧攀爬踏板梯子
图 12
带有平台和扶手/横杆的双侧攀爬踏板梯子
图 13
