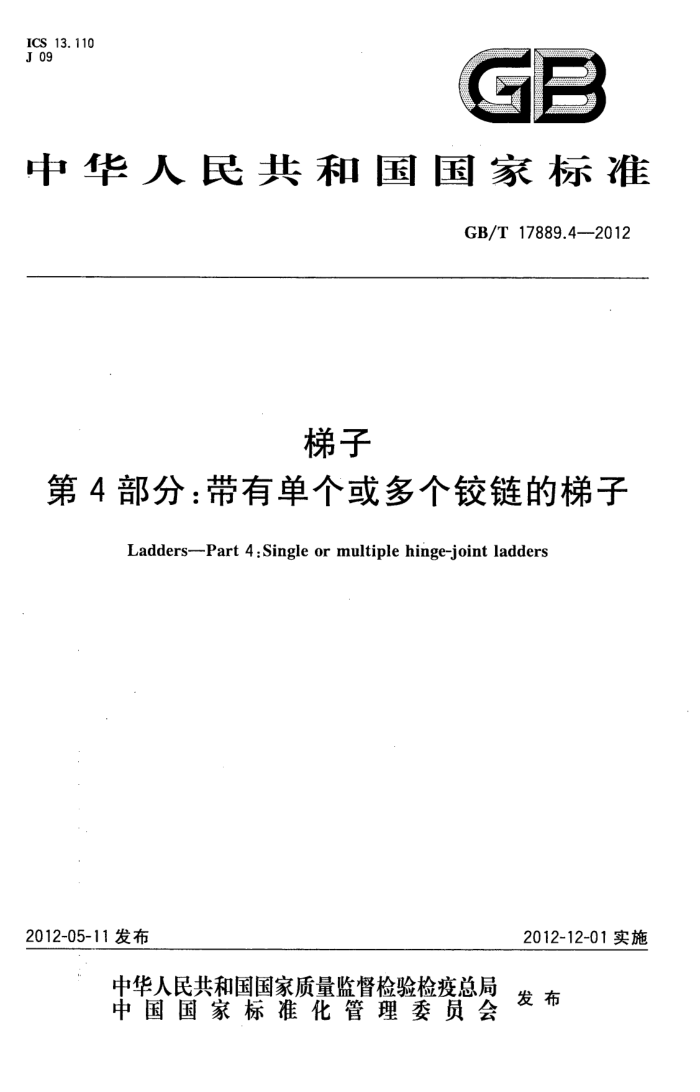

ICS 13. 110 J 09
中华人民共和国国家标准
GB/T 17889.4--2012
梯子
第4部分：带有单个或多个铰链的梯子
Ladders---Part 4 : Single or multiple hinge-joint ladders
2012-12-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 17889.4--2012
目 次
前言
范围 2规范性引用文件 3术语和定义 4功能尺寸 4.1可转换位置的自立式单梯
1
4.2通过铰链架设成“倚靠式或自立式”的梯子 4.3架设成“平台”的铰链梯子 4.4架设成“支座”的铰链梯子 5 要求 5.1 一般要求 5.2台板件 5.3纵向铰链梯子 6　 试验方法 6.1　概述 6.2纵向铰链梯子试验方法 6.3横向铰链梯子试验方法７ 标志 8 使用说明书附录A（规范性附录） 试验顺序
3
:5
5 5
:8
9
10 GB/T 17889.4—2012
前言
GB/"T 17889《梯子》由以下 4部分组成：
-第1部分：术语、型式和功能尺寸；第 2 部分:要求、试验和标志; -第3部分：使用说明书; 一第 4部分：带有单个或多个铰链的梯子。 本部分是GB/T17889的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译等同采用欧洲标准EN 131-4:2007《梯子第 4部分：带有单个或多个铰链的梯
子》。为便于使用，本部分做了下列编辑性修改：
-按照GB/T 1.1一2009的要求修改了范围中条款的表述,并增加了本部分适用的范围；将规范性引用文件的导语按GB/T1.1一2009进行了修改，并将EN131-4:2007引用的标准改为对应的国家标准; 删除了资料性附录 B。
本部分由全国机械安全标准化技术委员会（SAC/TC208)提出并归口。 本部分起草单位：中机生产力促进中心、天津市金锚集团有限责任公司、深圳市华测检测技术股份
有限公司、南京林业大学光机电仪工程研究所。
本部分主要起草人：张晓飞、李杰、郭冰、居荣华、李勤、李士森、董宁、宁燕、宋小宁、富锐、刘治永、 许蔷。 GB/T 17889.4--2012
梯子
第4部分：带有单个或多个铰链的梯子
1 范围
GB/T17889的本部分规定了有个或多个铰链接头的铰链组合式梯子的要求、试验和标志。 本部分适用于带有单个或多个铰链的梯子。 本部分不适用于GB/T17889.1中所规定组合式和自立式梯子的铰链接头。 注：本部分与GB/T17889.1和GB/T17889.2配套使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T17889.1—2012　梯子　第1部分：术语、型式和功能尺寸 GB/T 17889.2　梯子　第2部分：要求、试验和标志 GB/T17889.3梯子第3部分：使用说明书
3术语和定义
GB/T17889.1一2012界定的以及下列术语和定义适用于本文件。
3. 1
纵向铵链梯子 ladder hinged in the longitudinal direction 可通过铰链接头纵向折叠(手动或自动)的梯子。 注：不包括属于GB/T17889.1范围的梯子。
3. 1.1
带一个可锁定铰链接头装置的梯子 ladder with one lockable hinge joint device 包含个铰链接头装置的梯子，且至少有一个预设定的可锁定位置。 注：见图1和图2。
77777777777777
777777777777
777777
图1架设成倚靠式梯子
图2架设成自立式梯子 GB/T 17889.4—2012
3. 1.2
带多个可锁紧铰链接头装置的梯子ladder with several lockable hinge-joint devices 包含多个铰链接头装置的梯子，且至少有一个能通过铰链接头装置将其锁定在预设角度的固定
位置。
注：见图3～图6。
T77777777777777
777777777777777777777777777777
图 3位置1"单梯”
图4位置2“自立式梯子”
T
7777777177777777777
图5位置3“支座”
图6位置4平台”
3.2
横向铰链梯子ladder hinged in the lateral direction 具有多个铰链接头使其能横向折叠的梯子。 注1：铰链接头可设置在梯腿和踏板之间。踏板本身也可以安装铰链接头。 注2：见图7。
图7 横向铰链式梯子
2 GB/T 17889.4-2012
3.3
台板件 :decking component 形成站立面，使多个铰链接头的梯子能以“平台”的姿态使用的一个或多个构件。
3.3.1
基准面reference level 台板件的上表面,包括防滑表面。
3.3.2
台板件高度 decking component height h3 台板件高出基准地面的高度。
3.3.3
伸出屋 overhang l10 台板件超出最后一个支撑点的长度。
4功能尺寸
4.1可转换位置的自立式单梯
尺寸在GB/T17889.1中给出。 4.2通过铰链架设成“倚靠式或自立式”的梯子
如果能够用作倚靠式梯子，则采用倚靠式梯子的功能尺寸。如果能够用作自立式梯子，则采用自立式梯子的功能尺寸。
参见GB/T17889.1中关于各种梯子型式的规定。 内宽 61 应按图8所示进行测量。
b1 min/2
b1 min/2
77777
图 8尺寸b,
4.3架设贼“平台”的铰链梯子
架设成“平台”的铰链梯子见图9，其功能尺寸见表1。
3 GB/T 17889.4---2012
表功能尺寸
l10 /mm
α* /(°) 65 75
αb /(°) 65 70
h3/mm
最小值最大值用于踏棍式梯子。 b 用于踏板式梯子。
：
1 000
50
如果台板件安装在梯框里面,则间隙不得超过 5 mm。如果台板件横跨梯框安装，每侧伸出量不应超过 25 mm。平台应在相对于梯子纵轴土10 mm 范围内对中。如果台板件由多个构件组成,则完成装配后应保证人不能从空档中掉下去。
注：相关梯子型式的b1 和b2 见 GB/T 17889.1—2012。
单位为毫米
>
5
9>
110
图9架设成“平台”的铰链梯子
4.4 架设成“支座”的铰链梯子
架设成“支座”的铰链梯子见图10，其功能尺寸见表2。
表 2　功能尺寸
α/(°) 65 75
lz /mm
最小值最大值
1 200 GB/T 17889.4—2012
图10架设成“支座”的铰链梯子
5要求
5.1一般要求
以下要求是基于最大总载荷为150kg提出的。 一次只能一个人使用铰链梯子。
5.2台板件
如果有台板件，则应将台板件固定好，防止发生意外移动，并应设置防滑工作面。台板件的设计应确保其在梯子上不会滑动或倾斜。 5.3纵向铰链梯子
此类梯子应至少有一个可用的、固定的可锁定位置。 注：梯子处于存放状态(折叠后)时不要求可锁定。
6 试验方法
6.1 概述
通用娶求见GB/T17889.2。 6.2纵向较链梯子试验方法 6.2.1原测
符合3.1的梯子应按照GB/T17889.2中的要求进行试验，但梯子的强度试验应按照6.2.2进行修改。
应按6.2.3对铰链接头进行循环试验，如果梯子设计成作为平台使用，则应将台板件安装在平台上后进行6.2.4规定的试验。
5
