您当前的位置:首页>国家标准>GB/T 17889.1-2021 梯子 第1部分:术语、型式和功能尺寸

GB/T 17889.1-2021 梯子 第1部分:术语、型式和功能尺寸

资料类别:国家标准

文档格式:PDF电子版

文件大小:3.42 MB

资料语言:中文

更新时间:2024-03-19 17:29:48



相关搜索: 术语 尺寸 17889 梯子 功能 部分 型式

内容简介

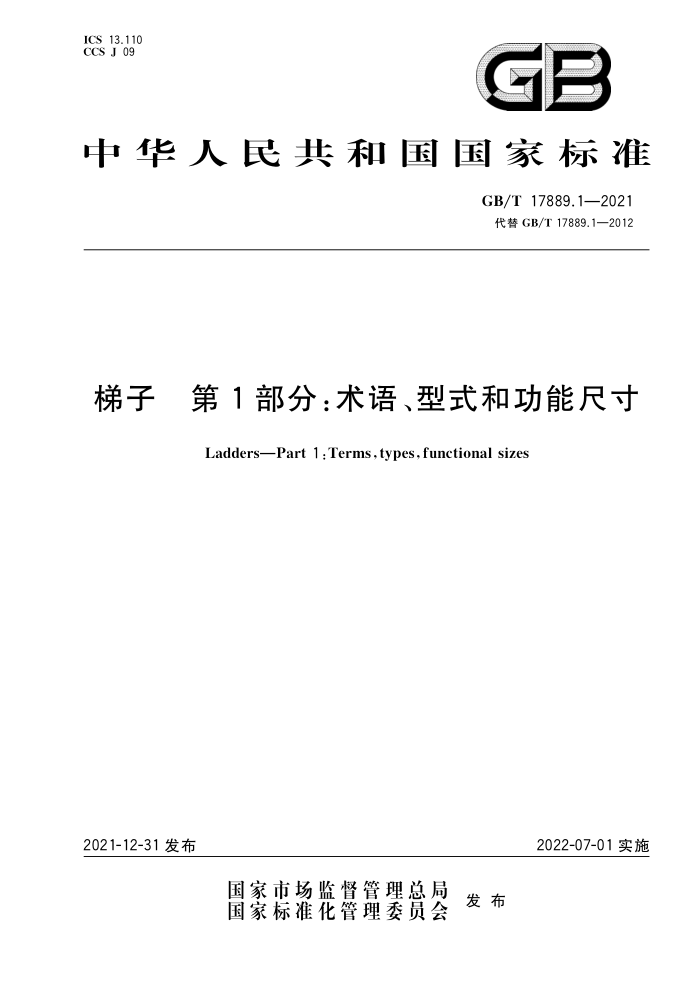

GB/T 17889.1-2021 梯子 第1部分:术语、型式和功能尺寸 ICS 13.110 CCS J 09
GB
中华人民共和国国家标准
GB/T 17889.1—2021 代替 GB/T 17889.1—2012
梯子 第1部分:术语、型式和功能尺寸
LaddersPart 1 : Terms,types,functional sizes
2022-07-01实施
2021-12-31 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 17889.1—2021
目 次
前言引言 A
范围 2 规范性引用文件 3 术语和定义
符号型式和功能尺寸 5.1 般要求 5.2 倚靠式梯子 5.3 自立式梯子 5.4 组合梯·. 参考文献
4
5
12 12 13 18 24 27 GB/T 17889.1—2021
前創言
本文件按照GB/T 1.1一2020《标准化工作导则 第1 部分:标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T 17889《梯子》的第 1部分。GB/T 17889已经发布了以下部分:
第1部分:术语、型式和功能尺寸;第2部分:要求、试验和标志;
一第3部分:使用说明书;一第 4部分:带有单个或多个铰链的梯子; -第5部分:伸缩梯; 一第 6 部分:可移动式平台梯。 本文件代替GB/T 17889.1一2012《梯子第 1 部分:术语、型式和功能尺寸》,本文件与
GB/T 17889.1一2012 相比,除结构调整和编辑性修改外,主要技术变化如下:
更改了范围(见第1章,2012年版的第1章);增加了“铰链梯”的术语和定义(见3.1.3);更改了“梯脚”的定义(见3.17,2012年版的3.30);增加了“平衡杆”的术语和定义(见3.18); 删除了术语延伸长度”(见 2012年版的3.35);将符号作为第4章单独给出(见第 4章,2012年版的第3章);
一更改了倚靠式梯子的内容(见5.2,2012年版的 4.2); -更改了自立式梯子的内容(见5.3,2012年版的4.3);
-更改了组合式梯子的内容(见5.4,2012年版的 4.4)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国机械安全标准化技术委员会(SAC/TC 208)提出并归口。 本文件起草单位:佛山市顺德区万怡家居用品有限公司、浙江奥鹏工贸有限公司、苏州中创铝业有

限公司、苏州飞华铝制工业有限公司、厦门万年景新材料科技有限公司、上海瑞居金属制品有限公司、宁波兴富工具有限公司、永康市伟格工贸有限公司、浙江高迈工贸股份有限公司、沈阳永攀金属制品有限公司、天津市金锚家居用品有限公司、南京林业大学、宁波市新一元铝业有限公司、中机生产力促进中心、广东义胜检测有限公司、陕西国宏福检测技术有限公司、义乌市老金模具有限公司、泉州市标准化协会、江苏美西达科技有限公司、青岛盛美机械有限公司。
本文件主要起草人:杨毅、陈妙仁、周晓英、张秀卓、潘寅、蔡宝荣、陶钧甫、徐凤格、陈明珍、居荣华、 周盼、李勤、李杰、陈志军、陈晶晶、刘治永、林宏松、李忠、朱斌、冯盛辉、程红兵、王胜江、段衍筠、梁润曦、 逢宗刚、熊裕平、赵林祥、徐浩智、黎嘉涛、包明花、董凯菠、李春平、付卉青、金庆和、颜陆军、倪燎勇、 宋小宁、蔡蔷、张群、陈家兴、何明利、张晓飞
本文件1999年首次发布为GB/T17889.1一1999,2012年第一次修订;本次为第二次修订。
I GB/T 17889.1—2021
引言
梯子是常用的一种登高类安全设施。 GB/T17889将提高梯子相关产品的质量安全水平,保障使用者安全 GB/T17889 由六个部分构成。
第1部分:术语、型式和功能尺寸。给出梯子常用的术语、型式,以及设计和测试等需要用到的影响梯子质量和安全水平的功能尺寸,旨在协调梯子相关的标准。 -第2部分:要求、试验和标志。对影响梯子质量安全水平的因素规定要求,并给出相应试验方法,旨在保障梯子的安全水平。 第3部分:使用说明书。对梯子使用说明书需要给出信息和表述方式规定要求,旨在确保使用者能按照使用说明书正确使用梯子。 第4部分:带有单个或多个铰链的梯子。对铰链梯规定特殊要求,旨在保障铰链梯的质量安全水平。 第5部分:伸缩梯。对伸缩梯规定特殊要求,旨在保障伸缩梯的质量安全水平。 第6部分:可移动式平台梯。对可移动式平台梯规定特殊要求,旨在保障可移动式平台梯的质量安全水平。

II GB/T 17889.1—2021
梯子 第 1部分:术语、型式和功能尺寸
1范围
本文件界定了梯子的术语,并规定了梯子的一般设计特征。 本文件适用于便携式梯子和移动式梯子。 本文件不适用于特殊用途的梯子,例如:固定式梯子、消防梯、绝缘梯。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 17889.2 梯子 第 2部分:要求、试验和标志 GB/T17889.3 梯子 第3部分:使用说明书
3术语和定义
下列术语和定义适用于本文件。
3.1
梯子 ladder 含有梯框、踏棍/踏板,供人上下的装置。
3.1.1
便携式梯子 portable ladder 便于人工携带和搬运的梯子。
3.1.2
移动式梯子 mobile ladder 借助移动支架将其搬运到工作场所的梯子。
3.1.3
铰链梯hinged ladder 可通过铰链折叠(自动或手动)的梯子
3.1.4
伸缩梯telescopic ladder 由三个或三个以上踏棍/踏板梯段组成,且梯框可伸缩的梯子
3.1.5
可移动平台梯 mobile ladder with platform 带有工作平台及防护装置,且安装脚轮方便移动的梯子。
3.2
倚靠式梯子 leaning ladder 需要倚靠在其他固定物体上才能使用的梯子。
1 GB/T 17889.1—2021
3.2.1
倚靠式踏棍梯 leaning rung ladder 需要倚靠在其他固定物体上使用的踏棍梯
3.2.1.1
单件倚靠式踏棍梯 one-piece leaning rung ladder 仅由一个梯段构成的倚靠式踏棍梯注:示例见图1。


图1单件倚靠式踏棍梯
3.2.1.2
分段倚靠式踏棍梯 sectional leaning rung ladder 由两个或多个梯段组成,各段可借助连接装置装配在一起的倚靠式踏棍梯。 注:长度只能按一次一个梯段来改变,见图2。
2 GB/T 17889.1—2021
1
1 H
1
图2分段倚靠式踏棍梯
3.2.1.3
延伸梯 extending ladder 延伸倚靠式踏棍梯extending leaning rung ladder 由两个或多个梯段组成,且长度可通过一次升降一个梯级来改变的倚靠式踏棍梯注:可分为推拉式延伸梯和拉绳式延伸梯,见图3
3 GB/T 17889.1—2021
a)推拉式延伸梯
b)拉绳式延伸梯
图3 延伸梯
3.2.2
倚靠式踏板梯 leaning step ladder 需要倚靠在其他固定物体上使用的踏板梯
3.2.2.1
单件倚靠式踏板梯 leaning step ladder 由一个梯段组成的不自带支架的踏板梯见图4。
P
1
1 H
开口
图4单件倚靠式踏板梯
3.2.2.2
分段倚靠式踏板梯 sectional leaning step ladder 由两个或两个以上梯段组成的不自带支架的踏板梯。
4
