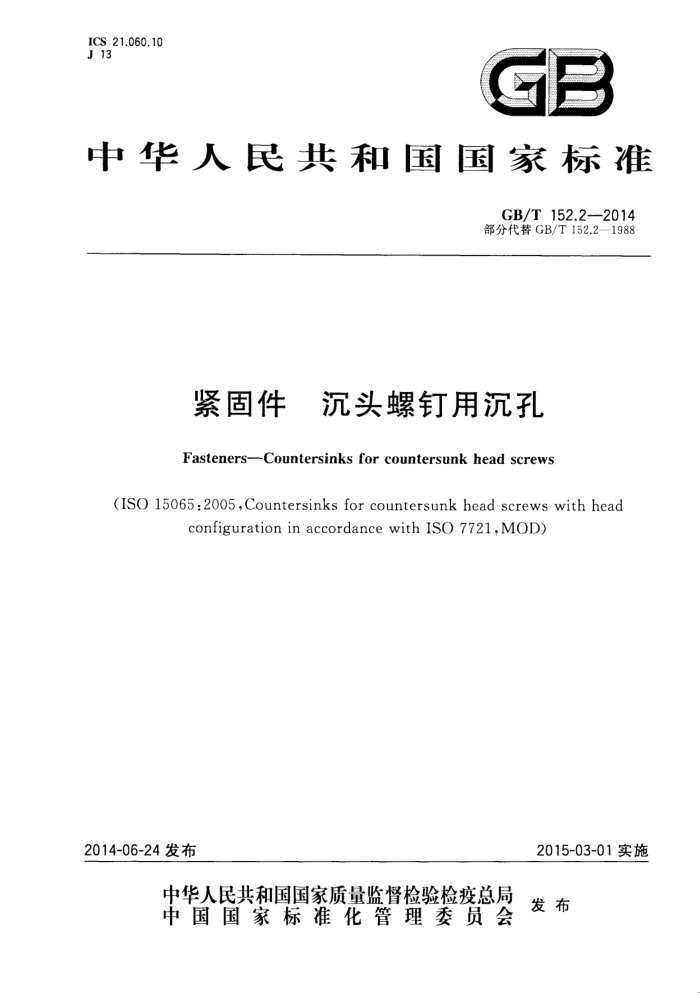

中华人民共和国国家标准
GB/T152.2—2014 部分代替GB/T152.2—1988
紧固件 沉头螺钉用沉孔 Fasteners--Countersinks for countersunk head screws
(ISO 15065:2005,Countersinks for countersunk head screws with head
configurationinaccordancewithISO772l,MOD)
2015-03-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T152.2—2014
前言
GB/T152的本部分是“紧固件通孔及沉孔”系列国家标准之一，该系列标准包括：
GB/T 152.1 紧固件 铆钉用通孔； GB/T 152.2 紧固件 沉头螺钉用沉孔； GB/T152.3 紧固件 圆柱头用沉孔； GB/T152.4 紧固件 六角头螺栓和六角螺母用沉孔； GB/T152.5 紧固件 沉头木螺钉用沉孔； GB/T5277 紧固件 螺栓和螺钉通孔。 本部分是GB/T152的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分部分代替GB/T152.2一1988《紧固件沉头用沉孔》。 本部分与GB/T152.2一1988相比主要变化如下：
作为独立标准、修改了标准名称；一增加引用标准；取消M12、M14、M16和M20，增加5.5mm的规格（见表1)；不包含沉头木螺钉及半沉头木螺钉用沉孔的内容（见GB/T152.2-1988表3）增加了标记方法和图纸表示方法（第4章和第5章）。
- .
本部分修改采用ISO15065：2005《头部形状符合ISO7721的沉头螺钉用沉孔》（英文版）。主要修改如下：
修改了标准名称；在引用文件中，用我国标准代替国际标准（第2章）；
一取消与引用标准重复的参考文献。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分所代替标准的历次版本发布情况为：
GB152—1959、GB152—1976; -GB/T152.2—1988。
I GB/T152.2—2014
紧固件 沉头螺钉用沉孔
范围
1
GB/T152的本部分规定了头部形状符合GB/T5279的沉头螺钉、半沉头螺钉、沉头自攻螺钉及半沉头自攻螺钉用沉孔的型式、尺寸与标记。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5277 紧固件螺栓和螺钉通孔（GB/T52771985，eqvISO273：1979） GB/T5279 沉头螺钉 丁头部形状和测量（GB/T5279—1985，idtISO7721：1983)
3尺寸
沉孔的型式尺寸见图1和表1。
90°± 1*
QT12
AK 图1沉孔
表1尺寸
单位为毫米
d.
D.
t ~ 0.95 1.05 1.35 1.55 2.25 2.55
公称规格 1.6 2 2.5
螺纹规格
min(公称)
max 1.94 2.54 3.04 3.58 4.08 4.68
min(公称）
max 3.7 4.5 5.6 6.5 8.4 9.6
1.80 2.40 2.90 3.40 3.90 4.50
M1.6 M2 M2.5 M3 M3.5 M4
3.6 4.4 5.5 6.3 8.2 9.4
ST2.2
3 3.5 4
ST2.9 ST3.5 ST4.2
1 GB/T 152.2—2014
表1(续）
单位为毫米
de*
D.
t
公称规格
螺纹规格
min(公称)
max 5.68 6.18 6.82 9.22 11.27
min（公称)
max 10.65 11.75 12.85 17.55 20.3
M5
ST4.8 ST5.5 ST6.3 ST8 ST9.5
5.50 6.00b 6.60 9.00 11.00
5 5.5 6 8 10 ，按GB/T5277中等装配系列的规定，公差带为H13； bGB/T5277中无此尺寸。
2.58 2.88 3.13 4.28 4.65
10.40 11.50 12.60 17.30 20.0
M6 M8 M10
4标记
4.1 标记方法
头部形状符合GB/T5279沉头螺钉用沉孔的标记，应由本部分编号和公称规格组成 4.2标记示例
头部形状符合GB/T5279、螺纹规格为M4的沉头螺钉，或螺纹规格为ST4.2的自攻螺钉用公称规格为4mm沉孔的标记：
沉孔 LGB/T152.2-4
5 图纸表示方法
在技术图纸上，沉孔表示方法见图2。
GB,T 152. 2-4
GB.T 152. 2-4
图2 图纸表示方法
2 中华人民 共 和 中国
国家标准紧固件 沉头螺钉用沉孔
GB/T 152.2---2014
*
