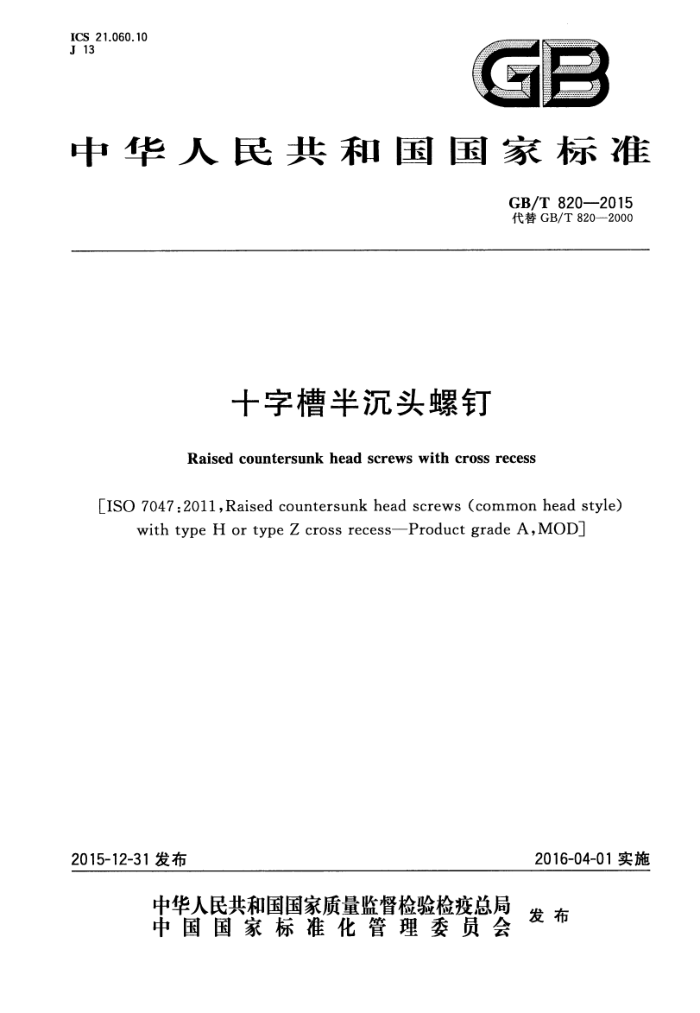

ICS_ 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T820—2015 代替GB/T820—2000
十字槽半沉头螺钉
Raisedcountersunkheadscrewswithcrossrecess
[ISO 7047:2011,Raised countersunk head screws (common head style)
with type H or type Z cross recess-Product grade A,MODJ
2016-04-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标 准十字槽半沉头螺钉 GB/T 820—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数12千字 2016年5月第一版 2016年5月第一次印刷
*
书号：155066·1-54191 1定价 个14.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T8202015
前言
本标准是“开槽螺钉和十字槽螺钉”系列国家标准之一，该系列包括：
GB/T65开槽圆柱头螺钉； GB/T67 开槽盘头螺钉； -GB/T68开槽沉头螺钉； .GB/T 69 开槽半沉头螺钉； GB/T818 十字槽盘头螺钉； GB/T819.1 十字槽沉头螺钉第1部分：4.8级；
GB/T819.2 十字槽沉头螺钉第2部分：8.8级、不锈钢及有色金属螺钉； GB/T820 十字槽半沉头螺钉； --GB/T822 ：十字槽圆柱头螺钉； GB/T823 3十字槽小盘头螺钉； GB/T13806.1精密机械用紧固件十字槽螺钉。 本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T820—2000《十字槽半沉头螺钉》，与GB/T820—2000相比，主要技术变化如下：
删除"如需其他技术要求，.GB/T3098.6和GB/T3098.10)中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（第2章）； -增加钢及有色金属螺钉性能等级规定"d<3mm，按协议；”（表2)；增加钢螺钉非电解锌片涂层技术要求按GB/T5267.2(表2)；增加不锈钢螺钉钝化处理技术要求按GB/T5267.4（表2）；增加有色金属螺钉电镀技术要求按GB/T5267.1（表2）。
本标准使用重新起草法修改采用ISO7047：2011《H型或Z型十字槽半沉头螺钉（通用头型）产品等级A级》（英文版）。
本标准与ISO7047：2011的技术性差异及其原因如下：
-删除ISO7047规定：“如需其他技术要求，..·ISO4759-1和ISO8839中选择。”（第1章），不属于本标准规定的内容；在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T90.2（表2）和 GB/T1237（5.1），以符合我国紧固件基础标准； -增加钢及有色金属螺钉性能等级“d<3mm：按协议；”规定（表2），明确小规格产品性能等级的规定；增加有色金属螺钉性能等级规定（表2)，扩大了标准的适用范围；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2），以符合GB/T1237的规定。
本标准还做了下列编辑性修改：
修改标准名称。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。
I GB/T 820—2015
本标准参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限公司。
本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为
GB/T820——1967、GB/T820—1976GB/T820-—1985、GB/T820—2000
Ⅱ GB/T 820—2015
十字槽半沉头螺钉
1范围
本标准规定了十字槽半沉头螺钉的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M1.6～M10，性能等级为4.8、A2-50、A2-70、CU2、CU3和AL4，产品等
级为A级的H型和Z型十字槽半沉头螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件验收检查（GB/T90.1-—2002，ISO3269:2000，IDT) GB/T 90.2 紧固件标志与包装 GB/T193 普通螺纹直径与螺距系列（GB/T193-2003，ISO261：1998，MOD） GB/T944.1 螺钉用十字槽（GB/T944.1—1985，eqvISO4757：1983） GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1--2000，idtISO898-1：1999） GB/T3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6-2014，ISO3506-1：
2009,MOD)
GB/T 3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10 1993,eqvISO8839:1986)
GB/T3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T3103.12002，ISO4759-1：2000， IDT)
GB/T5267.1 紧固件电镀层（GB/T5267.1-2002，ISO4042：1999，IDT) GB/T5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683:2000，IDT） GB/T5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4一2009，ISO16048：2003，
IDT)
GB/T5276 紧固件！ 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求（GB/T5779.1--2000，idtISO6157- 1:1988)
GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998， MOD)
GB/T 16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938-2008，ISO8992： 2005,IDT)
3尺寸
螺钉的型式尺寸见图1和表1。
1 GB/T 820—2015
尺寸代号和标注应符合GB/T5276。 无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径。
a）H型十字槽
b）Z型十字槽
辗制末端。 圆的或平的。
5
图1
表1尺寸
单位为膏米
M1.6 M2 M2.5 M3 (M3.5)* M4 M5 M6 M8 M10 0.35 0.4 0.45 0.5 0.6 0.7 0.8
螺纹规格d
1.25 1.5 2.5
pb a b
0.9 25 5.5 4.7 4.4 0.6 1.5 1.65 2.35 2.7 2.7 3.3 4.65 5
1.2 1.4 1.6
max 0.7 min 25 max 3.6
0.8 25 4.4 3.8 3.5 0.5 1.2 0.5
2 38
3 38
25 6.3 5.5 7.30 8.40 9.30 11.30 15.80 18.30 5.2 6.94 8.04 8.94 10.87 15.37 17.78
38 9.4 10.4 12.6 17.3 20
38
38
38 8.2
理论值
公称=max 3.0
dk
实际值
min 2.7
1.2 1.4
2.3
0.7
0.8
2
0.4
t
k°公称=max
1.3
1.5 12 16.5 19.5
2.5
0.6
0.8
0.9
2
max 0.4
1
8.5
9.5
9.5
5
6
GY
r
2 GB/T 820—2015
4技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
钢
不锈钢 GB/T 16938
材料通用技术条件
有色金属
公差标准性能等级
6 g
螺纹
GB/T 193,GB/T 9145
d<3mm：按协议； d≥3mm:CU2.CU3、AL4
d<3mm：按协议； d≥3mm:4.8 d<3mm：按协议； d≥3mm:GB/T 3098.1
A2-50,A2-70
机械性能
d<3mm：按协议； d≥3mm:GB/T3098.10
标准产品等级标准
GB/T 3098.6
A级 GB/T 3103.1 GB/T 944.1
公差
十字槽表面缺陷
GB/T 5779.1 不经处理；电镀技术要求按 GB/T 5267.1; 非电解锌片涂层技术要 GB/T 5267.4 求按GB/T5267.2
简单处理；钝化处理技术要求按
简单处理；电镀技术要求按 GB/T 5267.1
表面处理
如需其他技术要求或表面处理，应由供需协议
GB/T 90.1,GB/T 90. 2
验收及包装
5标记 5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格为M5、公称长度l=20mm、性能等级为4.8级、产品等级为A级、表面不经处理的H型十字槽半沉头螺钉的标记：
螺钉GB/T820 +M5×20
