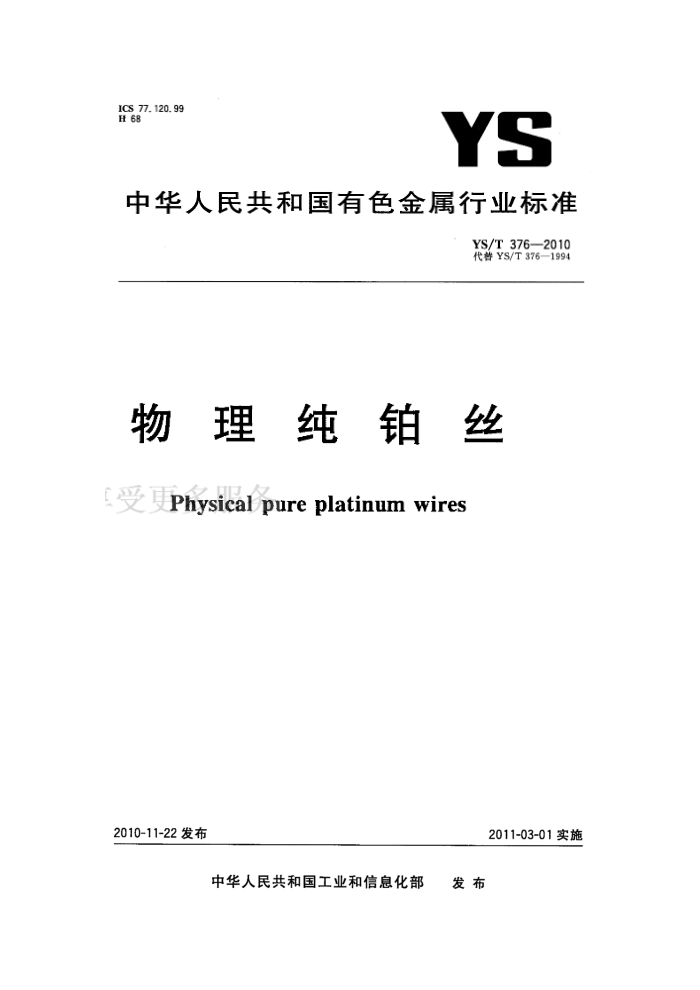

ICS 77. 120. 99 H 68
YS
中华人民共和国有色金属行业标准
YS/T376—2010 代替YS/T376—1994
物理纯铂丝受更Physicalpure platinum wires
2011-03-01实施
2010-11-22发布
中华人民共和国工业和信息化部 发布 YS/T376—2010
前 言
本标准代替YS/T376一1994《物理纯铂丝》。 本标准与YS/T376—1994相比，主要有如下变动：
修改了直径允许偏差的范围，并加入了不圆度、螺旋圈的技术要求；增加了WLPt5的纯度下限≥1.3840；修改了表面质量、尺寸测量的试验方法；修改了包装中单根铂丝的质量并完善包装方法；增加了熔点、密度、电阻率、理论质量等相关物理参数。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。
本标准由贵研铂业股份有限公司负责起草本标准主要起草人：吴霏、张庆国、马丽华、杨东、邱红莲、朱武勋。 本标准所代替标准的历次版本发布情况为：
YB/T1527-1979、YS/T376—1994。 YS/T376—2010
物理纯 铂 丝
1 范围
本标准规定了物理纯铂丝的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本标准适用于制造标准和工业铂电阻温度计；标准和工业S型、R型热电偶；标准电极及其他仪器仪表用的物理纯铂丝（以下简称铂丝）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5977电阻温度计用铂丝 GB/T 15077 7贵金属及其合金材料几何尺寸测量方法
册会员可以享受更多服务 3要求 3.1 铂丝的名称、牌号及纯度规定如表1所示。
表 1
名 称物理纯1号铂丝物理纯2号铂丝物理纯3号铂丝物理纯4号铂丝物理纯5号铂丝
牌 号 WL Pt-1 WL Pt-2 WL Pt-3 WL Pt-4 WL Pt-5
纯度(R100/R。）* ≥1. 392 5
≥1.392 0 ≥1. 391 0 ≥1.390 0 ≥1. 384 0
<1. 392 5 <1.392 0 <1. 391 0 <1. 390 0
"R1和R。为铂丝分别在100和0℃时的电阻值。 3.2标记示例
产品标记按下列格式表示： 3.2标记示例
产品标记按下列格式表示：
口
产品编号一尺寸牌号
示例：牌号WLPt-2、直径±1.0mm和产品编号为2009-01的铂丝，标记为： WL Pt-21.0 mm—2009-01. YS/T376-2010 3.3 产品有关物理参数参见附录A。 3.4 铂丝的直径及允许偏差、不圆度、表面粗糙度、螺旋圈应符合表2规定。
表 2
直径及允许偏差/mm 直径
不圆度/mm 不大于
表面粗糙度Rz/μm
螺旋圈/mm 不小于
允许偏差 ±0. 001 ±0. 001 5 ±0. 002 5 ±0, 004 ±0, 005 ± 0.01 ±0. 015 ± 0. 02
不大于 0. 5 0. 5 0. 8 0. 8 1. 6 1. 6 3. 2 3. 2
≥0.020~0.030 >0.030~0.050 >0.050~0.080 >0.080~0.150 >0.150~0.25 >0.25~0.50 >0. 50~1. 00 >1. 00~2. 00 注：经供需双方协商，可供应其他规格的铂丝。 3. 5 “表面质量
0, 002 0, 003 0, 005 0, 008 0, 01 0. 02 0. 03 0. 04
20 30 40 60 60 60 60 60
铂丝的表面应平滑、光洁、均匀，无折叠、裂纹、毛刺、竹节、夹杂及分层等缺陷。允许有不超过直径允许偏差的局部麻点、划痕和凹陷。
铂丝纯度铂丝的纯度用电阻比(R1o/R。）表示，其值对应符合表1规定。
3.6
试验方法
4. 1 表面质量的测量
直径小于0.12mm的铂丝用25倍放大镜检查；直径不小于0.12mm的铂丝用10倍放大镜检查。 直径及不圆度的测量
4.2
直径及不圆度的测量按GB/T15077的规定进行。 4.3表面粗糙度及螺旋圈的测量 4.3.1产品表面粗糙度用干涉显微镜测定。 4.3.2 2螺旋圈直径的测量：使丝线材一端自由下垂0.5m，落在平面上，测量平面上丝线材自然形成的螺旋圈直径。 4.4铂丝纯度（电阻比)试验
铂丝纯度(电阻比）的试验用直接测量电阻法测量，也可用同名极比较法测量。如对测量结果有异议时，应以直接测量电阻法为准。直接测量电阻法按GB/T5977的规定进行。 YS/T376—2010
5检验规则 5.1检查和验收 5.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写产品质量证明书。 5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准(或订货合同》的规定不符合时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。 5.2组批
产品应成批提交检验，每批应由同一炉号和规格组成。 5.3检验项目
每批产品出厂前应进行表面质量、尺寸及允许偏差、表面粗糙度及螺旋圈、铂丝纯度的检验。 5.4取样二册从每卷（盘）铂丝的头、尾两端各取约1.1m进行检验，每批取一个样。表面质量、尺寸逐卷（盘）进行检验。 5.5检验结果的判定 5.5.1产品的直径及允许偏差和外观质量不合格时，判该卷不合格。 5.5.2不圆度、表面粗糙度、螺旋圈第一次检验不合格时，允许从该批产品中再取双倍试样进行重复试验。重复试验结果全部合格，则判该批产品合格。若重复试验结果仍有试样不合格，则判该批产品不合格。重复试验最多不得超过一次。 5.5.3铂丝纯度不合格，则判该批产品不合格。 6标志、包装、运输、贮存 6.1标志
在已检验合格的每卷(盘)产品上应附上如下标志： a) 供方名称； b）产品名称、牌号及标记； c) 产品编号； d）尺寸规格、状态；
每卷（盘)铂丝的毛重和净重； f) 出厂日期。
6.2包装、运输、购存 6.2.1包装
铂丝以加工态(Y态）供应。每卷(盘)铂丝应由一根丝绕成、中间不得有接头，每卷(盘)铂丝的重量一般不得少于表3规定。 YS/T376-2010
表3
直径/mm 0. 02 0. 03 >0. 03~0. 05 >0. 05~0. 08 注：经供需双方协商，产品重量可以不按表3的规定供货。
质量/g 0. 5 1. 0 3. 0 6. 0
直径/mm >0.08~0.10 >0.10~0.50 >0.50~1. 00 >1, 00~2. 00
质量/g 10. 0 30. 0 50.0 100.0
6.2.1.1 直径不大于0.1mm的铂丝绕在直径40mm的轴上，每轴只绕一根，外层用软纸包裹并装入盒内。 6.2.1.2 直径大于0.1mm的铂丝绕在直径60mm的轴上，每轴只绕一根，外层用软纸包裹并装人盒内。 6.2.1.3 直径大于0.4mm的铂丝绕成直径大于100mm的卷状，每卷只绕一根，用软质材料包裹并装入盒内。 6.2.2 运输和贮存 6.2.2.1产品在运输过程中，应防止碰伤、擦伤和压伤。 6.2.2.2 产品应贮存在干燥、无腐蚀性气氛和对产品无污染的场所。 6.2.3 质量证明书
每批产品应附有质量证明书，注明： a) 供方名称、地址、电话、传真； b) 产品名称、牌号及标记；
产品编号；尺寸规格、状态；
c) d) e) 每卷(盘)铂丝的毛重和净重； f) 本标准编号； g) 各项检验结果及质量检验部门的印记； h) 出厂日期。
订货单(或合同）内容
7
本标准所列产品的订货单（或合同)内应包括下列内容： a) 产品名称； b) 牌号； c) 尺寸规格、状态： d) 数量； e) 本标准编号； f) 其他。 YS/T376—2010
附录A （资料性附录）铂丝的物理参数
A. 1 铂丝的熔点、密度、电阻率、平均电阻温度系数、抗拉强度和伸长率如表A.1所示。
表 A,1
名 称熔点/℃ 密度/(g/cm*)
Pt 1 769 21, 46 10. 4 31 137 40
在20℃时的电阻率/(μα·cm）平均电阻温度系数/(×10*/℃）
(0~1200 ℃) 抗拉强度/MPa
伸长率（Lg=100mm)/%
A.2个m铂丝的理论质量如表A.2所示。务
表A.2
直径/mm 0. 02 0. 03 0. 05 0. 08
理论质量/g 0.168 4.210 16. 838 67. 352
理论质量/g 0.006 7 0. 015 2 0. 042 1 0. 108
直径/mm 0. 10 0.50 1. 00 2. 00 中华人民共和国有色金属
