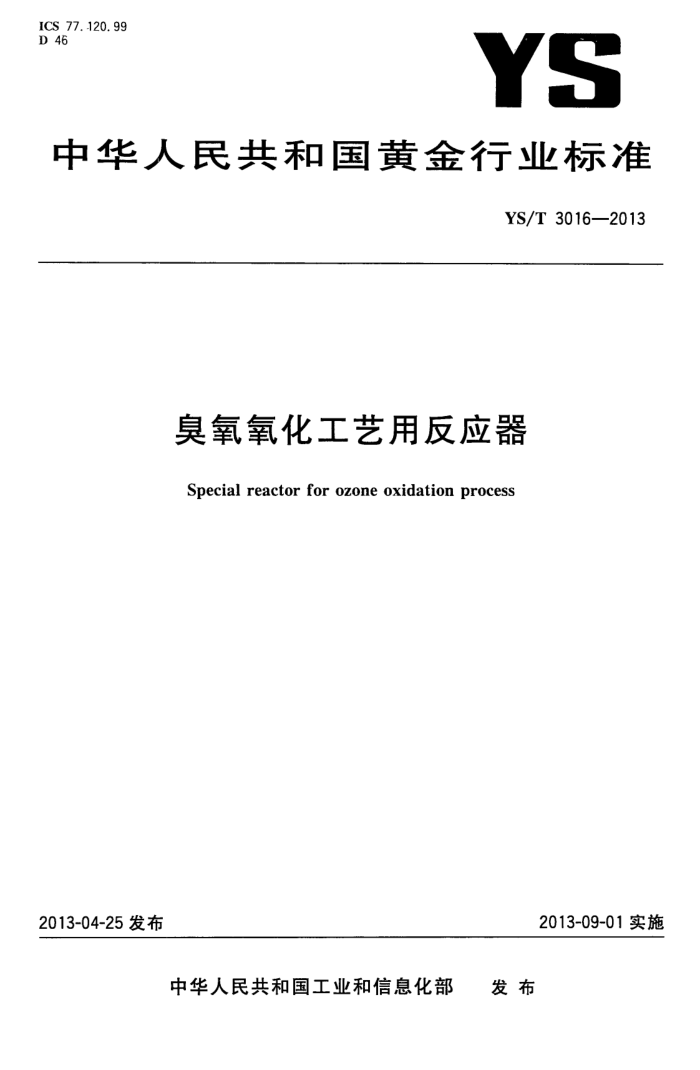

ICS 77.120.99 D 46
YS
中华人民共和国黄金行业标准
YS/T3016—2013
臭氧氧化工艺用反应器
Special reactor for ozone oxidation process
2013-09-01实施
2013-04-25发布
发布
中华人民共和国工业和信息化部 中华人民共和国黄金
行业标准臭氧氧化工艺用反应器
YS/T3016—2013
水
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数18千字 2013年6月第一版2013年6月第一次印刷
*
书号：155066·2-25582 定价 16.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 YS/T3016—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国黄金协会提出。 本标准由全国黄金标准化技术委员会（SAC/TC379）归口。 本标准起草单位：长春黄金研究院。 本标准主要起草人：李延吉、吴铃、张清波、李哲浩、左玉明、降向正、申波、张灵芝、吕春玲、丁成、
高飞翔、乔瞻、楚金澄、邱陆明、费运良。
H YS/T3016—2013
臭氧氧化工艺用反应器
1范围
本标准规定了臭氧氧化工艺用反应器的分类与命名、技术要求、试验方法和检验规则及质量保证期、标志、包装、运输和贮存的要求。
本标准适用于采用臭氧氧化工艺对黄金行业含氰废液或废浆进行深度处理的反应器，以下简称臭氧氧化反应器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ2.1工作场所有害因素职业接触限值第1部分：化学有害因素 GB/T191包装储运图示标志 GB3095环境空气质量标准 GB/T3797 电气控制设备 GB/T.4064 电气设备安全设计导则 GB/T 6388 运输包装收发货标志 GB/T6920 水质pH值的测定玻璃电极法 GB/T 7487 水质氰化物的测定第二部分氰化物的测定 GB/T11911 水质铁、锰的测定 火焰原子吸收分光光度法 GB/T13306 标牌 GB/T 13897 水质硫氰酸盐的测定异烟酸-吡唑啉酮分光光度法 CJ/T322 水处理用臭氧发生器 HGJ229 工业设备、管道防腐蚀工程施工及验收规范 HJ/T399 水质化学需氧量的测定快速消解分光光度法 HJ486水质铜的测定2，9-二甲基-1，10-菲啰啉分光光度法 HJ590 环境空气臭氧的测定紫外光度法 JB/T4710 钢制塔式容器 JB/T4735 钢制焊接常压容器 SL327.1水质砷的测定 原子荧光光度法
3术语和定义
下列术语和定义适用于本文件。
3. 1
臭氧氧化工艺 ozone oxidation process 一种利用含有臭氧的气体氧化去除废液或废浆中含有的还原性物质的工艺。本工艺对黄金行业含
鼠废液或废浆中所含氰化物、COD（含氰化物衍生物）、砷等进行反应去除，要求废液pH控制在6～9之
1 YS/T 30162013
间，有对废液中各种无机氰化物、COD、砷等污染因子的深度处理能力和处理过程无二次污染物产生的优点。处理后废液污染物中总氰化物含量低于0.2mg/L、硫氰酸盐含量低于5mg/L、COD总量低于 30mg/L、总砷含量低于0.5mg/L，反应过程无二次污染物质产生。 3. 2
臭氧氧化工艺用反应器specialreactorforozoneoxidationprocess -种气液逆流混合式反应器。通过向反应器内通入臭氧气体，依靠反应器内置的各种曝气和气液
均布交换装置，与待处理废液进行均匀大表面积逆流接触，臭氧分解的同时氧化去除废液中含有的氰化物、COD、砷等物质。
4分类与命名
4.1分类
根据臭氧氧化反应器的特性、结构形式、材质进行分类。 4.1.1根据臭氧氧化反应器的特性分为连续式和批处理式。 4.1.2根据臭氧氧化反应器的结构形式分为填料式、板式、鼓泡式、喷淋式、搅拌式、池式。 4.1.3根据臭氧氧化反应器的材质分为不锈钢型、碳素钢内衬防腐型、钢砼内衬防腐型和全玻璃钢型。 4.2命名 4.2.1臭氧氧化反应器的型号由五部分组成，并按下列顺序排列：名称代号、材质代号、结构代号、特性代号、主参数代号。
OZ- U 口 口
主参数代号特性代号：C——连续式，B-—批处理式结构代号：F——填料式，L.-板式，B—鼓泡式，S 6——喷淋式， A—搅拌式，P——池式材质代号：S——不锈钢，C——碳素钢内衬防腐，R-—一钢砼内衬防腐， F-全玻璃钢名称代号
4.2.2主参数代号用产品主参数的阿拉伯数字表示，标出臭氧氧化反应器反应区内径（cm）×反应区壁厚（rmm）-反应区高度（cm），或臭氧氧化反应器内部尺寸长（cm）×宽（cm）×高（cm）。
示例： OZ-SFC260×6-720指反应区的内径为260cm、壁厚为6mm、高度为720cm的不锈钢填料型臭氧氧化工艺用连续
式反应器。
5技术要求
5.1组成
臭氧氧化反应器应至少由以下几部分组成：进液分布装置、排液装置、臭氧供给装置、尾气排出装置、气液混合反应区、气液分离装置、内部结构清洗装置。 2 YS/T3016—2013
表2（续）
项目总铁总砷
检验方法 GB/T 11911 SL 327.1 GB/T 13897 CJ/T 322 HJ 590
硫氰酸盐（SCN-）臭氧(高浓度) 臭氧(低浓度)
5.3.3臭氧氧化反应器的大修周期不少于一年。 5.4安全要求 5.4.1臭氧氧化反应器的焊缝、管道连接处等均应严密，不得泄漏。 5.4.2电器控制装置应符合GB/T4064的有关规定。 5.4.3设备说明书上应清晰地标明操作说明及注意事项。 5.4.4 需控制压力的单元应设置压力指示和超压保护装置，其性能应符合安全技术的有关要求。 5.4.5由计算机控制的内部结构清洗装置应同时具备手动操作功能 5.5 其他要求 5.5.1 臭氧氧化反应器正常运行条件：
a) 反应器内液温在20℃~35℃之间； b) 反应器压力状态为常压。
5.5.2 臭氧氧化反应器进出口管道上及各反应区段应设置采样口或采样点。
a) 设在臭氧氧化反应器进口和出口管道上的采样口，应尽可能靠近臭氧氧化反应器设备主体； b) 气态或蒸气态污染物的采样点，应避开涡流区管段，选择在管道中心位置；
气体流量的测量，采样点或测量点应按以下原则确定： 1） 优先选择在垂直管段采样或测量； 2) 避开管道弯头或断面急剧变化的部位； 3） 采样或测点位置距下游方向的弯头、变径管不小于6倍直径，距上述部件上游方向不小于
3倍直径。
6试验方法
6.1 臭氧氧化反应器应按JB/T4735规定的试验方法试验。 6.2 电器控制装置按GB/T3797规定的试验方法进行测试。 6.3臭氧氧化反应器的工艺参数与性能试验在安装完成后的调试过程中进行，正常运行7天及以上，按附录A表A.1、表A.2和表A.3记录试验情况。
7 检验规则
7.1检验分类
臭氧氧化反应器的检验分为出厂检验和型式检验两类。 4 YS/T3016—2013
7.2出厂检验 7.2.1每台臭氧氧化反应器须经制造厂质检部门检验合格后方可出厂，出厂时应附有产品质量合格证明。在特殊情况下，按制造厂与用户协议书规定也可在用户方进行检验。 7.2.2出厂检验按5.1、5.2、5.4、5.5、6.1和6.2的规定进行。 7.2.3 检验项目：
a) 外观； b) 材质； c) 零部件装配质量； d) 仪表管道接口； e) 密封性能。
7. 3 型式检验 7.3. 1 当有下列情况之一时，应进行型式检验：
a) 新产品鉴定投产时； b) 生产工艺或主要材料有重大改变时； c) 停产时间在半年以上又恢复生产时； d) 批量生产中的定期抽检，每年至少进行一次； e) 国家质量监督机构提出型式检验要求时。
7.3.2 型式检验项目与要求应符合表3的规定。
表3 型式检验项目与要求
序号 1 2 3 4 5 6 7 8 9 10 安全要求 11 检测和监控点
检验项目名称
要求
组成制造质量待处理液高度曝气供给装置气液分离装置尾气处理系统臭氧利用率污染物排放浓度大修周期
符合5.1的规定符合5.2.1、5.2.2和5.2.3的规定符合5.2.4和5.4.4的规定符合5.2.5的规定符合5.2.9的规定符合5.2.10的规定符合5.3.1的规定符合5.3.1和5.3.2的规定符合5.3.3的规定符合5.4的规定符合5.2.8和5.5.2的规定
7.3.3 国家环境保护产品认定检验按型式检验进行。 7. 4 判定规则
对检验项目全部达到本标准要求的，判定为合格品。
5
