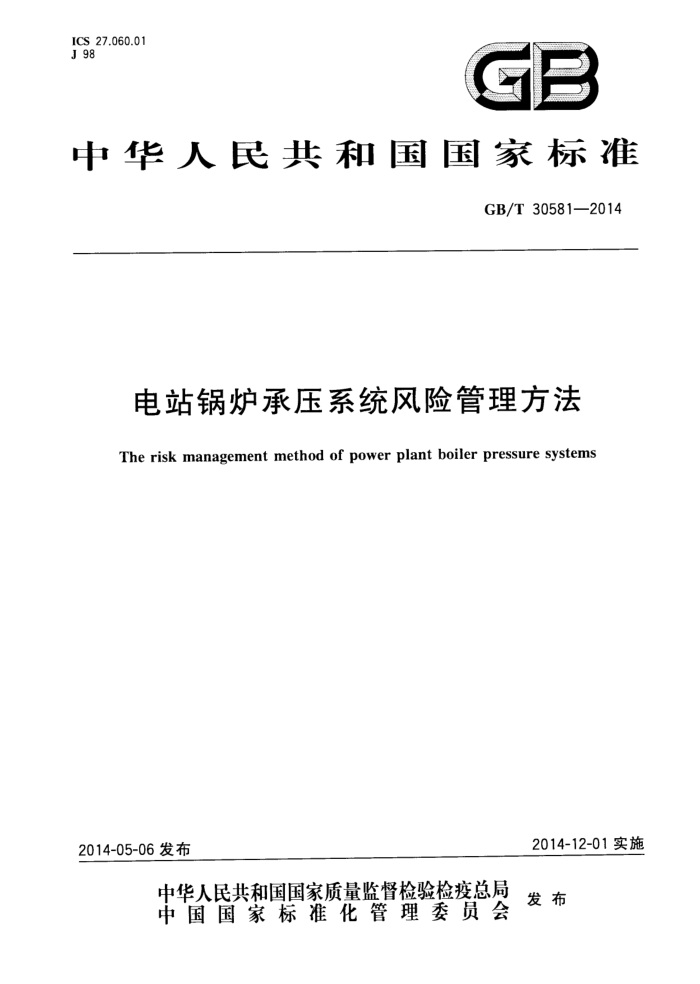

ICS 27.060.01 J 98
GP
中华人民共和国国家标准
GB/T 30581—2014
电站锅炉承压系统风险管理方法
The risk management method of power plant boiler pressure systems
2014-12-01实施
2014-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T30581—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
总则 5 风险评估计划
4
风险评估的数据收集风险定性分析方法风险半定量分析方法. 风险的确定、评价和控制
6 7
8
10 13 15 18 19 20 23 28 30 34 36 39 42 45 51
9 10 风险管理
11 再评估和风险评估结果的更新 12风险管理文件和报告附录A（资料性附录） 电站锅炉承压系统风险管理的人员职责附录B（规范性附录） 电站锅炉的信息收集附录C（资料性附录） 电站锅炉承压部件的主要损伤模式附录D（资料性附录） 电站锅炉承压部件的典型失效模式.. 附录E（资料性附录） 电站锅炉承压部件失效概率的等级评定：附录F（资料性附录） 电站锅炉A级检修参考项目· 附录G（资料性附录） 电站锅炉承压部件主要检验和检查项目.. 附录H（资料性附录) 无损检验方法的有效性评估· 附录1（资料性附录） 基于风险的检验策略附录（资料性附录） 锅炉承压部件更换一般规定
. GB/T 30581—2014
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准主要参考APIRP580并结合电站锅炉的实际情况制定本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准起草单位：上海发电设备成套设计研究院、中国特种设备检测研究院、苏州热工研究院有限
公司、浙江省特种设备安全监督检验研究院。
本标准主要起草人：史进渊、窦文宇、任爱、汪勇、王笑梅、杨宇、邓志成、丁伯愿、张路、钱公、陈新中、 李汪繁、廖晓伟、邵珊珊、丁守宝、刘福君。
I GB/T30581—2014
电站锅炉承压系统风险管理方法
1范围
1.1 1本标准规定了电站锅炉承压系统风险管理的基本要求与实施方法。 1.2 2本标准适用于电站锅炉中如下承压系统实施风险管理项目：
a）炉内承压部件； b) 炉外承压部件； c) 汽水管道； d) 炉水循环泵和汽水管道上阀门的壳体
1.3 3本标准不适用于电站锅炉中如下设备等实施的风险管理项目：
a) 仪表与控制设备； b） 锅炉燃烧系统的设备； c) 锅炉燃料贮运系统的设备； d) 锅炉制粉系统的设备； e) 锅炉除灰系统的设备； f) 锅炉疏水排污系统的设备； g） 电气设备； h) 建、构筑物； i) 炉水循环泵和汽水管道上阀门的壳体以外的机械部件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB26164.1电业安全工作规程 第1部分：热力和机械 GB/T26610.1承压设备系统基于风险的检验实施导则 第1部分：基本要求和实施程序 GB/T26610.2 2承压设备系统基于风险的检验实施导则 则第2部分：基于风险的检验策略 DL/T438 ：火力发电厂金属技术监督规程 DL558电业生产事故调查规程 DL647--2004电站锅炉压力容器检验规程 DL/T786 5碳钢石墨化检验及标准评级 DL/T 793 发电设备可靠性评价规程 DL/T 838 发电企业设备检修导则 TSGG7002 锅炉定期检验规则
3 术语和定义
GB/T26610.1界定的以及下列术语和定义适用于本文件。
1 GB/T 30581—2014
3.1
A级检修Aclassmaintenance 对电站锅炉进行全面的停炉检查和修理，以保持、恢复或提高电站锅炉性能。
3.2
B级检修Bclassmaintenance 对电站锅炉的某些设备或某些承压部件进行停炉检查和修理。B级检修可根据电站锅炉的状态评
估结果，有针对性的实施部分A级检修项目或定期滚动检修项目。 3.3
C级检修Cclassmaintenance 根据电站锅炉的某些设备或某些承压部件的磨损、老化规律，有重点地对电站锅炉进行停炉检查、
评估、修理、清扫。C级检修可进行少量管子更换、设备的消缺、调整、预防性试验等作业以及实施部分 A级检修项目或定期滚动检修项目 3.4
D级检修Dclassmaintenance 当电站锅炉总体运行状况良好，而对其附属系统和设备进行消缺。D级检修除进行附属系统和设
备的消缺外，还可以根据设备状态的评估结果，安排部分C级检修项目。 3.5
损伤机理damagemechanism 造成材料状态或性能发生劣化的过程。
3.6
失效failure 电站锅炉承压部件丧失规定功能的事件。电站锅炉承压部件的失效指的是失去原有承载流体（水
或蒸汽的能力而发生的泄漏。 3.7
失效模式failuremode 失效的表现形式。
3.8
失效影响 failureeffect 失效模式对产品运行、功能或状态导致的后果。
3.9
检验 inspection 用于验证材料、制造、安装、检测、试验、检修等符合现行法规、标准、设计、业主的书面程序要求的一
种行为。 3.10
定性风险分析qualitativeriskanalysis 以工程推断和经验为基础分析失效概率和失效后果的方法。
3.11
半定量风险分析semiquantitativeriskanalysis 将电站锅炉承压部件的失效次数、停炉时间与累积寿命损耗等相关的信息进行综合分析的方法。
3.12
非计划停炉 unplanned outage 电站锅炉处于不可用而又不是计划停炉的状态。
2 GB/T305812014
4总则
4.1风险管理的目的、基本内容和原则 4.1.1 风险管理的目的
针对服役电站锅炉承压系统进行风险管理，通过识别其在使用中存在的失效模式，分析失效发生的可能性及其导致停炉后果的严重程度，评价其风险等级，通过检修和检验等措施进行风险控制，提高电站锅炉的运行安全性。 4.1.2风险管理的基本内容 4.1.2.1风险评估：电站锅炉承压系统风险分析和风险评价。 4.1.2.2风险减缓：选择和实施电站锅炉承压系统风险降低措施。 4.1.2.3风险交流：电站业主与上级发电公司和网局调度交流电站锅炉承压系统的风险信息，提前安排检修、检验与更换的费用以及停炉计划。 4.1.3风险管理的基本原则
4.1.3.1定职责
明确电站锅炉承压系统风险管理的职责。 4.1.3.2 2定对象
确定电站锅炉承压系统风险管理的对象。 4.1.3.3 定类型
根据电站锅炉承压系统的失效数据的收集情况，确定风险分析的类型。 4.1.3.42 定关键要素
明确电站锅炉承压系统风险管理的关键要素和工作流程。 4.1.3.5定关系
明确风险管理与电站锅炉其他安全管理的关系。 a) 电站锅炉承压系统安全性管理体系由风险管理和其他安全管理方法共同构成 b）其他安全管理方法，如：GB26164.1规定的电站安全工作规程、DL/T793规定的发电设备可
靠性评价规程、DL558规定的电业生产事故调查规程、DL/T838规定的发电企业设备检修导则、DL/T438规定的火力发电厂金属技术监督规程、DL647规定的电站锅炉压力容器检验规程、火力发电厂安全性评价、以可靠性为中心检修RCM等，这些安全管理工作的结果可以为电站锅炉承压系统风险管理提供输人信息。
c）电站锅炉承压系统风险管理结果可用来完善电站锅炉承压系统已经实施的各种安全管理。风
险管理不是要取代电站锅炉承压系统已经实施的各种安全管理方法，而只是这些安全管理方法的补充和完善。
d) E 电站锅炉承压系统风险管理除应符合本标准的要求外，还应遵守我国电站锅炉有关的安全技
术规程的规定。
3 GB/T30581—2014
4.2风险管理的职责 4.2.1电站锅炉承压系统的风险评估工作，由相关科研院所承担，提倡第三方评估。 4.2.2电站锅炉承压系统的风险减缓工作，由电站业主或电站业主委托的专业单位承担。 4.2.3电站锅炉承压系统的风险交流工作，由电站业主承担。 4.2.4电站锅炉承压系统风险管理的人员职责参见附录A。 4.3风险管理对象 4.3.1开展电站锅炉承压系统的风险管理，可以对电站锅炉承压系统的全部承压部件进行风险管理，也可以对电站锅炉承压系统的部分承压部件进行风险管理。 4.3.2锅炉承压系统的承压部件的风险可用如下数学形式表达
风险=失效概率×失效后果
4.3.3重点针对材料损伤引起的电站锅炉承压系统失效进行风险管理，这种风险主要通过对电站锅炉承压系统的检修和检验来控制。 4.3.4电站锅炉承压系统风险管理的对象，主要包括以下承压部件：
a）炉内承压部件； b）炉外承压部件； c）汽水管道； d）炉水循环泵和汽水管道上的阀门的壳体。
4.3.5电站锅炉蒸汽管道与汽轮机的分界面位于高压主汽阀、中压主汽阀和高排逆止阀，高压主汽阀、 中压主汽阀和高排逆止阀属于汽轮机。 4.3.6电站锅炉给水管道与给水系统的分界面位于给水调节阀，给水调节阀属于电站锅炉。 4.4风险分析的类型 4.4.1电站锅炉承压系统的风险分析采用定性和半定量两种类型，类型的选择取决于以下条件：
a) 风险评估的目标； b) 风险评估承压部件的数量； c） 可以利用的资料； d) 风险评估的时间； e)3 现有数据的种类和数量。
4.4.2电站锅炉承压系统风险的定性分析，依据最近一次检验和检查结果确定失效概率的等级，依据平均停炉时间或人员伤亡情况确定失效后果的等级。依据失效概率的级别与失效后果的级别在风险矩阵的不同位置来表示风险的高低。风险定性分析一般能够在缺乏具体定量数据条件下完成风险评估。 4.4.3电站锅炉承压系统风险的半定量分析，使用年均失效次数来表示失效概率，使用平均停炉时间来表示失效后果，二者相乘得出静态风险排序数；使用累积寿命损耗来表示失效发生的可能性，其与静态风险排序数相乘得出动态风险排序数。依据静态风险排序数或动态风险排序数的大小来表示电站锅炉承压系统风险的高低。电站锅炉承压系统风险的半定量分析应用于失效次数、停炉时间和寿命损耗可量化条件下的风险评估。 4.4.4在电站锅炉承压系统的风险管理中，可以将风险定性分析方法和风险半定量分析方法结合使用。 4.5风险管理的关键要素 4.5.1电站锅炉承压系统风险管理由下述关键要素组成： 4 GB/T30581—2014
a） 风险评估计划的制定； b) 数据收集；
c) 风险分析，采用风险定性分析或风险半定量分析； d) 风险的确定、评价和管理； e) 通过检修、检验和其他缓减风险的措施进行风险管理； f) 再评估和风险评估结果的更新。
4.5.2电站锅炉承压系统风险管理的工作流程如图1所示。
风险评估风险分析风险定性分析风险半定量分析
检修和检验计划
数据和信息的采集
缓解减少
风险评价
再评估
图1电站锅炉承压系统风险管理的工作流程
5风险评估计划
5.1 评估的前期准备 5.1.1在电站锅炉承压系统风险评估开始前，需要制定评估方案，方案中应明确以下内容：
a) 评估的目的； b) 分析流程； c) 评估小组的组成； d) 小组成员的分工与职责； e) 评估对象； f) 评估使用的数据以及采用的规范、标准； g) 评估的工作进度； h) 评估的有效期及更新时间； i) 评估结果的应用。
5.1.2评估组成员与电站业主应就电站锅炉承压系统风险评估的目的与目标达成共识，一般应包括如下内容：
a) 电站锅炉承压系统的运行风险以及所采取的检修和检验等风险减缓措施的效果； b) 确定风险可接受准则； c) 通过风险管理，在安全生产条件下延长电站锅炉的运行周期，降低运行成本； d) 为符合安全与环境管理要求，建立并实施的有效的检修和检验程序； e) 选择除检修和检验以外的其他降低风险的措施； f) 评估电站锅炉备用和在役运行时的失效风险并考减缓措施； g) 在设计阶段对电站锅炉承压系统进行风险评估，以实现风险最小化； h) 建立电站锅炉承压系统设计寿命晚期的风险管理； i) 建立电站锅炉承压系统风险基础数据库并实施持续风险管理；
评估小组认为需要建立的其他风险管理的目的和目标。
)
