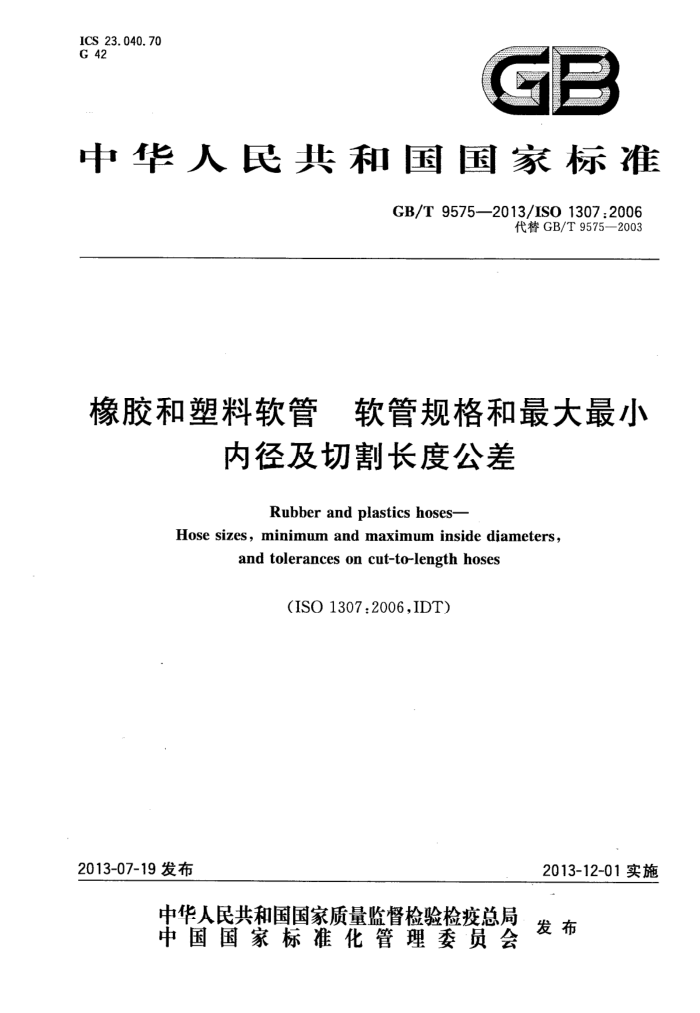

ICS 23.040.70 G 42
GB
中华人民共和国国家标准
GB/T9575—2013/IS01307.2006
代替GB/T9575—2003
橡胶和塑料软管 软管规格和最大最小
内径及切割长度公差
Rubber and plastics hoses-
Hose sizes, minimum and maximum inside diameters,
and tolerances on cut-to-length hoses
(ISO1307:2006,IDT)
2013-12-01实施
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T9575—2013/IS01307:2006
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T9575一2003《工业通用橡胶和塑料软管内径尺寸及公差和长度公差》，与
GB/T9575—2003相比主要技术变化如下：
一增加了型别内容，依照制造工艺将软管分成四种型别，并用字母表示（见第2章）；修改内径公差为最小和最大尺寸（见第2章表1，2003年版的第2章表1)；增加了软管尺寸（见第2章表1)。
本标准使用翻译法等同采用ISO1307：2006《橡胶和塑料软管 软管尺寸和最大最小内径及切割长度公差》。
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会(SAC/TC35/SC1)归口。 本标准负责起草单位：宁波丰茂远东橡胶有限公司、沈阳橡胶研究设计院。 本标准主要起草人：彭成强、王淑丽、王妹。 本标准所代替标准的历次版本发布情况为：
GB/T9575—1988,GB/T9575—2003。 GB/T 9575—2013/IS01307:2006
橡胶和塑料软管 软管规格和最大最小
内径及切割长度公差
1 范围
本标准规定了橡胶和塑料软管的规格和每种规格的最大和最小内径允许值及工业和机动车用软管的切割长度公差。根据制造工艺，将软管分成四种类型。
除有特殊规定的软管规格和内径范围外，本标准与相关的软管产品标准一起使用。
2规格和内径公差
橡胶和塑料软管的规格及各自的内径范围应符合表1。橡胶和塑料软管依据制造工艺分为四个型别：
A型：硬芯成型软管； B型：软芯成型软管（包括使用和不使用管芯制造的塑料液压软管）； C型：无芯成型软管； -D型：挤出塑料软管（D型不包括螺旋线增强的吸引及排出塑料软管，这种被列为C型）。
表1软管规格和内径公差
最小及最大内径
mm
D型挤出塑料无芯成型（严格公差）
C型无芯成型（标准公差）
公称内径
B型软芯成型
A型硬芯成型
最小 3. 2 4. 0 4. 6 6. 2 7. 7 9. 3 12. 3 15. 5 18. 6 19, 6 25. 0 31. 4
最大 3. 8 4, 8 5. 4 7. 0 8. 5 10.1 13.5 16.7 19.8 20. 8 26. 4 33.0
最小
最大
最大
最小 3. 0 3. 7 4. 7 6. 0 7. 7 9.7 12. 2 15.7 18. 4
最大 3. 4 4. 3 5. 3 6. 6 8. 3 10. 3 12.8 16. 3 19. 6
最小
3. 2 4 5 6. 3 8 10 12. 5 16 19 20 25 31. 5
4. 0 4. 6 6. 2 7.7 9. 3 12. 3 15. 5 18. 6 19. 6 25. 0 31. 4
4, 8 5. 4 7. 0 8. 5 10.1 13. 5 16.7 19. 8 20. 8 26. 4 33. 0
3. 4 4. 2 5. 6 7. 2 8.7 11. 9 15. 1 18. 3 19.3 24.2 30. 2
4. 6 5. 4 7, 2 8.8 10. 3 13. 5 16.7 19. 9 20. 9 26.6 33, 4
24. 4 30. 9
25. 6 32.1
1 GB/T9575—2013/IS01307:2006
表1(续)
最小及最大内径
mm
D型挤出塑料无芯成型（严格公差）
C型无芯成型（标准公差）
A型硬芯成型
B型软芯成型
公称内径
最小 37. 7 39.7 49.4 50. 4 63.1 74. 6 78. 6 87.3 100.0 103. 2 125.4 128.6 150. 4
最大 39.3 41.3 51. 0 52. 0 65.1 77. 8 81.8 90, 5
最小 37. 7 39.7 一一
最大 39.3 41.3 一
最小 36.5 38. 5 48.1 49. 1 61. 5 74. 2 78. 2
最大 39.7 41.7 51. 6 52. 6 65.5 78.2 82.2
最小 37. 4 一 1 50. 2 62.2 75. 0
最大 38. 6
38 40 50 51 63 76 80 90 100 125 150 160 200 250 305 315 350 400
/
51.8 63. 8 77. 0
一
-
-
-
103.9
99. 4 124.8 129.3
-
一
一一
154.7
150.2 162.9 167, 4 200.2 206.2 251.0 257.0 301.8 307.8 -
154. 4
-
-
200.7 205.7 251.0 257.0 301.8 307. 8 314.5 320.5 一
一
-
-
351.6 359.6 402.4 410. 4
一
一
3长度公差
软管切割长度公差应符合表2的规定
表2软管切割长度公差
长度 mm ≤300
公差 ±3 mm ±4.5mm ±6 mm
>300~≤600 >600~≤900
2 GB/T9575-2013/IS01307:2006
表2 (续)
长度 mm
公差 ±9 mm ±12 mm ±1%
>900~≤1 200 >1200~≤1800
>1 800 中华人民共和国
