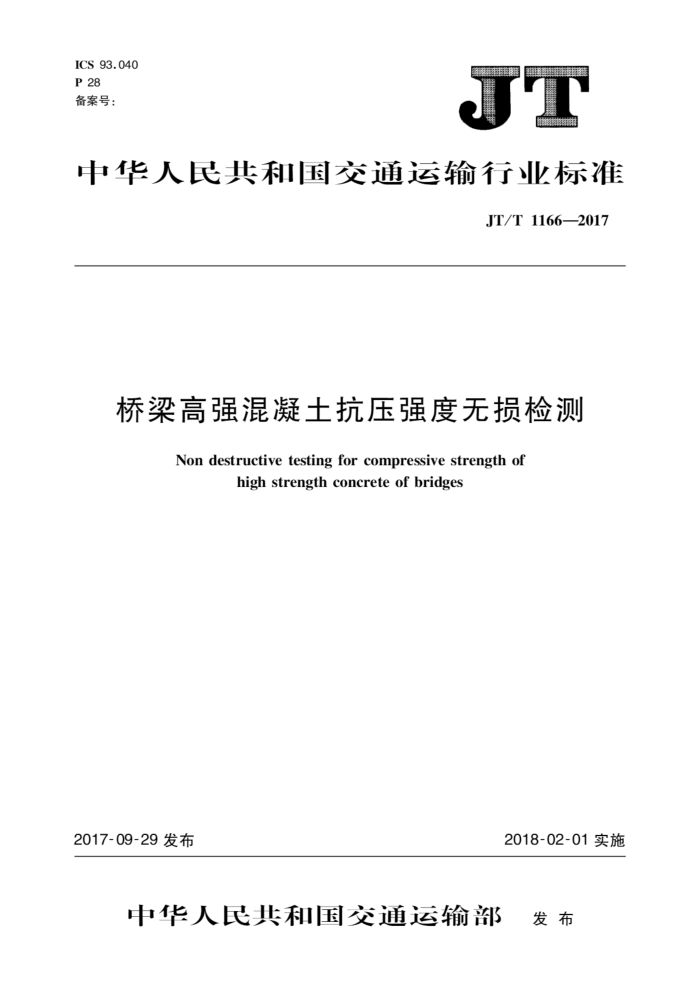

ICS 93.040 P 28 备案号：
中华人民共和国交通运输行业标准
JT/T 1166—2017
桥梁高强混凝土抗压强度无损检测
Nondestructivetestingforcompressivestrengthof
high strength concrete of bridges
2018-02-01实施
2017-09-29 发布
中华人民共和国交通运输部 发布 JT/T1166—2017
目 次
前言
范围 2 规范性引用文件 3 术语和定义、符号：
1
检测方法分类检测仪器
4
5 6 检测方法 7 强度推定 8 检测报告附录A（规范性附录） 高强混凝土测强曲线的建立附录B(资料性附录) 回弹法及超声回弹综合法高强混凝土测强曲线的建立示例参考文献
4
6
8
10
I JT/T 1166—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准主要起草单位：交通运输部公路科学研究院。 本标准参加起草单位：中交路桥建设有限公司、山东省公路桥梁检测中心、广东省佛山市公路局、清
华大学、山西省建筑科学研究院、中路高科交通检测检验认证有限公司、北京公科固桥技术有限公司、北京公科桥梁技术有限公司、北京博今来科技发展中心。
本标准主要起草人：宿健、国天逵、张荣成、杨元海、李存涛、胡拯民、赵尚传、王宗纲、王宇新、任红伟、王晓晶、蒋卫民、奚英兰。
ⅢI JT/T1166—2017
桥梁高强混凝土抗压强度无损检测
1范围
本标准规定了桥梁高强混凝土抗压强度无损检测的检测方法分类、检测仪器、检测方法、强度推定和检测报告。
本标准适用于检测C50~C100强度等级的混凝土结构或构件。 本标准不适用于表层与内部质量有明显差异或内部存在缺陷的结构或构件。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
回弹仪
GB/T 9138 GB/T 50081 普通混凝土力学性能试验方法
混凝土结构工程施工及验收规范回弹法检测混凝土抗压强度技术规程混凝土超声检测仪
GB 50204 JGJ/T 23 JT/T 659
：术语和定义、符号
3
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
测区 testing zone 按检测方法要求布置的，有一个或若干个测点的区域。 ［GB/T50344—2004,定义2.1.1]
3.1.2
测点 testingpoint 在测区内，取得检测数据的检测点。
3.1.3
测区混凝土抗压强度换算值 conversion value of concrete compressive strength of testing zone 根据测区混凝土声速代表值和回弹代表值，通过测强曲线换算得到的该测区现龄期混凝土的抗压
强度值。
[JGJ/T294—2013,定义2.1.3] 3.1.4
混凝土抗压强度推定值 estimationvalueofstrengthforconcrete 测区混凝土抗压强度换算值总体分布中保证率不低于95%的结构或构件现龄期混凝土抗压强
度值。
1 JT/T1166—2017
[JGJ/T23—2011,定义2.1.4] 3.1.5
声速velocityofultrasonicwave 在混凝土中，超声脉冲波单位时间内传播的距离。
3.1.6
声时timeofultrasonicwave 在混凝土中，超声脉冲波传播的时间。
3.1.7
波幅amplitudeof wave 超声脉冲波通过混凝土被换能器接收后，由超声波检测仪显示的首波信号的幅度。
3.2符号
下列符号适用于本文件。 a、b、c— 测强曲线回归系数；
相对标准差；
0 fa 试件抗压强度实测值，单位为兆帕（MPa）； fa 试件抗压强度换算值，单位为兆帕（MPa）； fe.i 结构或构件第i个测区混凝土抗压强度换算值，单位为兆帕（MPa）；
fea.,e 结构或构件混凝土抗压强度推定值，单位为兆帕（MPa）； for,i 第i个混凝土芯样试件的抗压强度，单位为兆帕(MPa)； feu.i 第i个同条件混凝土标准试件的抗压强度，单位为兆帕（MPa)； fen.ao 第i个测区修正前的混凝土抗压强度换算值，单位为兆帕（MPa），精确到0.1MPa； fer,al 第i个测区修正后的混凝土抗压强度换算值，单位为兆帕（MPa），精确到0.1MPa；八 第i个测点超声测距，单位为毫米（mm）； mys 结构或构件测区混凝土抗压强度换算值的平均值，单位为兆帕（MPa），精确到0.1MPa； n 测区总数； n2 修正用芯样或标准试件数； n 标准试件数； R- 测区回弹值的代表值，精确到0.1； R; 第i个测点的有效回弹值； Sfa 结构或构件测区混凝土抗压强度换算值的标准差，单位为兆帕（MPa），精确到0.01MPa； t; 第i个测点声时读数，单位为微秒（μs)； to 声时初读数，单位为微秒（μs）； V 测区混凝土中声速代表值，单位为千米每秒（km/s）； Ant 测区混凝土抗压强度修正量，单位为兆帕（MPa），精确到0.1MPa。
4检测方法分类
4.1 桥梁高强混凝土抗压强度的无损检测可采用回弹法或超声回弹综合法。 4.2回弹法是采用重型回弹仪得到回弹值推定混凝土抗压强度的方法。 4.3超声回弹综合法是通过测定混凝土声速值和重型回弹仪得到的回弹值推定混凝土抗压强度的方法。 2
