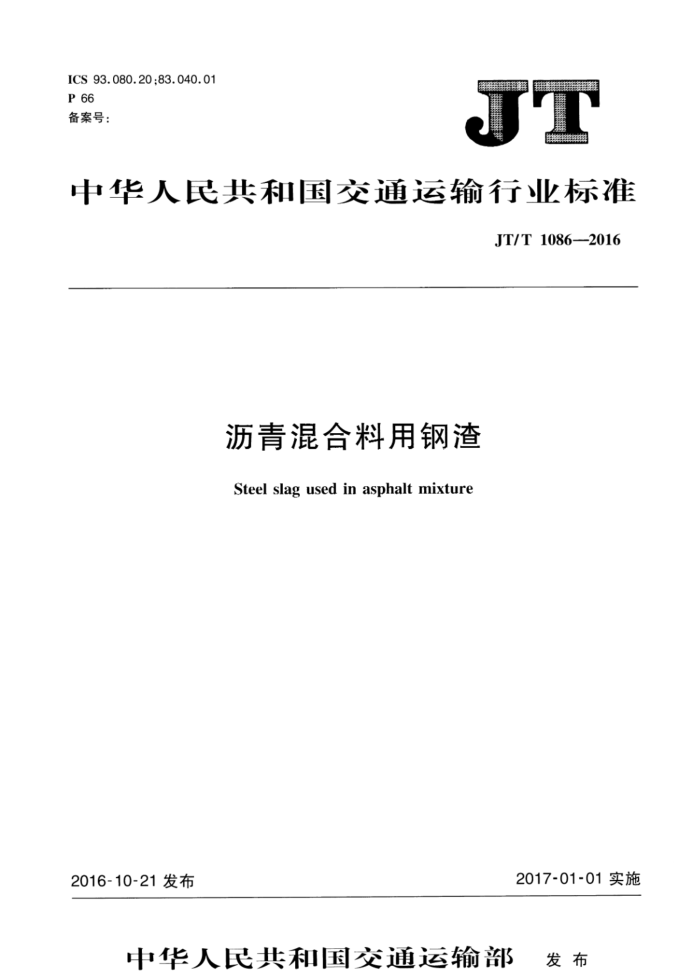

ICS 93.080.20;83.040.01 P 66 备案号：
中华人民共和国交通运输行业标准
JT/T 1086-—2016
沥青混合料用钢渣 Steel slag used in asphalt mixture
2017-01-01实施
2016-10-21发布
中华人民共和国交通运输部 发布 JT/T1086—2016
目 次
前言
11
范围 2 规范性引用文件 3
1
术语和定义规格技术要求 6 试验方法
4
5
检验规则标志、运输和储存
7
8
- JT/T1086—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院、北京新桥技术发展有限公司、甘肃路桥建设集团有
限公司、北京市政路桥建材集团有限公司、中路高科（北京）公路技术有限公司、武汉理工大学、湖北省交通投资有限公司、葛洲坝武汉道路材料有限公司。
本标准主要起草人：王旭东、张凿、赵之杰、王凯、陈国彦、周兴业、张志建、刘建勋、王真、王钎、 吴少鹏、庞凌、谢君、杨志波、张世飚、郭成洲、丁卫青
ⅡI JT/T1086—2016
沥青混合料用钢渣
范围
1
本标准规定了沥青混合料用钢渣的规格、技术要求、试验方法、检验规则，以及标志、运输和储存。 本标准适用于作为集料使用的且满足沥青混合料路面功能需求的钢渣的加工、使用和检验
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 6566 GB/T 24175 钢渣稳定性试验方法 GB/T 24765 耐磨沥青路面用钢渣 JTC F20
建筑材料放射性核素限量
公路工程沥青及沥青混合料试验规程公路工程集料试验规程钢铁及处理利用术语钢渣中游离氧化钙含圣测定方法
JTG E42 YB/T 804 YB/T 4328
3 术语和定义
YB/T804界定的以及下列术语和定义适用于本文件
3.1
沥青混合料用钢渣 steel slag used in asphalt mixture 经过处理，满足路用技术要求的钢渣颗粒。
4规格
4.1 钢渣粗集料的粒径规格应符合表1的规定
表1 钢渣粗集料规格
通过下列筛孔（mm）的质量百分率（%）
公称粒径
规格 粒径名称 (mm) G1
53 37.5 31.5 26.5 19.0 13. 2 9.5 4.75 2.36 (mm)
19 ~31.5 19 ~ 26.5 13.2 ~ 19 9.5 ~ 19 9.5 ~ 13.2
100 90~ 100
0 ~10 0 ~5
20 ~ 30 20 ~ 25 15 ~ 20 10 ~ 20 10 ~ 15 5 ~ 10
100 90~100 0 ~ 10 0~5
G2 G3 G4 G5 G6
100 90 ~ 100 0 ~10 0 ~ 5
0 ~10 0~5
100 90 ~ 100
100 90 ~ 100 0 ~ 10 0 ~ 5
100 90 ~100 0 ~ 10 0 ~ 5 4.75~9.5
1 JT/T1086—2016
4.2 钢渣细集料的粒径规格应符合表2的规定。
表2 钢渣细集料规格
水洗法通过各筛孔（mm）的质量百分率（%）
规格 粒径名称 (mm) 9.5 4.75 2.36 1. 18 0.6 0.3 0. 15 0.075
公称粒径 (mm)
100 90 ~ 100 0 ~ 15
X1 X2 X3
3 ~ 5 0 ~3 0~5 100 90 ~ 100 60 ~ 90 40 ~ 75 20 ~ 55 7 ~ 40 2 ~20 0 ~10 0. 075 ~4.75
2.36 ~ 4.75
100 80 ~100 50 ~80 25 ~60 8 ~ 45 0 ~25 0 ~15 0.075 ~2.36
5 技术要求
5.1 外观
沥青混合料用钢渣集料应洁净、干燥、无杂质。 5.2 放射性
钢集料应符合环保要求，放射性用内照射指数和外照射指数来表征，技术要求应符合CB/T 24765相关规定 5.3 物理力学性能 5.3.1 沥青混合料川钢渣粗集料的物理力学性能指标见表3。
表3 沥青混合料用钢渣粗集料物理力学性能指标
吸水率 浸水
压碎值
针片状颗粒含量
表观相对密度 (%)
磨耗值 (%)
项目
磨光值
黏附性
膨胀率 (%)
(%)
(% )
技术 >9.5mm集料 ≤12 指标
≤22
≥42
>2.9
《22
≥5
≤3
≤1.8
≤9.5mm集料 ≤18
5.3.2 沥青混合料用钢渣细集料的物理力学性能指标见表4。
表4 沥青混合料用钢渣细集料物理力学性能指标表观相对密度 坚固性（>0.3mm部分） 砂当量 棱角性（流动时间）
项目
(% ) ≥12
(%) ≥60
(s) ≥30
技术要求
≥2.9
5.4 化学性能
沥青混合料用钢渣集料的游离氧化钙含量应不大于3%。
2
