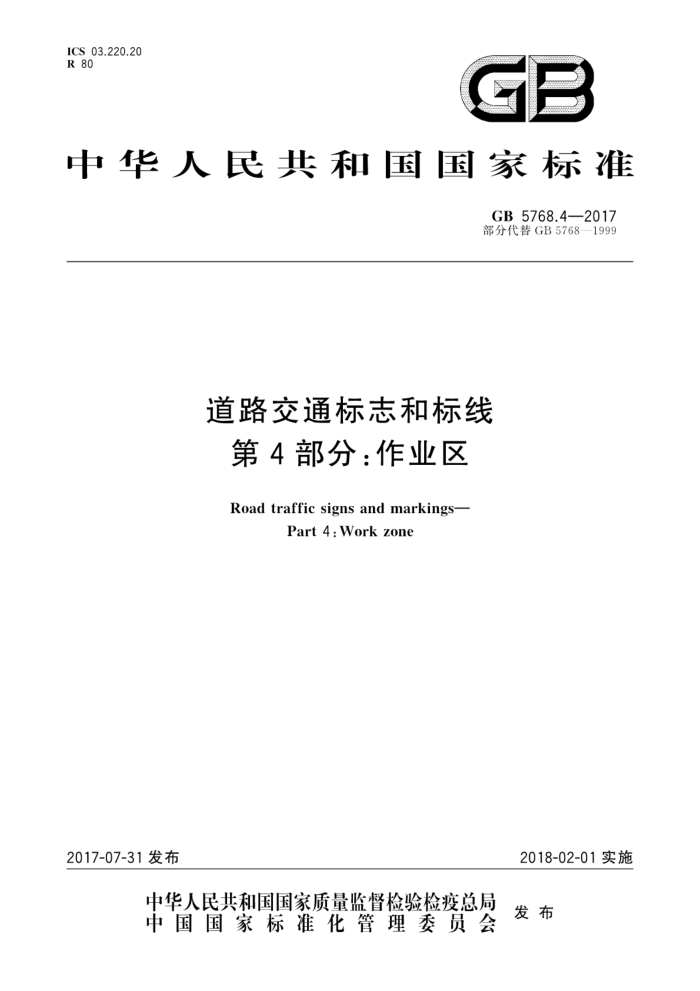

ICS 03.220.20 R 80
GB
中华人民共和国国家标准
GB5768.4—2017 部分代替GB5768—1999
道路交通标志和标线第4部分：作业区
Road traffic signs and markings-
Part4:Workzone
2017-07-31发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB5768.4—2017
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 作业区组成
作业区道路交通标志和标线作业区布置的一般规定高速公路、一级公路作业区布置要求
5
5
11
8 双车道和单车道公路作业区布置要求·
16
城市道路作业区布置要求附录A（资料性附录） 作业区标志制作图例附录B（资料性附录) 道路作业安全设施附录C（资料性附录） 典型作业区布置示例参考文献
17
20
23
28
79 GB5768.4—2017
前言
GB5768的本部分全部技术内容为强制性 GB5768《道路交通标志和标线》分为八个部分：
第1部分：总则；第2部分：道路交通标志；第3部分：道路交通标线；第4部分：作业区；第5部分：限制速度；
一
一第6部分：铁路道口；一第7部分：非机动车和行人；
第8部分：学校区域。 本部分为GB5768的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB5768一1999《道路交通标志和标线》的道路施工安全标志部分。本部分与
GB5768一1999的道路施工安全标志部分相比主要变化如下：
道路作业区标志颜色改为橙色、荧光橙色（见5.1.1）； “施工标志”形状改为三角形（见5.1.2)； “改道标志”形状改为三角形，并调整了图案（见5.1.4）；增加“车道数变少标志”“橙色箭头标志”“绕行标志”“线形诱导标”“注意交通引导人员标志” “出口关闭标志”“出口标志”行人、非机动车通道标志”（见5.1.3、5.1.5、5.1.6、5.1.7、5.1.8、 5.1.9、5.1.10、5.1.11)； “移动性施工标志”改为“移动性作业标志”，并将形状改为三角形（见5.1.12)；取消“道路封闭标志”“车道封闭标志”"车辆慢行标志”（见5.1）；增加关于作业区道路交通标线的规定（见5.2）；增加作业区布置的规定（见第6章～第9章）；增加作业区标志制作图例（见附录A)；将“道路作业安全设施”调整为资料性附录（见附录B)；将“锥形交通路标”改为“交通锥”“施工警告灯号”改为"施工警告灯”（见B.2、B.7)；增加一种路栏形式，增加“交通桶”“交通柱”，增加塑料注水（砂)隔离栏、活动护栏、高竿旗帜、 可变箭头信号、临时信号灯、防撞垫（见B.1、B.3、B.4、B.5、B.6、B.8、B.9、B.10、B.11)；取消道口标柱（见附录B)；细化典型作业区布置示例（见附录C)。
本部分由中华人民共和国交通运输部、中华人民共和国公安部提出。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）归口。 本部分起草单位：交通运输部公路科学研究院。 本部分主要起草人：陈瑜、唐璨挣、何勇、高海龙、钟连德、武珂缦、姜明、侯德藻、王丹、张帆、郭艳，本部分所代替标准的历次版本发布情况为：
GB5768—1986,GB5768—1999。
1 GB5768.4—2017
道路交通标志和标线第4部分：作业区
1范围
GB5768的本部分规定了道路作业区标志和标线设置的要求，本部分适用于公路、城市道路和虽在单位管辖范围但允许社会机动车通行的场所、广场、公共停车
场等各类道路上施工、养护等作业时交通标志和标线的设置。其他机动车通行的地方施工、养护等作业时交通标志和标线的设置可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所用的修改单）适用于本文件。
GB5768.2道路交通标志和标线 第2部分：道路交通标志 GB5768.3道路交通标志和标线 第3部分：道路交通标线 GB/T18833—2012 道路交通反光膜
3术语和定义
下列术语和定义适用于本文件。
3.1
作业区 workzone 由于道路施工、养护等作业影响交通运行，而进行交通管控的路段。
3.2
长期作业区 long-term work zone 在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于24h的作业区。
3.3
短期作业区 short-termworkzone 在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于4h且小于或等于24h的作
业区。 3.4
临时作业区 temporary work zone 在一个地点设置作业区、实施作业以及拆除作业区的时间总和大于30min且小于或等于4h的作
业区。 3.5
移动作业区 mobilework zone 连续移动或停留时间不超过30min的间歇移动作业的作业区。
1
