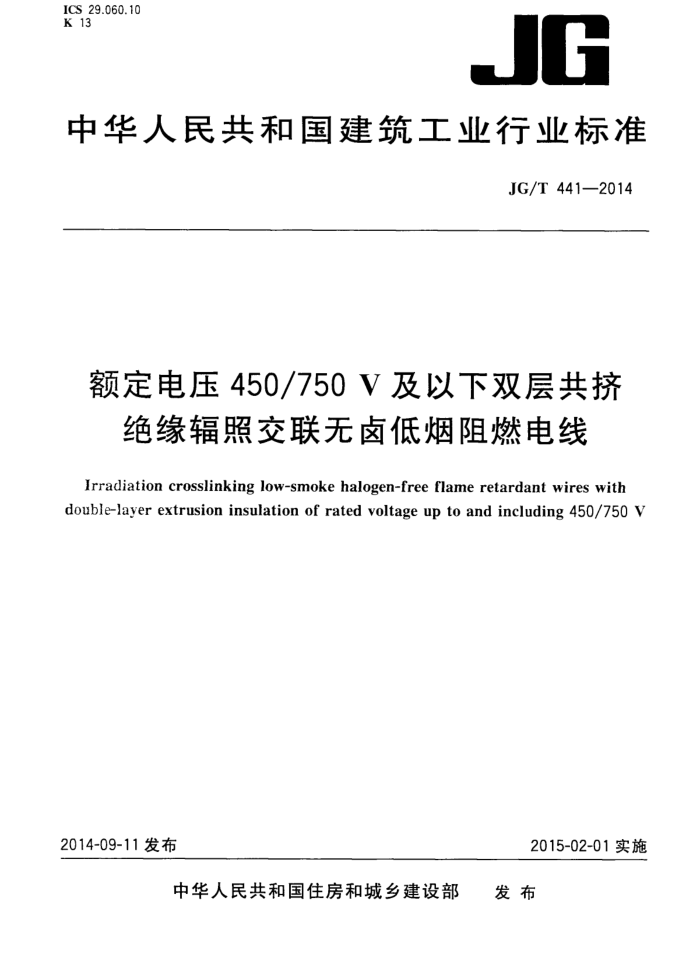

ICS 29.060.10 K 13
JG
中华人民共和国建筑工业行业标准
JG/T441—2014
额定电压450/750V及以下双层共挤
绝缘辐照交联无卤低烟阻燃电线 Irradiation crosslinking low-smoke halogen-free flame retardant wires with double-layer extrusion insulation of rated voltage up to and including 450/750 V
2014-09-11发布
2015-02-01实施
中华人民共和国住房和城乡建设部
发布 JG/T 441—2014
目 次
前言 Y
Ⅲ
范围 2 规范性引用文件
术语和定义分类与标记一般规定
3
2
5 6 要求 7 试验方法 8 检验
10
12
标志、包装、运输和贮运
9
13 15 16 17
附录A（规范性附录） 绝缘材料的机械性能和电气性能附录B（资料性附录） 回路载流量的计算及导体截面积的确定附录C（资料性附录） 载流量试验
.. JG/T 441—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑电气标准化技术委员会归口。 本标准负责起草单位：山东华凌电缆有限公司。 本标准参加起草单位：国家电线电缆质量监督检验中心、山东省建筑设计研究院、济南市公安消防
支队、浙江万马电缆股份有限公司、河北金桥线缆有限公司。
本标准主要起草人：王兆波、潘茂龙、宋怀旭、李广杰、王清保、肖继东、吴恩远、付萍、钱宏、赵树齐。
I JG/T441—2014
额定电压450/750V及以下双层共挤
绝缘辐照交联无卤低烟阻燃电线
1范围
本标准规定了额定电压450/750V及以下双层共挤绝缘辐照交联无卤低烟阻燃、耐火电线的术语和定义、分类与标记、一般规定、要求、试验方法、检验、标志、包装、运输和贮存。
本标准适用于工业与民用建筑额定电压450/750V及以下双层共挤绝缘辐照交联无卤低烟阻燃、 耐火电线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验 GB/T1410--2006固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T2406.2一2009塑料用氧指数法测定燃烧行为第2部分：室温试验 GB/T2900.10—2013电工术语电缆 GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方
法—厚度和外形尺寸测量—一机械性能试验
GB/T2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法——热老化试验方法
GB/T2951.13--2008 电缆和光缆绝缘和护套材料通用试验方法 第13部分：通用试验方法——密度测定方法 吸水试验一一收缩试验
GB/T2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法——低温试验
GB/T2951.21-2008电缆和光缆绝缘和护套材料通用试验方法 云第21部分：弹性体混合料专用试验方法耐臭氧试验——热延伸试验——浸矿物油试验
GB/T3048.4一2007电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验 GB/T3048.9电线电缆电性能试验方法第9部分：绝缘线芯火花试验 GB/T3956—2008电缆的导体 GB/T4909.22009裸电线试验方法第2部分：尺寸测量 GB/T5013.2---2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法 GB/T5470--2008塑料冲击法脆化温度的测定 GB7947一2010人机界面标志标识的基本和安全规则导体颜色或字母数字标识 GB/T8323.1-2008塑料烟生成第1部分：烟密度试验方法导则 GB/T11026.1一2003电气绝缘材料耐热性第1部分：老化程序和试验结果的评定 GB/T12706.1-2008额定电压1kV(Um=1.2kV)到35kV(U.=40.5kV)挤包绝缘电力电缆
及附件第1部分：额定电压1kV(U.=1.2kV)到3kV(U.=3.6kV)电缆
1 JG/T441—2014
GB/T17650.1-1998 3取自电缆或光缆的材料燃烧时释出气体的试验方法第1部分：卤酸气体总量的测定
GB/T17650.2一1998取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量 pH值和电导率来测定气体的酸度
GB/T17651.2一1998电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求 GB/T19666一2005阻燃和耐火电线电缆通则 JB/T6488.5—1999 9云母带耐火安全电缆用粉云母带 JB/T8137一1999电线电缆交货盘 BS7671：2008电气设备的要求IEE布线规则，第17版（Requircmentforelectricalinstallations
IEE Wiring regulations,Seventeenth edution)
EN50305：2002 铁路应用具有特殊防火性能的铁路机车车辆电缆试验方法（Railwayappli cations--Railway rolling stock cables having special fire performance-Test methods)
IEC60684-2：2011绝缘软管第2部分：试验方法（FlexibleinsulatingsleevingPart2：Meth ods of test)
3术语和定义
GB/T2900.10一2013界定的及以下术语和定义适用于本文件。
3.1
双层共挤double-layerextrusion 两种材料内外层同时挤出的一种工艺。
3.2
辐照交联 关irradiationcrosslinking 采用高能电子束或紫外光，使聚合物由线性结构转成三维网状结构的一种物理交联技术。
3.3
寿命servicelife 按照GB/T11026.1中规定的试验方法，采用阿累尼乌斯（Arrhenius）曲线推导出电线的使用年限
（本标准中规定导体平均工作温度70℃下电线的正常使用寿命不小于70年）。
4分类与标记
4.1按燃烧特性分类 4.1.1阻燃型
按阻燃型分类如下： a）无卤低烟阻燃代号为WDZ； b) 无卤低烟阻燃A类代号为WDZA； c) 无卤低烟阻燃B类代号为WDZB； d) 无卤低烟阻燃C类代号为WDZC； e) 无卤低烟阻燃D类代号为WDZD； f) 一级A类阻燃代号为ZR-IA； g) 级B类阻燃代号为ZR-IB； h) 一级C类阻燃代号为ZR-IC；
2
