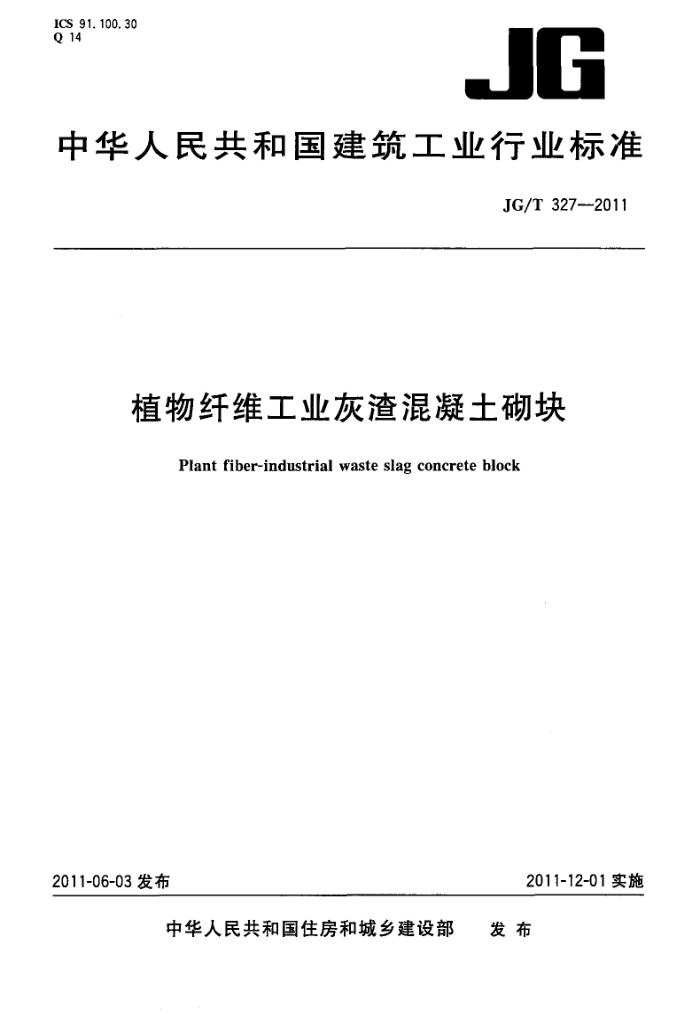

ICS 91. 100.30 Q 14
JG
中华人民共和国建筑工业行业标准
JG/T 327-2011
植物纤维工业灰渣混凝土砌块
Plant fiber-industrial waste slag concrete block
2011-12-01实施
2011-06-03发布
发布
中华人民共和国住房和城乡建设部 JG/T 327—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语 4 分类和标记 5 原材料 6 技术要求 7 试验方法
2
2
.
5
检验规则产品合格证、堆放和运输
8
4
9 JG/T327—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：国家住宅与居住环境工程技术研究中心。 本标准参加起草单位：湖北天然居墙材有限责任公司、中国建筑科学研究院、广州荣建建材有限
公司。
本标准主要起草人：何建清、林建平、高宝林、娄宽、张兰英、王刚、胡修坤、魏瑾钗、陈作奇、冯金秋、 李荣栋。
I JG/T327—2011
植物纤维工业灰渣混凝土砌块
1范围
本标准规定了植物纤维工业灰渣混凝土砌块的术语、分类和标记、原材料、技术要求、试验方法、检验规则、产品合格证、堆放和运输。
本标准适用于民用与工业建筑的非承重墙体，以及低层、多层砌体建筑承重墙体所采用的植物纤维工业灰渣混凝土块。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1596用于水泥和混凝土中的粉煤灰 GB/T4111混凝土小型空心砌块试验方法 GB/T5464建筑材料不燃性试验方法 GB6566建筑材料放射性核素限量 GB8624建筑材料及制品燃烧性能分级 GB/T17431.1轻集料及其试验方法第1部分：轻集料 GB/T18968墙体材料术语 JC/T209膨胀珍珠岩 JGJ52普通混凝土用砂、石质量及检验方法标准 JGJ 63 混凝土用水标准
3术语
GB/T18968界定的以及下列术语适用于本文件。
3. 1
植物纤维工业灰渣混凝土砌块plantfiber-industrialwasteslagconcreteblock 以水泥基材料为胶结料，以工业灰渣（包括煤渣、炉渣、煤研石）为集料，掺加植物纤维（主要包括秸
秆中的茎、壳部分）的砌块，简称砌块。分为承重砌块和非承重砌块。
植物纤维工业灰渣混凝土承重砌块，以水泥为胶结料，以工业灰渣和砂为基本集料、以植物纤维、磨细工业灰渣、粉煤灰为掺和料，经搅拌、振动、加压成型的空心砌块，强度等级在MU5.0及以上，简称 “承重砌块”。
植物纤维工业灰渣混凝土非承重砌块，以水泥和石膏渣为胶结料，以植物纤维、工业灰渣、聚苯乙烯颗粒和膨胀珍珠岩为基本集料，以粉煤灰为掺和料，经搅拌、振动、加压成型的砌块，强度等级在MU5.0 以下，简称“非承重砌块”。 3.2
秸秆fiberplant 成熟农作物茎、叶、穗部分的总称。通常指小麦、水稻、玉米、棉花和其他农作物在收获籽实后的剩
1 JG/T327—2011
余部分。 3. 3
石膏渣gypsumslag 石膏矿废石经焙烧、磨细形成的半水硫酸钙石膏粉。
4分类和标记
4.1分类 4.1.1规格
砌块主规格尺寸为390mm×190mm×190mm、390mm×240mm×190mm、390mm×140mm× 190mm、390mm×90mmX190mm，其他规格尺寸由供需协商确定，其相关技术指标应参照相近规格产品协商确定。
砌块按孔的排数分为：单排孔（1）、双排孔（2）。 砌块按用途分为承重砌块（S)、非承重砌块（I)。
4.1.2强度
砌块按抗压强度分为3.5、5.0、7.5、10.0四个等级。 4.1.3密度
硼块按干表观密度分为700、800、900、1000、1200、1400六个等级。 4.2标记 4.2.1产品标记
植物纤维工业灰渣混凝土砌块（PSCB)按产品名称、规格、强度等级、密度等级和标准编号的顺序进行标记。 4.2.2标记示例
示例：强度等级为3.5，密度等级为700的单排孔非承重砌块，其标记为： PSCB(1)1MU3.5700JG/T327—2011。
5原材料
5.1植物纤维
应做防腐、耐碱和胶凝处理，应干燥、无霉变，含水率不应大于12%；粉碎后长度6mm~12mm的纤维体积比应大于40%；承重砌块的纤维掺量不应大于砌块总质量5%。 5.2石膏渣
应经焙烧、磨细，细度应小于120目，硫酸钙（CaSO.）含量不应小于40%，石膏渣应经无钾盐和磷化物处理后使用。砌块成型过程中应对石膏渣做缓凝处理。承重砌块的石膏渣掺量不应大于砌块 5.3水泥
应采用硅酸盐水泥或普通硅酸盐水泥，其性能应符合GB175的要求。 2
