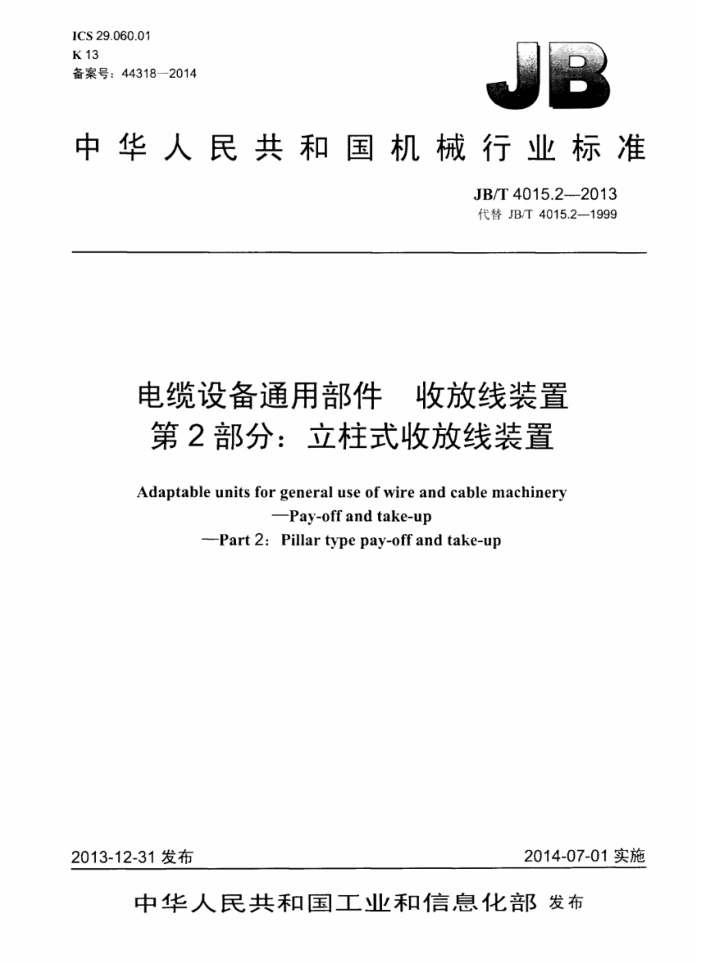

ICS29.060.01 K 13 备案号：44318—2014
中华人民共和国机械行业标准
JB/T4015.2-2013 代替JB/T4015.2—1999
电缆设备通用部件 收放线装置第2部分：立柱式收放线装置
Adaptable units for general use of wire and cable machinery
—Pay-offand take-up
Part 2: Pillar type pay-off and take-up
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4015.22013
目 次
前育范围
1
1
2规范性引用文件 3术语和定义 4型号和型式 4.1型号.. 4.2型式.. 5规格.. 6尺寸 6.1 外形尺寸
6.2 线盘支撑轴 6.3 升降机构... 6.4排线机构.. 7收线传动机构... 8放线张力机构附录A（资料性附录）立柱式收放线装置外形尺 A.1 外形尺寸 A.2地脚螺孔尺小图1立柱式光轴型收放线装置图2立柱式端轴型收放线装置，图A.1立柱式收放线装置的外形尺寸图A.2立柱式收放线装置的地脚螺孔尺寸表1立柱式收放线装置的型号表2立柱式收放线装置的规格和参数. 表3线盘支撑轴（光轴）的尺寸表4线盘支撑轴（端轴）的尺寸. 表5升降机构的螺杆尺寸. 表A.1立柱式收放线装置的外形尺寸系数，表A.2立柱式收放线装置的地脚螺孔尺寸系数
L JB/T4015.2—2013
前言
JB/T4015《电缆设备通用部件收放线装置》分为六个部分：
第1部分：基本技术要求：第2部分：立柱式收放线装置：一第3部分：行车式收放线装置：一第4部分：导轨式收放线装置：一第5部分：柜式收线装置：一第6部分：静盘式放线装置。 本部分为JB/T4015的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T4015.2一1999《电缆设备通用部件收放线装置第2部分：立柱式收放线装置》，
与JB/T4015.2--1999相比主要技术变化如下：
修改了立柱式收放线装置型号的表述（见表1，1999年版的表1）：一增加了立柱式收放线装置的规格（见表2、表3、表4和表5，1999年版的表2表3、表4和表5）：在线盘规格的参数中，将内宽/改为外宽1（见表2，1999年版的表2)：修改了丝杆排线机构的丝杆直径（见6.4.1，1999年版的5.4.1)；修改了光杆排线机构的光杆直径（见6.4.2，1999版的5.4.2）：一删除了“使用特性”，将其内容并入“范围”中（见第1章，1999年版的第1章和第8章）：一修改了立柱式收放线装置外形尺寸的公式表述形式（见附录A.1.1，1999年版的附录A1.1)：
在立柱式收放线装置的外形尺寸和地脚螺孔尺小的规定中增加了规格（见表A.1和表A.2，1999 年版的表A1和表A2）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司。江苏苏阳电工机械有限公司。 本部分主要起草人：唐远蓓、岳光明。张江。 本部分所代替标准的历次版本发布情况为：
JB/T4015.2-1985,JB/T4015.2—1999。
II JB/T4015.22013
电缆设备通用部件 收放线装置第2部分：立柱式收放线装置
1范围
JB/T4015的本部分规定了立柱式收放线装置的型式尺寸和技术要求。 本部分适用丁采用JB/T7600规定的PNS型机用线盘和JB/T8137规定的交货盘的立柱式收放线装
置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T2900.40电T名词术语电线电缆专用设备
3术语和定义
GB/2900.40界定的术语和定义适用本文件。
4型号和型式
4.1型号
立柱式收线装置和放线装置的型号见表1。
表1立柱式收放线装置的型号名称
型号 TSZG TSZD TFZG TFZD
适用范围
立柱式光轴型收线装置立柱式端轴型收线装置立柱式光轴型放线装置立柱式端轴型放线装置
纸包机、绞线纸包机、绞线机。成缆机。装铠机、挤塑机，挤橡机等
4.2 型式
立柱式收线装置和放线装置的型式如图1和图2所示。 JB/T4015.2—2013
说明：
一立柱式光轴型放线装置：一丝杆排线机构：一立柱式光轴型收线装置。
-
图1立柱式光轴型收放线装置
说明：
立柱式端轴型放线装置：一丝杆排线机构：
3一一立柱式端轴型收线装置。
图2立柱式端轴型收放线装置 JB/T4015.22013
5规格
立柱式收线装置和放线装置的规格和参数应符合表2的规定。
表2立柱式收放线装置的规格和参数
线盘规格
线缆规格
载重量 t
型号 规格 侧板直轻d
外宽1 mm 560~950 600~1 180 710-1500 1 120~[ 900 1 400~2 300 1 9002 500
轴孔直径d 最大外径 截面积
mm 16~95 4 25~240 6 50~400 10 120~800 12
mm
mm 80 80 80~125 80~~125 125~160 125~160
mm 25 32 40 80 100 250~1600 16 125 250~2 000 20
TSZG 1250 710~1 250 TSZD 1 600 800~1 600 TFZG 2 000 1000~2000 TFZD 2.500 16002 500 TSZD 3 150 2 000~3 150 TFZD 3 550 2 500~3 550
对应于最人线盘侧板直径。
L
6尺寸 6.1外形尺寸
立柱式收线装置和放线装置的外形尺寸和安装尺寸参见附录A。 6.2 2线盘支撑轴 6.2.1光轴
光轴的尺寸应符合表3的规定。
表3 线盘支撑轴（光轴）的尺寸
光轴直轻d
规格
图 水
mm 54
1 250
54, 70
1 600
70
2 000
95
2 500
6.2.2端轴
端轴的尺寸应符合表4的规定。 6.3升降机构
升降机构的螺杆尺寸应符合表5的规定。
3 JB/T4015.22013
表4 4线盘支撑轴（端轴）的尺寸
瑞端轴直径d
图 小
规格
mm
1 250
= -
80
1 600 2 000 2 500 3 150 3 550
80.125
125.140160
表5升降机构的螺杆尺寸
蝶杆直徐d
图 示
规格 1 250 1 600 2 000 2 500 3 150 3 550
mm
Tr48X8
O
Tr60X9
d
Tr70X10 Tr80X10
6.4排线机构 6.4.1 丝杆排线机构的丝杆直径为48mm。 6.4.2光杆排线机构的光杆直径为40mm.50mm和60mm
7收线传动机构
7.1立柱式收线装置采用单独电动机传动，可选用力矩电动机、电磁调速异步电动机（亦称滑差电机）交流变频电动机或直流电动机。当采用电动机的变速不能满足收线要求时，应增加机械变速机构。 7.2收线传动可采用齿轮副、蜗轮蜗杆副或圆弧蜗轮蜗杆副减速。
8放线张力机构
放线张力机构可为人工调节的摩擦副，也可为随机控制的主动张力机构。 JB/T4015.2—2013
附录A （资料性附录）
立柱式收放线装置外形尺寸
A.1外形尺寸
A.1.1 立柱式收放线装置的外形尺寸如图A.1所示，并按公式（A.1）～公式（A.10）确定：
A=Kad....
(A.1)
式中：
排线机构至收线装置的距离，单位为毫米（mm）：
门
KA- —A相对于d的系数： d- 一线盘侧板直径，单位为毫米（mm）。
LF-KLEd.
(A.2)
式中： LF一放线装置的宽度，单位为毫米（mm）： KuFL相对于d的系数。
Bp-KsFd, *
(A.3)
式中： B一放线装置的长度，单位为毫米（mm）： KBF--BF相对于d的系数。
Hr-KHed':
(A.4)
式中： H一放线装置的高度，单位为毫米（mm）： KHF Hr相对于d的系数。
Ls=KLsd
(A.5)
式中： Ls 收线装置的宽度，单位为毫米（mm）： KLs" Ls相对于"d,的系数。
Bs=Kasd
(A.6)
式中： Bs— 收线装置的长度，单位为毫米（mm）： KBs- -Bs相对于d的系数。
Hs-KHsd
(A.7)
式中： Hs-一收线装置的高度，单位为毫米（mm）： KHs——Hs相对于d的系数。
(A.8)
Lp-KLpd"
式中： Lp- 排线机构的宽度，单位为毫米（mm）： KLp—Lp相对于d的系数。
