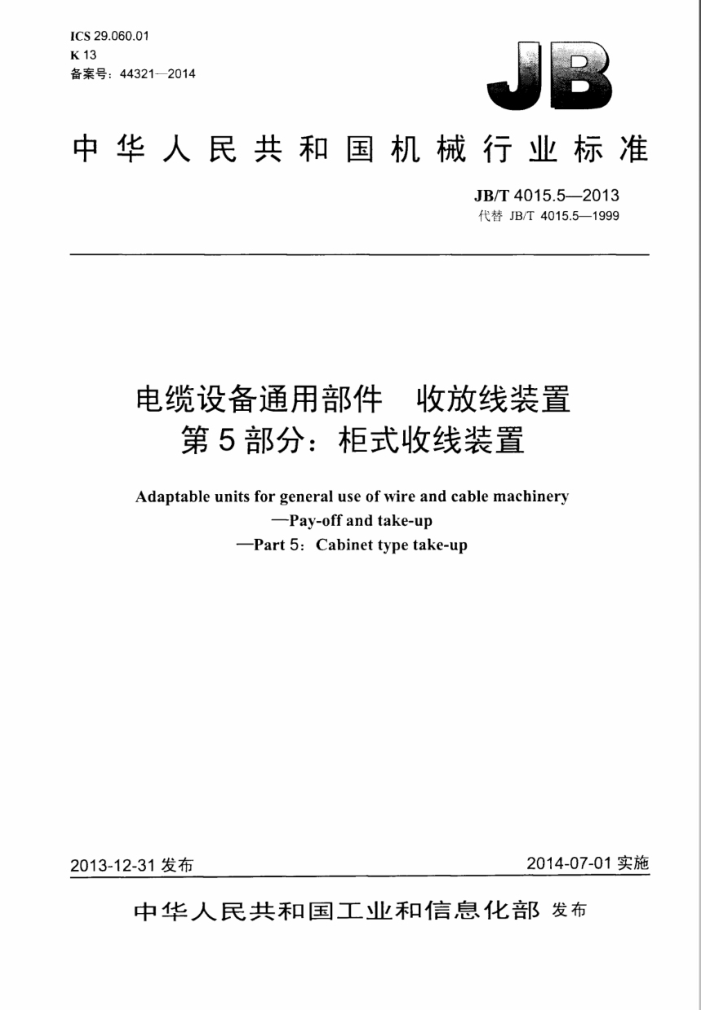

ICS29.060.01 K13 备案号：44321—2014
中华人民共和国机械行业标准
JB/T4015.5—2013 代替JB/T4015.5—1999
电缆设备通用部件 收放线装置
第5部分：柜式收线装置
Adaptable units for general use of wire and cable machinery
Pay-off and take-up Part5:Cabinettypetake-up
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4015.52013
目 次
前言. 1 范围 2 规范性引用文件 3术语和定义 4型号和型式.. ..型.. 4.2型式.. 5规格图1柜式收线装置的型式表1柜式收线装置的型号. 表2柜式收线装置的规格和参数
11
--
00 JB/T4015.52013
前言
JB/T4015《电缆设备通用部件 收放线装置》分为六个部分：
第1部分：基本技术要求：第2部分：立柱式收放线装置：第3部分：行车式收放线装置：第4部分：导轨式收放线装置：第5部分：柜式收线装置：第6部分：静盘式放线装置。
本部分为JB/T4015的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4015.5一1999《电缆设备通用部件收放线装置第5部分：柜式收线装置》，与JB/T
4015.5—1999相比主要技术变化如下：
修改了柜式收线装置型号的表述（见表1，1999年版的表1）：增加了柜式收线装置的规格（见表2，1999年版的表2）：在线盘规格的参数中，将内宽2改为外宽（见表2，1999年版的表2)：删除了“使用特性”，将其内容并入“范围”中（见第1章，1999年版的第1章和第6章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。 本部分主要起草人：唐远蓓、岳光明、张江。 本部分所代替标准的历次版本发布情况为：
-JB/T4015.5—1985，JB/T4015.5—1999
ⅡI JB/T4015.52013
电缆设备通用部件1 收放线装置
第5部分：柜式收线装置
1范围
JB/T4015的本部分规定了柜式收线装置的型式尺寸和技术要求本部分适用于采用JB/T8997规定的PND型机用线盘的柜式收线装置。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2900.40电工名词术语电线电缆专用设备
3术语和定义
GB/T2900.40界定的术语和定义适用于本文件。
4型号和型式
4.1型号
柜式收线装置的型号见表1。
表1# 柜式收线装置的型号
型号 TSG TSGD TSGP
名 称柜式单盘收线装置
适用范围
高速拉线机。高速带连续退火拉线机、挤塑机
柜式双盘对轴型收线装置
式双盘平行型收线装置
4.2型式
柜式收线装置的型式如图1所示。 JB/T4015.5-2013
TRR
c）柜式双盘平行型收线装置
a）柜式单盘收线装置 b）柜式双盘对轴型收线装置
图1柜式收线装置的型式
5规格
柜式收线装置的规格和参数应符合表2的规定。
表2柜式收线装置的规格和参数
载重量 kg
线缆规格
线盘规格
型号 规格 侧板直径品 外宽1 轴孔 裸导体 绝缘导体
直铃d mm 125 125 125 250 250
截面积 mm2
外径 mm 0.3 ~ 1.2 0.75~4 1.0~2.5
操导体 绝缘导体 150
mm
mm
100 170 350 500 600
400 500
400 500 630 710 800
300 375 475 530 600
TSG TSGD 630 TSGP 710
2.5 ~6 4~10 6~16 10~25
300 600 600 800
2.0~4.5 2.5~5.0 3.0 ~6.5
800
对应于最人线盘侧板直径。
2
