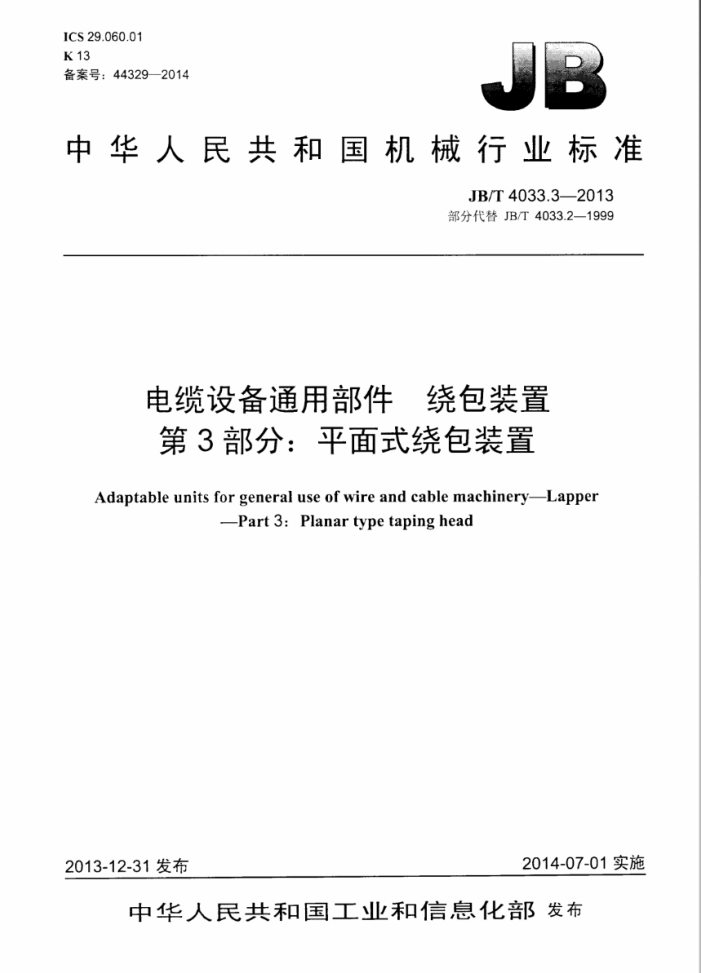

ICS29.060.01 K13 备案号：44329—2014
中华人民共和国机械行业标准
JB/T4033.32013 部分代替JB/T4033.2—1999
电缆设备通用部件 绕包装置第3部分：平面式绕包装置
Adaptable units for general use of wire and cable machinery-Lapper
Part 3: Planar type taping head
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T4033.3-2013
目 次
1
前音 1 范围 2 规范性引用文件 3 术语和定义 4 型号和型式， 4.1型号. 4.2型式. 5规格... 6尺寸
6.1 旋转体结构尺寸 6.2 带盘夹尺寸图1 平面式绕包装置的型式图2 旋转体结构尺寸.. 图3 带盘夹尺寸表1 平面式绕包装置的规格和参数表2 旋转体结构尺寸. 表3 带盘夹尺 JB/T4033.32013
前言
JB/T4033《电缆设各通用部件绕包装置》拟分为以下几个部分：
一第1部分：基本技术要求：第2部分：普通式绕包装置：
一第3部分：平面式绕包装置：一第4部分：半切线式绕包装置；
第6部分：切线式绕包装置：一第7部分：同心式绕包装置。 本部分为JB/T4033的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/4033.2一1999《电缆设备通用部件绕包装置第2部分：纸带绕包装置》的部分
内容，与JB/T4033.2一1999相比主要技术变化如下：
一修改了标准的名称：修改了标准的范用（见第1章，1999年版的第1章）：修改了该绕包装置型号的表述（见4.11999年版的3.1）：一修改了该绕包装置的规格和参数表（见表1，1999年版的表1）：一取消了关于半切线式纸带绕包装置的内容（见4.1，4.2和表1表2、表3，1999版的3.1和表1
表2，表3）：删除了使用特性”，将其内容并入“范围中（见第1章，1999年版的第1章和第6章）。
本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司，江苏苏阳电工机械有限公司。 本部分上要起草人：唐远蓓。岳光明。张江。 本部分所代替标准的历次版本发布情况为：
JB/T4033.21985.JB/T4033.2—1999（部分）。
II JB/T4033.3—2013
电缆设备通用部件绕包装置第3部分：平面式绕包装置
1范围
JB/T4033的本部分规定了平面式绕包装置的型式尺寸和技术要求。 本部分适用于绕包低压电缆绝缘纸带或其他结构纸带，云母带的非金属带绕包装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引别用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.40电工名词术语电线电缆专用设备
3术语和定义
GB/2900.40界定的术语和定义适用丁本文件。
4型号和型式
4.1型号
平面式绕包装置的型号为：TRPF。 4.2型式
平面式绕包装置的型式如图1所示。
图1平面式绕包装置的型式 JB/T4033.32013
5规格
平面式绕包装置的规格和参数应符合表1的规定。
表1 平面式绕包装置的规格和参数
线缆规格
速比
规格
空心轴最小孔轻 mm
最高转速
中心商 mm
型号 带盘直径
最人外轻 节距 mm
数量 级数 公比 r/min
d: mm
mm
250
15~80
80
130
1 000
TRPF
3. 6. 9 6
1.12
500
6尺寸
6.1旋转体结构尺寸
旋转体结构尺寸应符合图2、表2的规定。
图2旋转体结构尺寸表2旋转体结构尺寸
单位为毫米
规格 500
d 500
do 160
do 700
o
1 200
6.2 2带盘夹尺寸
带盘夹尺寸应符合图3、表3的规定。
2 JB/T4033.32013
图3 带盘夹尺寸表3 带盘夹尺寸
单位为牵米
规格 500
d 500
d 55
d 250
B 10~60
3
