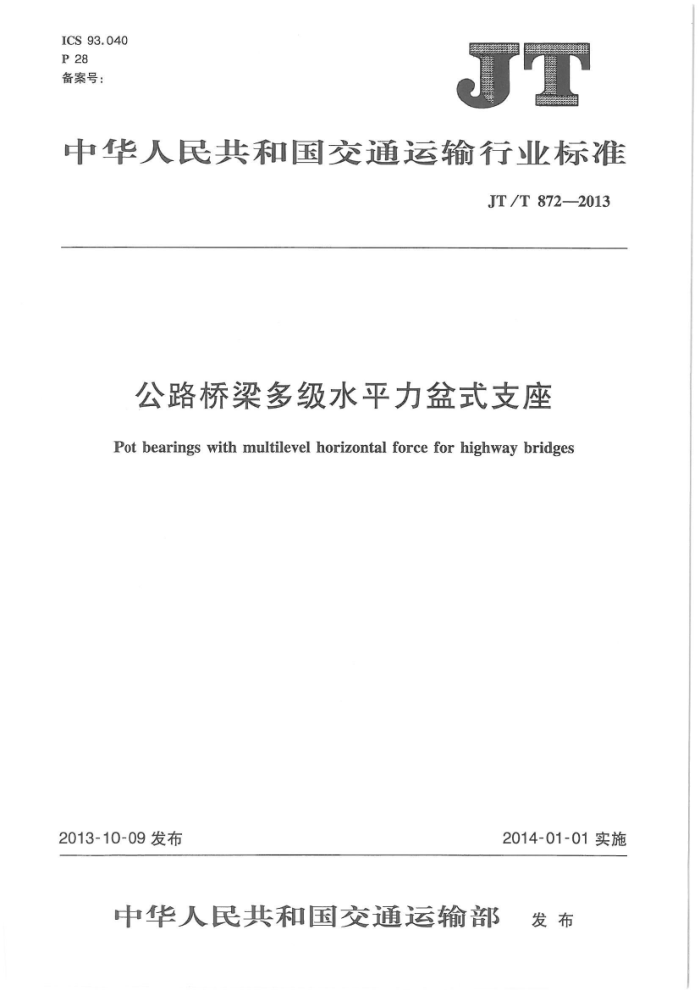

ICS 93.040 P 28 备案号：
中华人民共和国交通运输行业标准
JT/T872—2013
公路桥梁多级水平力盆式支座
Pot bearings with multilevel horizontal force for highway bridges
2014-01-01实施
2013-10-09发布
中华人民共和国交通运输部 发布 JT/T8722013
目 次
前言引言 1 范围 2 规范性引用文件 3术语、定义和符号
分类、型号及结构形式 5技术要求 6 试验方法· 7 检验规则 8包装、标志、运输和储存· 附录A（规范性附录） 改性聚四氟乙烯板荷载压缩变形试验方法附录B（规范性附录） 改性聚四氟乙烯板摩擦系数与线磨耗率试验方法附录C（规范性附录） 成品支座水平承载力试验方法
4
10 11 13 14 15 17
T JT/T872—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准主编单位：中交第一公路勘察设计研究院有限公司。 本标准参编单位：西安中交土木科技有限公司、衡水宝力工程橡胶有限公司、株洲时代新材料科技
股份有限公司、成都市新筑路桥机械股份有限公司、衡水市橡胶总厂有限公司、洛阳双瑞特种装备有限公司、丰泽工程橡胶科技开发股份有限公司、柳州东方工程橡胶制品有限公司、陕西鸿博百川工程材料有限公司、衡水华瑞工程橡胶有限责任公司。
本标准主要起草人：葛胜锦、刘土林、王掌军、周列茅、潘长平、彭泽友、王伟、张毅、陈广进、胡宇新、 夏玉龙、张永红、张培基、宋建平、王建强、王淑兰、卢瑞林、吴聪丽、刘静、刘志东、李建军、王恒涛。
Ⅱ JT/T872—2013
引言
公路桥梁多级水平力盆式支座具有结构合理、性能可靠、功能显著、安装方便、维养成本低、经济耐久等特点，且能够适应于不同的水平承载力要求，有着良好的推广应用前景。为进一步规范公路桥梁多级水平力盆式支座的技术质量要求，促进产品标准化、系列化和产业化，特制定本标准。
本标准的发布机构提请注意，声明符合本标准时，可能涉及4.3多级水平力盆式支座结构形式相关的专利的使用。
本标准的发布机构对于专利的真实性、有效性和范围无任何立场该专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，
就专利授权许可进行谈判。该专利持有人的声明已在本标准的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：中交第一公路勘察设计研究院有限公司地址：陕西省西安市高新区科技二路63号邮编：710075 请注意除上述专利外，本标准的某些内容仍可能涉及专利。本标准的发布机构不承担识别这些专
利的责任。
Ⅲ JT/T872—2013
公路桥梁多级水平力盆式支座
1范围
本标准规定了公路桥梁多级水平力盆式支座的产品分类、型号、结构形式、技术要求、试验方法、检验规则、包装、标志、运输和储存等，
本标准适用于竖向承载力为0.4MN~60MN的多级水平力盆式支座。
2规范性引用文件
3
Press
下列文件对于本 件的应 用是必不可少的。凡是注日期的引用文 仅注日 期的版本适用于本文件。凡是不注日期的 妈引思文 件，其最新版本（包括所有的修改单）适用于本
饭
优质价 素结构钢塑料 非泡沫塑料 密度的测定 第分 受渍法、液体 北重瓶法和滴定法烟 拉伸性能的测定 第2部分：模塑和挤塑塑料的试 金条件
GB/T 699 GB/T 1033 GB/T 1040 GB/T 1184 GB/T 159 GB/T 1800 GB/T 180 GB/T 3077 GB/T 3280
TO
u 代和位置公差 C低 合金高强度结构
未注
第，部分：公差、偏 美和# 合的基础
品几何技 规范投公差 木洲公美 差的线性和角度 公金结构钢
不 钢冷轧钢板和钢带
六文钻
GB/T 3398 塑 硬度测定 第1部分：球压痕法
耐候 吉构钢钢结构焊接规范
GB/T 4171 GB50661 HG/T2502 JT/T 391 JT/T 722
L
2017硅路桥心 式支座公路校
ei
构防腐涂装技术条件
3术语、定义和符号
3.1术语和定义
JT/T391界定的以及下列术语和定义适用于本文件 3.1.1
多级水平力盆式支座potbearingswithmultilevelhorizontalforce(JPZ) 在水平限位约束方向具有多级水平承载能力的盆式支座。
3.1.2
导轨guiderail 横断面呈倒T”形，在支座中起活动方向滑移导向和限位方向传递水平力作用的条状金属
1
