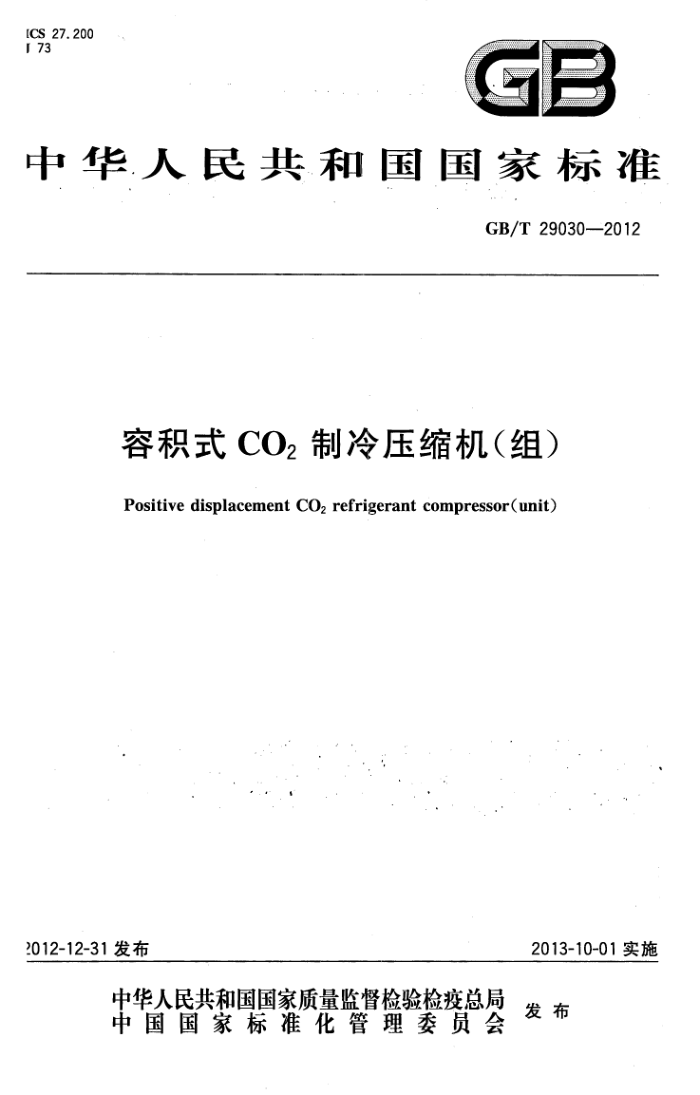

[CS 27. 200 173
GP
中华人民共和国国家标准
GB/T 29030-2012
容积式CO制冷压缩机（组）
Positive displacement CO2 refrigerant compressor(unit
2013-10-01实施
2012-12-31 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 29030—2012
目
次
前言 1 范围
规范性引用文件 3 术语和定义 4 名义工况 5 性能允差 6 试验规定
2
试验方法 8 输入功率计算 9 制冷系数计算 10 容积效率的计算 11 等嫡效率的计算 12X法和 Y法试验之间的偏差 13符号及定义附录A（资料性附录）公式中使用的符号及定义
7
9
10 10
10
11
11 12 GB/T 29030—2012
前言
本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会(SAC/TC238)归口。 本标准负责起草单位：合肥通用机械研究院、合肥通用环境控制技术有限责任公司、合肥天鹅制冷
科技有限公司、烟台冰轮股份有限公司、江苏白雪电器有限公司、浙江中广电器有限公司、广东美芝制冷设备有限公司。
本标准参加起草单位：珠海格力电器股份有限公司、上海汉钟精机股份有限公司、大金空调（上海）有限公司、江森自控楼宇设备科技(无锡)有限公司、上海三菱电机·上菱空调机电有限公司、比泽尔制冷技术(中国)有限公司、上海开利空调设备有限公司、浙江春晖空调压缩机有限公司、苏州英华特制冷设备技术有限公司、苏州苏净安发空调有限公司、温州会源节能科技有限公司。
本标准主要起草人：张秀平、张明圣、钟瑜、王汝金、金从卓、于志强、漆鹏程、陶玉鹏、陈振华、徐嘉、 邓壮、史剑春、胡祥华、童杏生、刘海峰、汤成忠、王洪明、陈毅敏、尤军、邵和勇。
II GB/T 29030—2012
表 1压缩机(组)名义工况
低温侧
高温侧 亚临界冷凝 冷凝器出口 排气
高温侧 -跨临界
压缩循环
吸气温度 °℃ 20 5 0 5 0 9 5 -25 10 5 25 32
蒸发温度 ℃ 10 -5 -10 -5 -10 -1 - 35
应用 (蒸发温度类型) 高蒸发温度中蒸发温度
压力 膨胀前温度 MPa
温度 过冷度“ ℃
循环类型
℃
℃ 20
10
跨临界亚临界 1 亚临界 2 跨临界 1 跨临界 2 跨临界 3° 亚临界 1 亚临界 2 亚临界 3 亚临界 4 跨临界 1 跨临界 2 跨临界 3d
15
0
9
35b
中蒸发温度
10
-5/5
0
-50
~20
低蒸发温度
35 25
35b
9
。该数据用于计算压缩机(组)的名义制冷量,实际试验时,为确保试验的准确性,该参数的数据可以选取3℃～ 5℃; b 该数据用于计算压缩机(组)的名义制冷量,实际试验时,为确保试验的准确性,该参数的数据可以远离 CO, 制冷剂的临界点,如可以选取20℃；该工况为汽车空调压缩机运行名义工况,转速1800 r/min; 1该工况为电冰箱用全封闭型电动机-压缩机运行名义工况。
5性能允差
压缩机制冷量或质量流量、输入功率和制冷系数的实测值与明示值的比值应满足表2的规定(测试工况与明示值对应工况相同）。
表 2 性能允差
压缩机应用(蒸发温度类型)
项 目
中蒸发温度 ≥92. 5% ≤107. 5% ≤105% ≥90%
高蒸发温度 ≥95% ≤105% ≤105% ≥90%
低蒸发温度" ≥90% ≤110% ≤105% ≥90%
制冷量或质量流量非名义工况运行条件下的功率名义工况运行条件下的功率制冷系数
对应表1中低蒸发温度跨临界工况3,制冷量或质量流量允差≥95%、功率允差105%（若制冷量或功率的实测值<100W,则这两项允差应控制在5W范围内）。
2 GB/T 29030--2012
b）测量的量与 X法相同的任何一种方法，例如假设 X法测量的是压缩机排气管的气体流量，则
其他测量压缩机排气管气体流量的试验方法就不再被选作Y法（如D2不能与K法组合）; c） 测量方法与 X法的原理相同的任一种方法，例如：假设 X法采用 D1 制冷剂气体流量计法，则
D2制冷剂气体流量计法就不再被选作Y法。
6.2.6试验方法 X法和 Y 法的组合 6.2.6.1亚临界循环压缩机试验方法组合按 GB/T 5773 执行。 6.2.6.2跨临界循环压缩机试验方法组合按表 3 执行。
表 3X法和Y法的组合
Y法
X法 A B c D1 D2 K
推荐
允许
K
D1、D2、K
AB.C、J、K A、B、CJ A、B、C、D1、J
J、K J D1.J
6.3 试验参数规定
试验时允许试验参数偏差的范围按表 4规定。
表 4 试验参数允许偏差
试验参数吸气压力排气压力吸气温度轴转速电压频率
测量值与规定值间的最大允许偏差 测量值的任一个读数相对于平均值的最大允许偏差
±1. 0% ±3.0℃ ±3. 0% ±2.0%
±0. 5% ±1.0℃
±1.0%
6.4测量仪表和准确度的规定 6.4.1 一般规定 6.4.1.1试验用的仪表类型,可采用一种或数种进行测量。 6.4.1.2试验用仪表应经校验合格,并在有效使用期内。 6.4.2温度测量 6.4.2.1测量温度的仪表有：玻璃水银温度计、热电偶、电阻温度计、半导体温度计和温差计。
4 GB/T 29030-—2012
6.4.2.2测量准确度如下：
a） 冷却介质和制冷剂的进、出口温度:准确度 士0.1℃; b）冷凝器中冷却水温度:准确度 士0.1℃; c）压缩机吸气温度、流量节流装置前温度:准确度士0.1℃; d）其他温度:准确度 士0.2℃。
6.4.2.3温度测量的规定如下：
a） 温度计的套管采用薄壁钢管或不锈钢薄壁管，垂直插入流体（温度计套管的尺寸不使气流受到
明显影响）。管径较小时可斜插逆流或用测温管,插人深度为 1/2管道直径。套管内注导热介质,读数时不应拔出温度计；
b）可能时,在用于测量冷却介质和制冷剂进、出口温差时,应在每次读数之后,交换进、出口温度
计进行测量，以提高测量准确度。
6.4.3压力测量 6.4.3.1测量压力的仪表有：弹簧管式压力表、压力传感器和水银柱大气压力计等。 6.4.3.2所有压力测量仪表,其绝对压力读数或压差读数的准确度均为 士1%以内。 6.4.3.3用水银大气压力计测量大气压力时，读数应作温度修正。 6.4.4流量测量 6.4.4..1 流量测量仪表有：液体计量容器、流量节流装置和质量或体积流量计等。 6.4.4.2 测量准确度如下：
a). 冷却介质、制冷剂液体的质量或体积流量：准确度为测量流量的土1%以内； b） 制冷剂气体流量：准确度为测量流量的士2%以内。
6.4.4.3流量测量规定如下：
a) 流量节流装置的设计、制造、安装与计算应按 GB/T 2624.1～2624.4的规定； b） 流量节流装置的压差读数应不小于 250 mm液柱高度。
6.4.5电工测量 6.4.5.1 电工测量仪表有：功率表（包括指示式和积算式）、电流表、电压表、功率因素表、频率表和互感器。 6.4.5.2测量准确度等级如下：
a) 功率表：指示式不低于0.5级精度、积算式不低于1级精度；
数字功率计：±0.2%量程; b）电流表、电压表、功率因素表和频率表:不低于0.5级精度； c）互感器:不低于0.2级精度。
6.4.5.3电工测量规定如下：
功率表测量值应在满量程的1/3以上（采用“两功率表"法测量时,其中一个功率表的测量值可以小于满量程的1/3）。用“两功率表”法或“三功率表”法测量三相交流电动机功率时，指示的电流和电压值应不低于功率表额定电流和电压值的60%；
对于数字功率计：如果使用电流互感器，电流的实际显示值应不低于互感器量程的20%。 6.4.6压缩机功率测量 6.4.6.1功率测量仪表有：转矩转速仪、测功计、标准电动机或其他测功仪表等。 6.4.6.2准确度为测定轴功率的 士1.5%以内。
5
