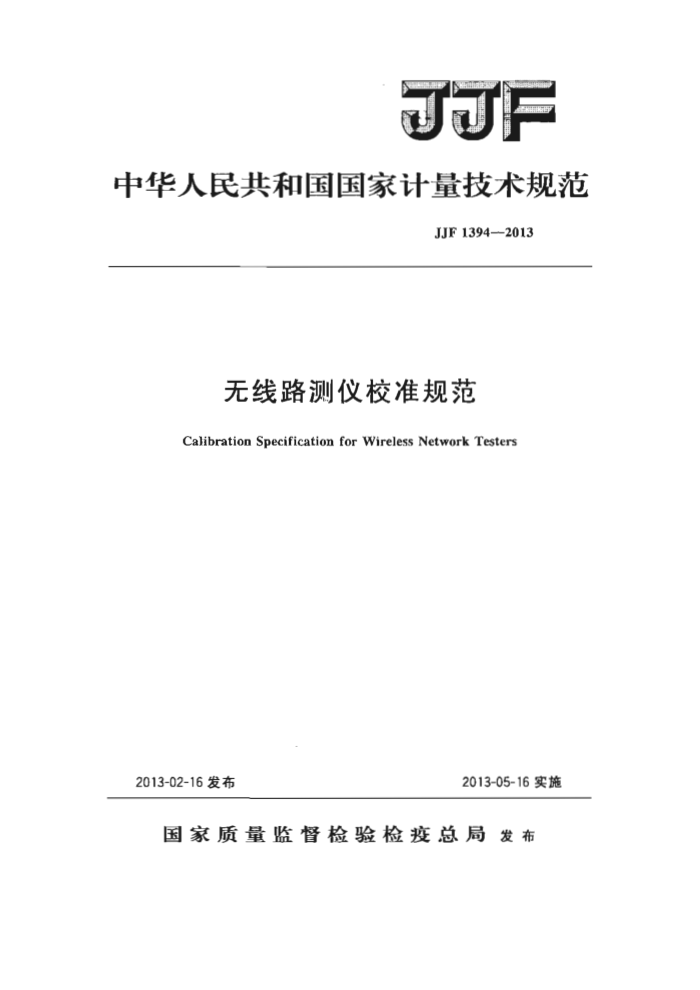

中华人民共和国国家计量技术规范
JJF1394—2013
无线路测仪校准规范
Calibration Specification for Wireless Network Testers
2013-02-16发布
2013-05-16实施
国家质量监督检验检疫总局发布 JJF 1394—2013
无线路测仪校准规范 Calibration Specification for WirelessNetwork Testers
JJF1394—2013
归口单位：全国无线电计量技术委员会主要起草单位：工业和信息化部通信计量中心参加起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1394—2013
本规范主要起草人：
郭隆庆（工业和信息化部通信计量中心）张容（工业和信息化部通信计量中心）
参加起草人：
方宏（中国计量科学研究院）周 峰（工业和信息化部通信计量中心） JJF1394—2013
目 录
(Ⅱ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) . (4) (4) (4) (7) (9) (10) (11) (19) (27) (37)
引言
范围 2 引用文件 3 术语和计量单位 3. 1 误差矢量幅度 3. 2 相位误差 3.3 波形质量· 3. 4 广播控制信道 3. 5 业务信道.... 3. 6 接入试探.·
1
概述 5 计量特性 5. 1 频率范围· 5. 2 发射电平 5. 3 发射频谱 5. 4 发射调制 5.5 接收电平... 6 校准条件 6. 1 环境条件 6.2 测量标准及其他设备
1
校准项目和校准方法 7. 1 外观及工作正常性检查 7. 2 GSM无线路测仪 7. 3 CDMA无线路测仪 9
7
校准结果表达.….. 9 复校时间间隔· 附录A 校准记录表格附录B 校准证书内页格式附录C 不确定度评定实例附录D 额率和信道号对应表
I JJF1394~2013
引言
本规范依据JJF1071—2010《国家计量校准规范编写规则》和JJF1059—1999《测量不确定度评定与表示》编制，校准规范中的无线路测仪包括GSM（GlobalSystemof MobileCommunication）无线路测仪和CDMA（CodeDivisionMultipleAccess）无线路测仪。
本规范中，发射电平、发射频谱和发射调制的校准方法参考广YDC023一2006 《800MHzCDMA1X数字蜂窝移动通信网设备测试方法：移动台第1部分基本无线指标、功能和性能》和YD/T1215一2006《900/1800MHzTDMA数字蜂宽移动通信网通用分组无线业务（GPRS）设备测试方法：移动台》中的相关内容。
本规范为首次发布。
Ⅱ JJF1394—2013
无线路测仪校准规范
1范围
本校准规范适用于GSM无线路测仪和CDMA无线路测仪的校准。 2 引用文件
本规范引用了下列文件： YDC023—2006800MHzCDMA1X数字蜂窝移动通信网设备测试方法：移动台
第1部分基本无线指标、功能和性能
YD/T1215—2006900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备测试方法：移动台
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1误差矢量幅度 errorvectormagnitude,EVM
在矢量坐标图（图1）上，由于射频放大器的非线性与噪声、传输通道的于扰与衰落等，使得矢量的幅度与相位产生变化，测量到的矢量与参考矢量的矢量差的幅度。该量为标量，通常表示为对参考矢量峰值的百分比。
Q1
测量久量 误差久量
多考矢量
图1误差矢量图
3.2相位误差phaseerror
在数字调制的载波信号中，一串码元的载波相位形成一个相位轨迹，每个码元相位差值与回归线之差。单位为度（"）。 3.3波形质量waveformquality
应用于CDMA系统中的度量参数，它是相关功率对总功率的比值；相关功率通常是由测得的信号与一个已知编码的作为参考的基带信号之间的互相关计算得到的。
1 JJF1394--2013
3.4广播控制信道broadcastingcontrolchannel，BCCH
传输通用信息，用于移动台测量信号强度和识别小区标志等。 3.5业务信道trafficchannel，TCH
用户（移动台）和基站之间的通信通路；用于用户业务和信令信号传输，包括成对的前向业务信道和反向业务信道。 3.6接入试探accessprobe
包括了一个前导和一个消息的接入信道发送过程。在长度上发送整数个顿，在内容上发送了一个接人信道消息。 4概述
无线路测仪通常是在测试手机的基础上，通过内部设置专用的软件，并配合外部测量软件，实现对手机与基站间的下行信息进行解码、翻译。无线路测仪可以模拟一个真实用户在网络中的感受，并能准确反映出网络的运行质量。 5计量特性 5.1 频率范围
GSM路测仪发射频率：890MHz～915MHz，1.71GHz~1.785GHz GSM路测仪接收频率：935MHz~960MHz，1.805GHz~1.88GHz; CDMA路测仪发射频率：824MHz~849MHz; CDMA路测仪接收频率：869MHz~894MHz。
5.2发射电平
GSM路测仪发射电平：电平范围：0dBm33dBm；电平最大允许误差：士（2dB～5dB）。
5.3发射频谱
900MHz频段GSM路测仪发射频谱：
1800>A/
6000>
频偏△F
kHz 100 200 250 400 ≥600 3000>4f
≥6 000
≥1 800 ≥3 000 63
限值 dB 1.8GHz频段GSM路测仪发射频谱：（输出功率≤24dBm）频偏AF
65
71
60
+0. 5 30 -33 60
250 400 1800>A≥600 6000>A≥1800 ≥6 000
kH2 100 200 限值
59
+0. 5 -30 33 60
60
67
dB
2 JJF1394—2013
CDMA路测仪发射频谱：
1.98 MHz~4MHz
频偏△F 限值/&B
885kHz~1.98MHz
-42
54
5.4 发射调制
GSM路测仪发射频率误差：土（载波频率×1×10-1）： GSM路测仪发射峰值相位误差：不超过20°； GSM路测仪发射均方根值相位误差：<5°； CDMA路测仪发射波形质量：>0.944； CDMA路测仪发射误差矢量幅度：<24%； CDMA路测仪发射相位误差：<17°； CDMA路测仪发射频率误差：士300Hz（在频段类别0）。
5.5接收电平
900MHz频段GSM接收电平范围：一40dBm-104dBm； 1.8CHz频段CSM接收电平范围：·40dBm~一100dBm; CDMA接收电平范围：一40dBm~一104dBm; 电平最大允许误差：士（4dB～6dB）。 注：以上所有指标不用于合格性判别，仅提供参考。
6 校准条件
6. 1 1环境条件 6.1.1环境温度：（23±5)℃。 6.1.2相对湿度：<80%。 6.1.3电源电压及频率：（220士11)V，（50士1)Hz。 6.1.4满足周围无强电磁场干扰及无影响校准系统正常工作的机械振动。 6.2测量标准及其他设备 6.2.1无线通信测试仪（以下简称综测仪）
通信标准制式：应包括被校无线路测仪的通信标准；频率测量范围：800MHz~2.2GHz; 频率准确度：1×10-8；输出电平范围：一110dBm~一30dBm；输出电平最大允许误差：士1.0dB；输人电平范围：50dBm~33dBm；输人电平测量最大允许误差：土（0.5dB～1.0dB)；频率误差测量最大允许误差：GSM：士（10Hz十f。X时基准确度）；
CDMA：上（30IIz十F。X时基准确度）；
GSM峰值相位误差测量最大允许误差：土2.0°； GSM均方根值相位误差测量最大允许误差：士0.6°；
m
