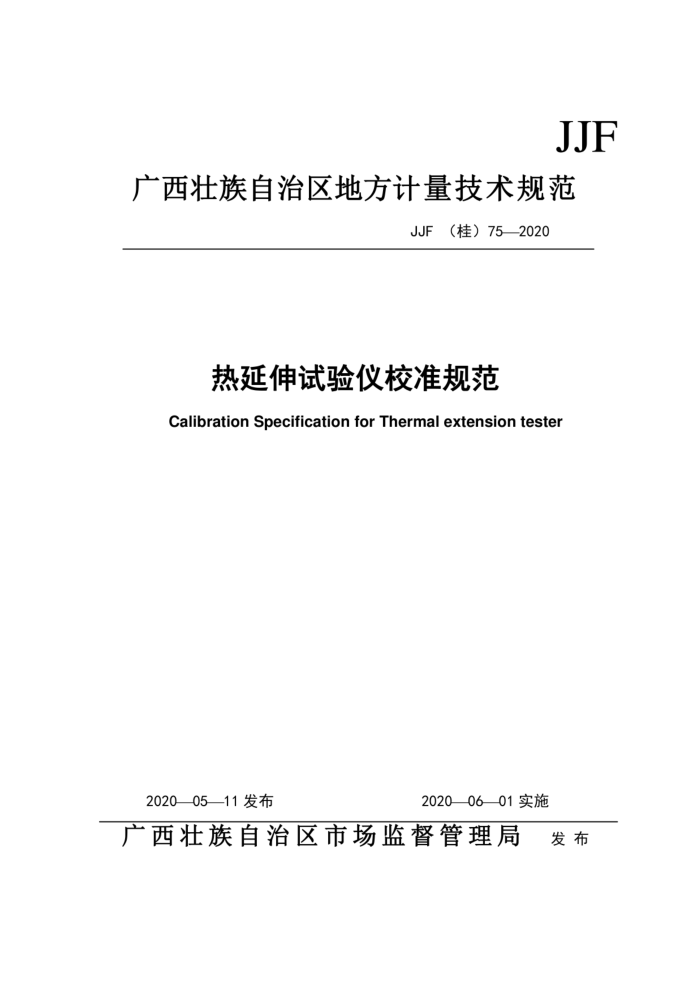

广西壮族自治区地方计量技术规范
JJF（桂）752020
热延伸试验仪校准规范 Calibration Specitication for Thermal extension tester
202005-11发布
20200601实瓶
广西壮族自治区市场监督管理局 发布 热延伸试验仪校准规范 CalibrationSpecificationfor
JJF (桂) 75-2020
Thermal extension tester
归口单位：广西壮族自治区市场监督管理局
主要起草单位： 广西壮族自治区计量检测研究院
本规范委托归口单位负责解释。 本规范主要起草人：
XXXXX（广西计量检测研究院）
XXXXX（广西计量检测研究院）
XXXXX（广西计量检测研究院）
XXXXX（广西计量检测研究院）
参加起草人：
XXXXX（广西计量检测研究院）
XXXXX（广西计量检测研究院）
XXXXX（广西计量检测研究院） 目录
引言 1范围. 2引用文件. 3术语和定义 4概述 5计量特性 5.1温度偏差， 5.2温度波动度 5.3温度均匀度， 5.4码示值误差， 5.5钢直尺示值误差. 5.6计时系统示值误差 6校准条件. 6.1 环境条件， 6.2 （测量）标准及其他设备 7校准项目和校准方法 7.1 校准项目 7.2 校准方法. 7.2.1温度参数的校准. 7.2.2础码示值误差的校准及连接零件的测量 7.2.3钢直尺示值误差的校准.. 7.2.4计时系统示值误差... 8校准结果表达， 9复校时间间隔.. 附录A校准原始记录格式. 附录B校准证书内页格式. 附录C温度偏差不确定度评定示例附录D码示值误差测量不确定度评定示例附录E钢直尺示值误差测量不确定度评定示例附录F计时系统示值误差测量不确定度评定示例
1
2 n
L
10 12 .14
.15 引言
本规范依据国家计量技术规范JJG1-1999《钢直尺》计量检定规程、JJG99-2006《 码》计量检定规程、JG237-2010《秒表》、JJF1001-2011《通用计量术语及定义》 JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》、JJF1094-2002《测量仪器特性评定》、JJF1101-2003《环境试验设备温度、湿度校准规范》、GB/T2951.21-2008《电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法-耐臭氧试验-热延伸试验-浸矿物油试验》、GB/T 2951.12-2008《电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法-热老化试验方法》
本规范为首次制定。 JJF（桂）75-2020
热延伸试验仪校准规范
1范围
本规范适用于对电缆、光缆、电线和软线等常用类型的绝缘和护套材料进行热延伸试
验的热延伸试验仪（热延伸试验装置）的校准。
2 引用文件
本规范引用了下列文件： JJG 1-1999
《钢直尺》计量检定规程 《码》计量检定规程 《秒表》计量检定规程通用计量术语及定义
JJG 99-2006 JJG 237-2010 JJF1001-2011 JJF1059.1-2012 测量不确定度评定与表示
国家计量校准规范编写规则测量仪器特性评定环境试验设备温度、湿度校准规范
JJF1071-2010 JJF1094-2002 JJF1101-2003 GB/T2951.12-2008《电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验
方法-热老化试验方法》
GB/T2951.21-2008《电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混
合料专用试验方法-耐臭氧试验-热延伸试验-浸矿物油试验》
凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3
3.1温度设定值 temperature setpoint
用试验箱控制装置设定的期望温度。
1 JJF（桂）75－2020
3.2温度偏差temperaturevariation
在稳定状态下，试验箱的温度设定值与几何中心点的温度测量平均值之差。 3.3温度波动度temperaturefluctuation
在稳定状态下，在给定的任意时间间隔内，工作空间内中心点的最高温度和最低温度之差的一半，冠于“士”即为温度波动度。
3.4温度均匀度temperatureuniformity
在稳定状态下，在给定的任意时间间隔内，每次测试中实测最高温度与最低温度之差。
4概述
烘箱（老化箱）
热延伸试验装置
控温装置及计时系统
热延伸试验仪结构图
热延伸试验仪通常由热延伸试验装置、控温装置、计时系统和烘箱（老化箱）组成，
热延伸试验是采用比适用温度高得多的试验温度和一定负重的条件下，经过较短时间的热老化的延伸率的变化来体现塑性变形和永久变形的一种试验。如果绝缘材料在热和负载作用下发生超出规定的形变，则会造成机械性能的损失，甚至造成线路的短路。通过热延伸试验，可以测试产品材料的抗变形能力。
热延伸试验仪（以下简称：试验仪）适用于橡皮绝缘和护套绝缘材料在负荷作用下塑性变形和永久变形的试验。
2 JJF （桂）75-2020
计量特性 5.1温度偏差：不超过生产厂家的规定 5.2温度波动度：不超过生产厂家的规定 5.3温度均匀度：不超过生产厂家的规定 5.4码示值误差：不超过生产厂家的规定 5.5钢直尺示值误差：不超过生产厂家的规定
5
5.6计时系统示值误差：不超过生产厂家的规定
校准条件 6.1环境条件 6.1.1环境温度与湿度
6
温度：（20±5）℃ 湿度：≤80%RH
6.1.2其他
无影响正常校准的外磁场（除地磁场外）、冷（热)辐射源以及其他振动等。
6.2测量标准及其他设备
测量标准装置引入的扩展不确定度U(k=2)应不大于试验仪相应参数允许误差绝对值的1/3。也可以参照表1选择使用符合相关技术要求的其他测量标准及其他设备。
表1: 序号 设备名称
技术要求
用途温度偏差的校准温度波动度的校准温度均匀度的校准
温度测量标准装置 U≤0.4℃(k=2)
1
量程：（0~500）g；分度：e=0.1g 码示值误差的校准
电子天平标准金属线纹尺 150mm；三等
2
连接零件的测量钢直尺示值误差的校准计时系统示值误差的校准
精度等级：D级
3 4 注：也可以选择使用符合相关技术要求的其他测量标准及其他设备
电子秒表
MPE:±0.5s/d
3
