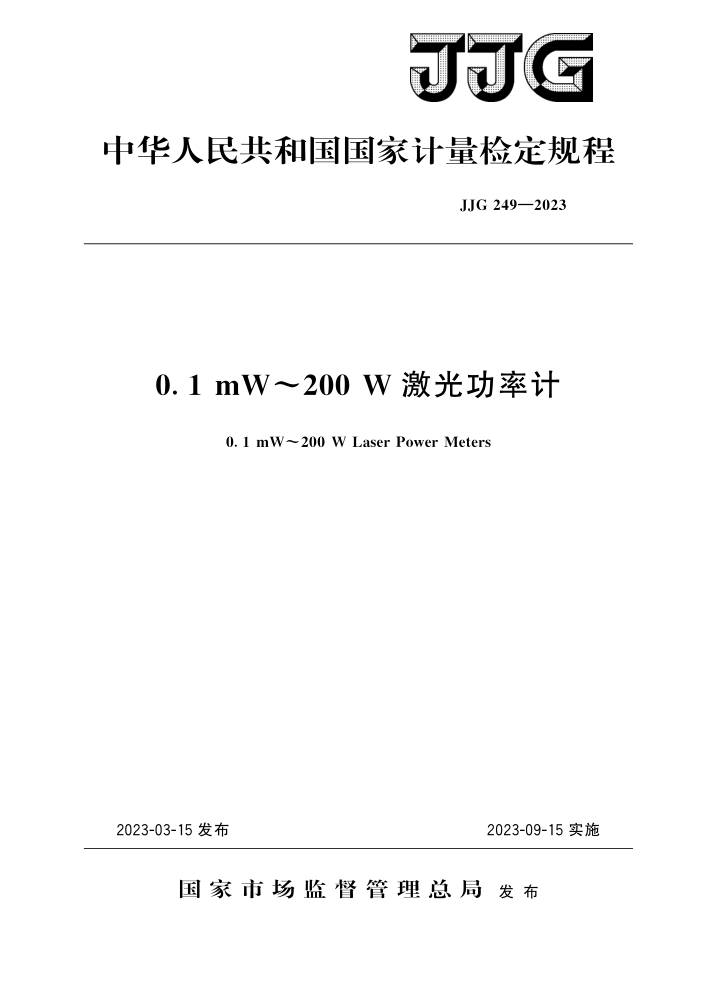

中华人民共和国国家计量检定规程
JJG 249—2023
0.1mW～200W激光功率计
0.1 mW~200 W Laser Power Meters
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG 249—2023
0.1mW～200W激光功率计
检定规程 Verification Regulation of
JJG249—2023 代替JJG249—2004
0.1 mW~200 W Laser Power Meters
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院
上海市计量测试技术研究院
参加起草单位：中国测试技术研究院
江苏省计量科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG 249—2023
本规程主要起草人：
邓玉强（中国计量科学研究院）夏钅 铭（上海市计量测试技术研究院）
李超辰（中国计量科学研究院）
参加起草人：
徐涛（中国计量科学研究院）陈潇潇（中国测试技术研究院）张帆 （江苏省计量科学研究院） JJG249—2023
录
目
引言 1 范围· 2 引用文件 3 概述· 4 计量性能要求 5通用技术要求 5. 1 标志 5.2技术资料及附件. 5.3外观 5.4安全防护说明· 6计量器具控制 6. 1 检定条件。 6.2 检定项目与检定方法 6.3 检定结果的处理· 6.4 检定周期·· 附录A检定记录格式附录B 检定证书/检定结果通知书内页格式附录C 激光功率计示值相对误差和修正因子检定不确定度评定示例附录 D 使用激光器输出功率监测系统检定的说明
(Ⅱ) 1） (1 ) (1) 1) (1) (1) (1) (1) (2) (2) (2) (2) (5) (5) (6) (8) (10) (13) JJG249—2023
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列文件。
JJG249《0.1mW～200W激光功率计》是对JJG249一2004的修订。与JG249 2004相比，除编辑性修改外，主要技术变化如下：
增加了引言：一计量性能要求删除了“计量范围”“响应度在辐照时的变化”和“修正系数不
确定度”，增加了“示值相对误差”；
修改了检定条件中“环境温度”和“相对湿度”的要求；修改了“修正系数的检定”“响应面不均匀性的检定”和“非线性的检定”，删
除了“最大辐射功率和辐照度的检定与计算方法”；
增加了“附录C激光器功率计示值相对误差和修正因子检定不确定度评定示
例”和“附录D使用激光器输出功率监测系统检定的说明”。
本规程历次版本发布情况为：
-JJG249—2004; —JJG293—1982 JJG249—1981。
II JJG249—2023
0.1mW~200W激光功率计检定规程
1范围
本规程适用于0.1mW～200W功率范围且0.3um~11um波长范围内激光功率计的首次检定、后续检定和使用中检查。其他范围的激光功率计校准可参照本规程执行。 2引用文件
本规程引用下列文件： JJG2078激光功率计量器具检定系统表 GB/T11153一2012激光小功率计性能检测方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
激光功率计是用于测量激光辐射功率量值的仪器。激光功率计通常由激光功率探测器和显示仪表组成。其工作原理是激光辐射功率被激光功率探测器探测后，直接或间接转变为电信号，在显示仪表中经信号处理，显示为被测激光功率量值，单位为W。
激光功率计按测量原理可分为光电型和热电型，按几何构造可分为平面型和空腔型，按光谱响应特性可分为光谱响应选择型和光谱响应平坦型，按是否具有自校准功能还可分为相对型和绝对型。
4 计量性能要求
4.1接收面响应不均匀性：≤5%。 4.2非线性：不超过士5%。 4.3示值相对误差：不超过士10%。 5通用技术要求
5.1标志
被检仪器应具有标牌，标明仪器的名称、型号、制造厂商及出厂编号。 5.2技术资料及附件
应提供必要的技术资料、附件、配件。 5.3外观
应无影响工作性能的电气、光学及机械故障或损伤；各开关和按键应标志清晰、接触良好、工作正常；屏幕应显示清晰。
1 JJG249—2023
5.4安全防护说明
使用时若可能产生危险辐射，需有明确的防护要求或安全说明。
6 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查， 6.1检定条件 6.1.1环境条件
环境温度：23℃士5℃，检定期间内温度变化不超过士2℃；相对湿度：≤80%；其他要求：检定区域内应无影响测量结果的空气波动、电磁干扰和背景辐射干扰。
6.1.2计量标准器和主要设备 6.1.2.1标准激光功率计
按JJG2078中2.4和2.5的规定，标准激光功率计应满足以下要求：功率范围：0.1mW~200W；波长范围：0.3um～11um（或特定波长）；相对扩展不确定度：U≤1.2%（k=2），量程区间：［0.1mW，0.1W；
Urel≤1.6%（k=2），量程区间：（0.1W，200W］。
6.1.2.2激光器（选配输出功率稳定或监测系统）
功率范围：0.1mW~200W；波长：0.3um～11um波长范围内的特定波长，波长变化不超过士2nm；输出功率不稳定度或功率监测比不稳定度（0.5h）：不超过士0.5%。
6.1.2.3激光衰减器
波长范围：0.3um~11um（或特定波长）。 注：使用激光衰减器时应注意其使用波长，入射功率不应超过其损伤阅值，保证激光衰减器与
探测器及激光器出射窗口间无引起辐射危害的反射，无影响衰减量的于涉；当激光器、输出功率稳定或检测系统具有功率调节功能时，激光衰减器为非必备项。
6.2检定项目与检定方法 6.2.1 检定项目
检定项目见表1。
表1检定项目一览表
检定项目
首次检定
后续检定
使用中检查
+ + + +
+
+
外观与功能检查接收面响应不均匀性非线性示值相对误差
+
+
注：“十”表示须检项目，“一”表示可不检项目。
2 JJG249—2023
6.2.2检定方法 6.2.2.1外观与功能检查
按5.1～5.4规定的内容，采用目视观察与手动试验相结合的方法检查。 6.2.2.2接收面响应不均匀性检定
a.检定装置框图接收面响应不均匀性检定装置框图见图1。
“输出功率稳定
激光器
激光衰减器
被检激光功率计
或监测系统
光阑 xt
图1接收面响应不均匀性检定装置框图
b.检定方法按图1所示的框图连接并调整检定装置。调整激光器或激光衰减器，使激光功率处
于检定量程内任一挡位的30%～80%之间，调整激光束垂直人射到被检激光功率计接收面。按GB/T11153一2012中5.3.2的规定，检定用激光束直径应为被检激光功率计接收面直径或对角线的1/20～1/5，检定区域直径应不小于被检激光功率计接收面直径或对角线的1/3。分别沿水平和垂直方向等间距移动被检激光功率计，记录每一位置的被检激光功率计示值，示值应扣除零点。各方向最少取3个等间隔测量点，且测量点数应为奇数。接收面响应不均匀性检定参考测量点位置示意图如图2所示，其中实心点为参考的测量点位置，虚线点为可增加的测量点位置。
. 0
.0.0.
O 一
图2接收面响应不均匀性检定参考测量点位置示意图
当激光器输出功率稳定度达不到6.1.2.2的要求且无激光功率稳定系统时，应使用激光器输出功率监测系统进行检定，相应的检定方法见附录D。
c.数据处理按公式（1）计算被检激光功率计的接收面响应不均匀性：
Pmax Pmin
(1)
Au:
P
式中： Pmax 被检激光功率计测量各检定位置的功率最大值； Pmin 被检激光功率计测量各检定位置的功率最小值；
P 被检激光功率计测量各检定位置的功率平均值。
3
