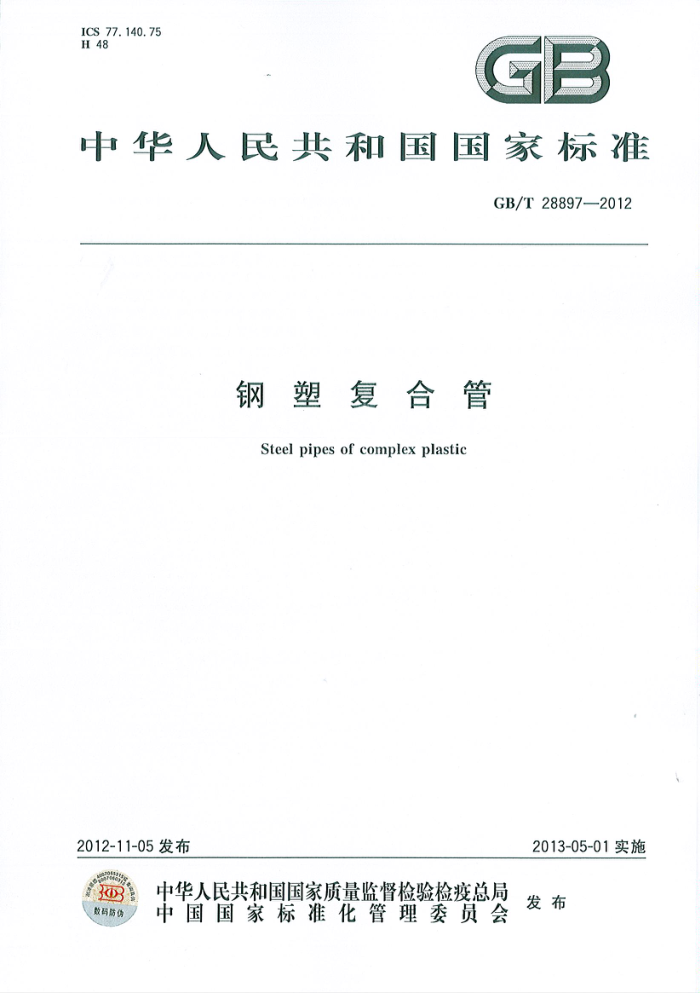

ICS 77.140.75 H 48
中华人民共和国国家标准
GB/T28897—2012
钢塑复合管 Steelpipesof complexplastic
2013-05-01实施
2012-11-05发布
3B 中华人民共和国国家质量监督检验检疫总局
数码防伪 中国国家标准化管理委员会 发布 GB/T 28897—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准参照DIN30670—1991《钢管和管件的聚乙烯覆塑层》JWWAK116—2004《给水用硬聚氯
乙烯内衬钢管》、WSP039一2005《带法兰聚乙烯粉末衬里钢管》起草。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：浙江金洲管道科技股份有限公司、天津友发钢管集团有限公司、上海莘天实业有
限公司、上海德士净水管道制造有限公司、本溪经济开发区本钢天和钢管有限责任公司、天津市必拓制钢有限公司、广东联塑市政工程管道有限公司。
本标准主要起草人：钱乐中、沈涂荣、杨伟芳、刘玉柱、滕万波、蒋建明、陈阵、于富强、林少全。
I GB/T28897—2012
钢塑复合管
1范围
本标准规定了钢塑复合管（简称钢塑管）的术语和定义、分类及代号、订货内容、尺寸、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志、质量证明书、运输和贮存。
本标准适用于输送生活用饮用水、冷热水、消防用水、排水、空调用水、中低压燃气、压缩空气等介质的钢塑管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T244金属管弯曲试验方法 GB/T246金属管压扁试验方法 GB/T1033.1 塑料非泡沫塑料密度的测定第1部分浸渍法、液体比重瓶法和滴定法 GB/T1040（所有部分）塑料拉伸性能的测定 GB/T1633热塑性塑料维卡软化温度（VST)的测定 GB/T1732 漆膜耐冲击性测定法 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2914 塑料氯乙烯均聚和共聚树脂挥发物（包括水）的测定 GB/T 3091 低压流体输送用焊接钢管 GB/T4956 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB5135.11一2006自动喷水灭火系统第11部分：沟槽式管接件 GB/T6554 电气绝缘用树脂基反应复合物第2部分试验方法电气绝缘涂敷粉末试验方法 GB/T6742 色漆和清漆弯曲试验（圆柱轴） GB/T 8163 输送流体用无缝钢管 GB/T9119 平面、突面板式平焊钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T10002.1 给水用硬聚氯乙烯(PVC-U)管材 GB/T13295水及燃气管道用球墨铸铁管、管件和附件 GB/T13663给水用聚乙烯(PE)管材 GB/T15558.1燃气用埋地聚乙烯（PE)管道系统第1部分：管材 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18742.1冷热水用聚丙烯管道系统第1部分：总则 GB/T18992.1冷热水用交联聚乙烯（PE-X)管道系统第1部分：总则 GB/T18993.1冷热水用氯化聚氯乙烯（PVC-C)管道系统第1部分：总则 CJ/T175冷热水用耐热聚乙烯（PE-RT)管道系统
1 GB/T28897—2012
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢塑复合管steelpipesofcomplexplastic 以钢管为基管，在其内表面或外表面或内外表面粘结上塑料防腐层的钢塑复合产品。
3.2
衬塑复合钢管 steel pipes of liningplastic 在钢管内壁粘衬薄壁塑料管的钢塑复合管。
3. 3
涂塑复合钢管 Fcoatingplastic steel pipe 在钢管内或内外表面熔融一层塑料粉末的钢塑复合管。
3. 4
外覆塑复合钢管 external coating plastic steel pipe 在钢管外表 表面裂塑熔融的胶粘剂和熔融的塑料层的钢塑复合管
4分类及代号
4.1钢塑管按其防腐形式分类及代号如下：
a）衬塑复合钢管，代号为Sp- b）涂塑复合钢管，代号为SPT c）外覆塑复合钢管，代号为 SP-F
4.2钢塑管按输送介 质分如下
a）冷水用钢塑复合管； b）热水用钢塑复合管，外表面宜有红色标志或按红色制作内衬塑料管。
4.3钢塑管的塑层材料分类及代号如下：
a）聚乙烯，代号为PE, b) 耐热聚乙烯，代号为PE-RT c) 交联聚乙烯，代号为PE-X； d) 聚丙烯，代号为PP； e) 硬聚氯乙烯，代号为PVC-U； f) 氯化聚氯乙烯，代号为PVC-C； g）环氧树脂，代号为EP。
4.4 钢塑管的产品标记代号由防腐形式代号、塑层材料代号和公称通径组成。
示例1：公称通径为100mm、内衬氯化聚氯乙烯的衬塑复合钢管，其标记代号为：SP-C-(PVC-C)-DN100 示例2：公称通径为80mm、涂环氧树脂的涂塑复合钢管，其标记代号为：SP-T-(EP)-DN80 示例3：公称通径为50mm、外覆塑聚乙烯的外覆塑复合钢管，其标记代号为：SP-F-（PE)-DN50 示例4：公称通径为100mm、内衬氯化聚氯乙烯、外覆塑聚乙烯的钢塑管，其标记代号为：SP-C-（PVC-C)-F-
(PE)-DN100
2 GB/T28897—2012
5订货内容
按本标准订购钢塑管的合同或订单至少应包括下列内容： a）本标准编号； b) 复合前钢管（简称基管）所执行标准号； c) 产品名称； d) 塑层材料； e) 基管钢的牌号； f) 订购的数量； g) 尺寸规格（外径×壁厚或DN公称通径壁厚，单位为毫米）； h) 长度（单位为毫米，mm）； i) 制造工艺； i) 交货状态； k) 特殊要求。
6尺寸、重量及允许偏差
6.1 基管尺寸及允许偏差
基管外径和壁厚及允许偏差应符合基管所执行标准的规定。 6.2长度 6.2.1 通常长度
钢塑管的通常长度为3000mm~12000mm。
6.2.2 定尺长度
钢塑管的定尺长度一般为6000mm或12000mm，其允许偏差为+2°mm。 6.2.3范围长度
钢塑复合无缝钢管可按范围长度供货，范围长度应在通常长度范围内。
6.3 塑层尺寸及允许偏差
衬塑复合钢管和外覆塑复合钢管塑层尺寸及允许偏差应符合表1的规定，涂塑复合钢管塑层的最小厚度应符合表2的规定。 6.4重量
钢塑管按实际重量交货，也可按基管理论重量或长度交货，基管理论重量按基管所执行标准的相关规定进行计算。
3 GB/T288972012
表1衬塑管和外覆塑复合钢管塑层厚度和允许偏差
单位为毫米
内衬塑料层厚度
法兰面覆塑层厚度
外覆塑层最小厚度 0. 5 0.6 0.7 0. 8 1. 0 1. 1 1. 1 1. 2 1. 3 1. 4 1.5
公称通径
DN 15 20 25 32 40 50 65 80 100 125
允许偏差
允许偏差
+0. 2
1. 0
1. 5
0. 2
+不限
0.5
+0, 2 -0.2
1. 5
2. 0
1:0.
150
20 25 30 350 400 450 500
10
不
2
2. 5
涂塑复合钢管塑层的最小厚度
单位为毫米
表2
外面涂塑层最小厚度
内面涂塑层最小厚度
公称通径 DN
聚乙烯
环氧树脂
聚乙烯
环氧树脂
15 20 25 32 40 50 65
0.3
0.5
0. 4
0. 3
A GB/T 28897—2012
表2（续)
单位为毫米
外面涂塑层最小厚度
内面涂塑层最小厚度
公称通径 DN
聚乙烯
聚乙烯
环氧树脂
环氧树脂
80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1 000 1 100 1 200
0. 6
0. 5
0.35
0.35
0.8
0.6
1. 0
0. 4
0. 4
0. 8
1. 2
0.45
1. 0
0.45
技术要求
7
7.1基管 7.1. 1 基管
基管为直缝或螺旋缝的焊接钢管应符合GB/T3091的规定；基管外防腐为镀锌的，其镀锌层应符合GB/T3091的规定。
基管为无缝钢管的应符合GB/T8163的规定。 根据需方要求，经供需双方协议，并在合同中注明，可采用其他符合相关标准的钢管制造钢塑管。
7.1.2焊在基管上的连接附件
焊在基管上的钢法兰尺寸应符合GB/T9119或其他相应标准的规定。 钢法兰材质应符合GB/T9124或其他相应标准的要求。 带法兰的衬塑复合钢管的内衬塑层应和法兰面覆塑层连成一个整体。带法兰的涂塑复合钢管的法
5 GB/T28897—2012
兰密封面应覆盖涂塑层。
焊在钢管上的钢承口尺寸应符合GB/T13295的规定。 7.1.3钢管表面预处理 7.1.3.1钢管应进行表面预处理去除钢塑结合面的铁锈、内毛刺和污垢。 7.1.3.2衬塑或涂塑用直缝焊接钢管内应除去内毛刺，衬塑用直缝焊接钢管内毛刺残留高度应不大于衬塑层规定厚度的1/3，涂塑用直缝焊接钢管内毛刺残留高度应不大于0.5mm。 7.2塑料材料 7.2.1内衬塑料材料
给水用内衬聚乙烯（PE)钢塑管的内衬塑料材料应符合GB/T13663对塑料材料的要求。 燃气用内衬聚乙烯（PE)钢塑管的内衬塑料材料应符合GB/T15558.1对塑料材料的要求。 冷热水用内衬耐热聚乙烯(PE-RT)钢塑管的内衬塑料应符合CJ/T175对塑料材料的要求。 冷热水用内衬交联聚乙烯（PE-X)钢塑管的内衬塑料材料应符合GB/T18992.1对塑料材料的
要求。
冷热水用内衬聚丙烯（PP)钢塑管的内衬塑料材料应符合GB/T18742.1对塑料材料的要求。 给水用内衬硬聚氯乙烯（PVC-U)钢塑管的内衬塑料材料应符合GB/T10002.1对塑料材料的
要求。
冷热水用内衬氯化聚氯乙烯(PVC-C)钢塑管的内衬塑料材料应符合GB/T18993.1对塑料材料的要求。 7.2.2涂塑用塑料材料 7.2.2.1涂塑用环氧树脂(EP)粉末应符合表3的规定。
表3环氧树脂粉末的性能
项目密度/（g/cm）粒度分布/% 不挥发物含量/% 水平流动性/mm 胶化时间/s 冲击强度/(kg·cm）弯曲试验（2mm）
指标 1.3~1.5
检验方法 GB/T 1033.1 GB/T 6554 GB/T 6554 GB/T 6554 GB/T 6554 GB/T 1732 GB/T 6742
筛上150μm≤3；筛上250μm≤0.2
≥99.5 22~28
≤120(200℃)
≥50 合格
卫生性能（输送生活冷热水、饮用水）
符合GB/T17219的要求
7.2.2.2 涂塑用聚乙烯树脂（PE)粉末应符合表4的规定。
