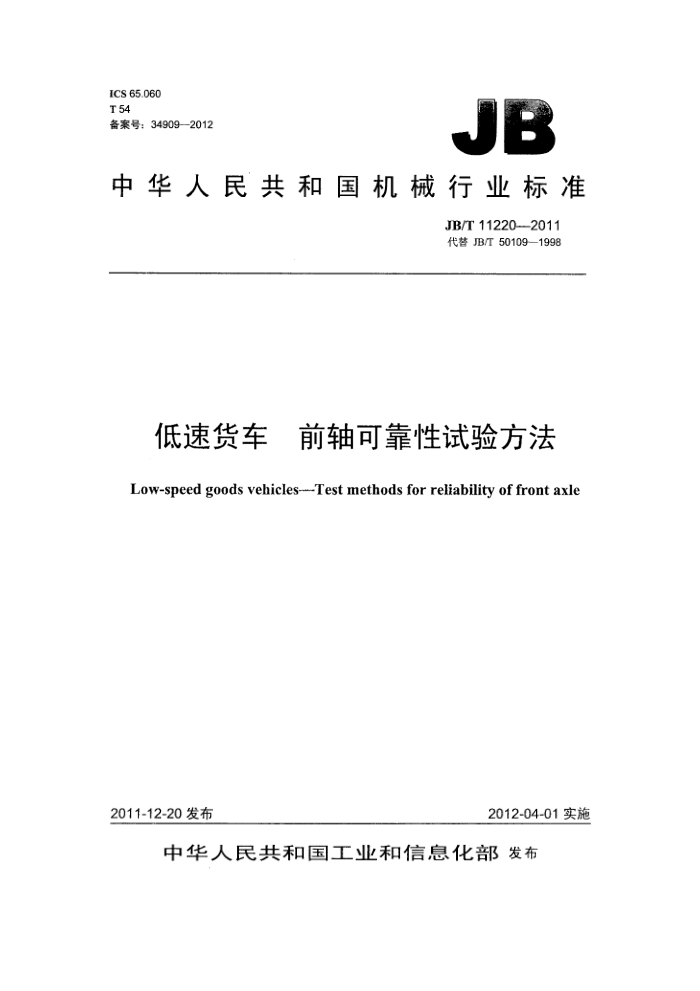

ICS 65.060 T 54 备案号：34909—2012
JB
中华人民共和国机械行业标准
JB/T 11220-2011 代替JB/T50109—1998
低速货车 前轴可靠性试验方法 Low-speed goods vehicles----Test methods for reliability of front axle
2012-04-01实施
2011-12-20 发布
中华人民共和国工业和信息化部发布 JB/T 112202011
目 次
前言. 范围.
..I
1 2 规范性引用文件
试验项目...
3
前轴垂直弯曲静强度、
4
4.1样品.. 4.2试验.. 前轴垂直弯曲疲劳寿命
5
5.1样品. 5.2试验. 评价指标..
6
2 JB/T 11220—2011
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T50109-1998《四轮农用运输车前轴可靠性考核试验规范》，与JB/T50109—1998
相比主要技术变化如下：
一标准名称由原来的《四轮农用运输车前轴可靠性考核试验规范》改为《低速货车前轴可靠性试验方法》，“四轮农用运输车”名称更改为“低速货车”；一增加了规范性引用文件; 一增加了“5.2.3.3试验机工作频率不高于500次/min”和“5.2.3.4开机预加下限试验载荷，
而后加交变载荷进行试验”的规定。 本标准由中国机械工业联合会提出。 本标准由全国低速汽车标准化技术委员会（SAC/TC234）归口。 本标准负责起草单位：国家农机具质量监督检验中心、机械工业农用运输车发展研究中心。 本标准参加起草单位：山东五征集团有限公司、山东时风（集团）有限责任公司、北汽福田汽车股
份有限公司诸城汽车厂、四川南骏汽车集团有限公司。 示本标准主要起草人陈戈、吕树盛、王侠民、林连华、仲伟坤、李兆峰、丁吉康、张蒙、郑悦。
本标准于1998年首次发布，本次为第一次修订。
II JB/T 11220—2011
低速货车 前轴可靠性试验方法
1 范围
本标准规定了低速货车前轴可靠性试验项目和试验方法。 本标准适用于低速货车前轴的可靠性试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T10513三轮汽车和低速货车前轴技术条件 3试验项目
前轴可靠性试验项目包括： a）前轴垂直弯曲静强度； b）前轴垂直弯曲疲劳寿命。
4小前轴垂直弯曲静强度X.Spsp.goV.cn 4.1样品
试验样品从被试验单位批量生产的不少于50件的检验合格品中随机抽取3件。 4.2试验 4.2.1试验设备
采用液压试验机或其他加载装置，试验载荷误差不超过士1%。 4.2.2试验程序 4.2.2.1调整试验装置，使万向节的轴线在前轴两主销孔轴心线所确定的平面内。 4.2.2.2试验载荷应对称地加在两个钢板弹簧座中心，并垂直于钢板弹簧座平面，支点在两万向节轴线上，其距离为前轴两车轮的轮距。力点和支点亦可互换。 4.2.2.3试验载荷应一次加至任一零件断裂或严重塑性变形为止，中间不得反复。记录试件破坏时的最大载荷。 4.2.3数据处理 4.2.3.1每根前轴垂直弯曲强度储备系数kn;按公式（1）计算：
kn, = Im
(1)
19
式中： Qn:前轴破坏载荷，单位为牛（N); q -前轴静满载轴荷，单位为牛（N)。
4.2.3.2取3根前轴储备系数kn；的最小值knmin为评价参数。 5前轴垂直弯曲疲劳寿命 5.1样品
试验样品从被试验单位批量生产的不少于50件的检验合格品中随机抽取5件。 JB/T 11220—2011
5.2试验 5.2.1试验设备
采用液压试验机或相应的其他试验机，试验载荷误差不超过土1%。 5.2.2 ：试验载荷
试验载荷应为正弦波交变载荷，其下限载荷为0.5倍静满载轴荷，上限载荷为3.5倍静满载轴荷。 试验频率根据设备要求确定。
5.2.3试验程序 5.2.3.1调整试验装置，使万向节的轴心线在前轴两主销孔轴线所确定的平面内。 5.2.3.2试验载荷应对称地加在两个钢板弹簧座中心，并垂直于钢板弹簧座平面，支点在两万向节轴线上，其距离为前轴两车轮的轮距。力点和支点亦可互换。 5.2.3.3试验机工作频率不高于500次/min。 5.2.3.4开机预加下限试验载荷，而后加交变载荷进行试验。 5.2.3.5 5试验至任一零件断裂或严重塑性变形时停机，记录停机时试验时间（次数）、频率、损坏或断裂情况。 5.2.4数据处理
前轴疲劳寿命按对数正态分布处理。
评价指标
前轴垂直弯曲强度储备系数kn和前轴垂直弯曲疲劳寿命应符合JB/T10513的规定。
