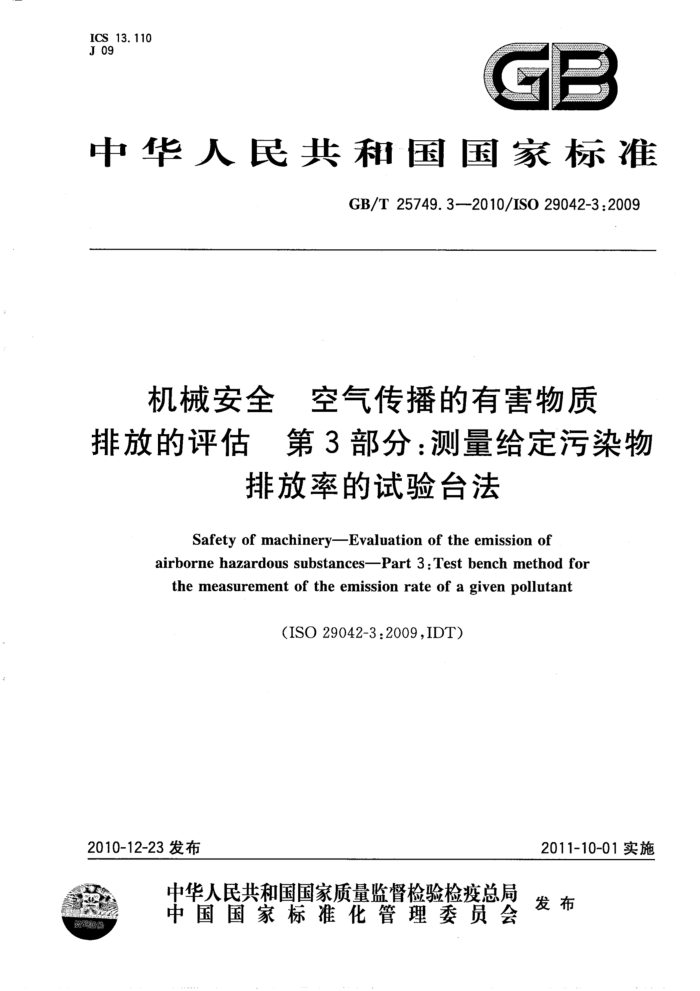

GB/T 25749.3-2010 机械安全 空气传播的有害物质排放的评估 第3部分:测量给定污染物排放率的试验台法 ICS 13.110
J 09
中华人民共和国国家标准
GB/T25749.3—-2010/IS029042-3:2009
机械安全 空气传播的有害物质
排放的评估 第3部分:测量给定污染物
排放率的试验台法
Safety of machinery-Evaluation of the emission of airborne hazardous substancesPart 3:Test bench method for the measurement of the emission rate of a given pollutant
(ISO 29042-3:2009,IDT)
2011-10-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25749.3--2010/ISO29042-3:2009
目 次
前言引言 1范围 2规范性引用文件 3 术语和定义 4 原理 5 试验台的描述 6试验方法
n
6.1机器的位置 6.2机器的操作 6.3采样平面和测量程序 7结果的表示 8试验报告参考文献·
3 GB/T25749.3--2010/ISO29042-3:2009
前言
GB/T25749《机械安全空气传播的有害物质排放的评估》由以下9部分组成:
第1部分:试验方法的选择一第2部分:测量给定污染物排放率的示踪气体法第3部分:测量给定污染物排放率的试验台法第4部分:测量排气系统捕获效率的示踪法第5部分:测量不带导管出口的空气净化系统质量分离效率的试验台法 -第6部分:测量带导管出口的空气净化系统质量分离效率的试验台法第7部分:测量污染物浓度的试验台法第8部分:测量污染物浓度的室内法第9部分:净化指数
-
本部分是GB/T25749的第3部分。 本部分等同采用ISO29042-3:2009《机械安全空气传播的有害物质排放的评估第3部分:测量
给定污染物排放率的试验台法》(英文版)。
本部分等同翻译ISO29042-3:2009。为便于使用,本部分做了下列编辑性修改:
删除了ISO前言,重新编写了前言;删除了国际标准言中关于ISO/TC199工作范围的内容;删除了国际标准引言中关于国际标准与欧洲标准的关系的内容;第1章中的列项编号修改为"a)、b)、c)、d)、e)”;用表示根号的符号“”代替国际标准中的“”;将规范性引用文件的导语按GB/T1.1一2009进行了修改,并将ISO29042-3:2009引用的国际标准改为对应的国家标准。
本部分由全国机械安全标准化技术委员会(SAC/TC208)提出并归口。 本部分起草单位:机械科学研究总院、深圳市华测检测技术股份有限公司、广西柳工机械股份有限
公司、南京林业大学光机电仪工程研究所。
本部分主要起草人:张晓飞、李勤、宁燕、居荣华、林建荣、朱平、富锐、付大为、武广元、汪希伟、 宋小宁、黄中良、刘治永。 GB/T25749.3-2010/ISO29042-32009
引 言
机械领域安全标准的结构如下:
A类标准(基础安全标准),给出适用于所有机械的基本概念、设计原则和一般特征。 B类标准(通用安全标准)涉及机械的一种安全特征或使用范围较宽的一类安全装置:
·B1类,特定的安全特征(如安全距离、表面温度、噪声)标准; ·B2类,安全装置(如双手操纵装置、联锁装置、压敏装置、防护装置)标准。 C类标准(机器安全标准),对一种特定的机器或一组机器规定出详细的安全要求的标准。
根据GB/T15706.1,本部分属于B类标准。 C类标准可补充或修改本部分中的条款。 对于按照C类标准设计和构造的机器,如果C类标准中的条款与A类或B类标准不一致时,优先
采用C类标准。
Ⅱ GB/T25749.3--2010/ISO29042-3:2009
机械安全空气传播的有害物质排放的评估第3部分:测量给定污染物
排放率的试验台法
1范围
GB/T25749的本部分规定了机器在规定操作条件下,测量空气传播的来自机器的有害物质排放率的试验台法。
测量机器排放的给定污染物排放率可用于: a)7 机器排放系统性能的评估; b)机器污染物排放减小的评估; c) 机器组内具有相同预定用途的机器之间的比较(机器组由功能和所加工的材料来定义); d) 按照排放率对同一机器组的机器进行归类; e)按照排放率确定机器的技术水平。 本部分不适用于其发布之前制造的机械,
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T15706.1一2007机械安全基本概念与设计通则第1部分:基本术语和方法(ISO 12100-1:2003,IDT)
3术语和定义
GB/T15706.1一2007界定的以及下列术语和定义适用于本文件。
3. 1
给定污染物的非受控排放率uncontrolledemission rateof a givenpollutant mu 单位时间内机器排放到周围空间的污染物的质量。 注:不宜采取任何减少机器周围空气污染的措施(例如:捕获装置、密封设备、加湿处理)。 [GB/T25749.1—2010,定义3.1]
3.2
给定污染物的受控排放率controlled emission rate of a given pollutant mk 采取减少空气污染措施的情况下,单位时间内机器排放到周围空间的污染物的质量。 注:宜采取减少机器周围空气污染的措施(例如:捕获装置、密封设备、加湿处理)。 [GB/T25749.1—2010,定义3.2]
1 GB/T25749.3—2010/ISO29042-3:2009
4原理
测量方法的原理是在试验台中气流均匀时操作受控条件下的机器,并且在该气流中收集空气传播的有代表性的排放物。
5试验台的描述
试验台一般包括一个带有通风管和测量管的矩形或圆形横截面的仓体,其后还带有一个风扇。 C类标准的标准化技术委员会负责在图1给出的范围中选择参数。
由风扇产生试验仓中从人口流向排气管的气流。试验仓宜配备有入口,以保证进人试验仓的气流匀速经过试验仓的截面。这可通过多种方法实现,包括大孔过滤材料、多孔塑料薄片或塑料板或与实验室内稳态气流模式相关联的入口外形。
在试验仓中排放源与通风管之间,所选气流的平均速度U(见图1)由测量管中的空气体积流量Q 确定。系统中需要有控制装置来保证试验过程中流量保持恒定。该空气流量不包括试验过程中由于操作受检机器上的捕获装置(如果有)引起的空气流量。
根据试验对象的尺寸选择试验仓的横截面(形状和尺寸)。试验对象的最大横截面积不应超过试验仓横截面积Ac的1/5。
为了保证在测量管中采样的污染物更准确,在通风管中安装一个轴向小风扇,以混合机器排放的污染物。假如其他混合装置能在采样平面处提供类似均匀程度的浓度,则也可使用这些混合装置,例如:压缩空气喷嘴。
试验仓应有足够的长度,以给机器和操作人员提供尽可能靠近图1规定位置的排放源。
2 GB/T25749.3—2010/IS029042-3.2009
Ls≥5A <10VA ≥10 VA A,<0.1A. ≥5Ani 对于符合ISO7708的气体和可吸人颗粒物,U=0.1m/s 对于符合ISO7708的可吸人颗粒物,U=0.5m/s
W/H≥0.66
≤1.5
h≤0.66H 1<2.0m ≤2H L2≥0. 5 A. ≤VA. 说明: A. 试验仓的横截面积(人口);
1-试验仓;
At 测量管的横截面积; H 试验仓的高度;
排放源; 3--通风管;一测量管
2—
h
排放源的高度;
4 5
U 试验仓中的气流平均速度;
采样平面。
测得的空气流量;
Q W 试验仓的宽度;
表示测量仪器的下标。
mi
所选的气流平均速度应能使排放的污染物从机器传送到采样平面。对于气体和颗粒(例如:可吸入颗粒物、焊接烟尘),气流平均速度为0.1m/s就已足够,而对于可吸入范围内的较大颗粒物,气流平均速度需要达到0.5m/s(参见参考文献[1])。如果还进行了可靠的表面沉积测量,则可采用更小的速度。
一般情况下,不能认为排放源是一个点,而是包括几个排放源的区域。
图1试验台(示意图)
6试验方法
6.1机器的位置
为尽可能保证所有污染物都传送到采样平面,机器在试验仓中的位置宜使得:
3. GB/T25749.3—2010/ISO29042-3:2009
机器排放的有害物质的排放源在距离通风管初始端为11的试验仓纵轴的横截面内;一操作人员和附加设备(例如:排气分离或加湿装置)不在排放源与采样平面之间。
6.2机器的操作
应按照机器的预定用途操作机器。工作程序、所使用的工具以及规定类别机器待加工的物料在C 类标准中予以规定。
如果按照预定用途,循环使用来自分离器的清洁空气,则分离器的出口在试验仓中的位置应保证来自这个二次排放源的污染物能到达测量管。
操作机器时应考虑制造商的说明书。当机器有污染物控制设备时,控制设备应根据这些说明书进行调整。
如果没有制造商提供的操作污染物控制设备的技术说明,则不应进行试验。 应至少完成三次试验。
6.3采样平面和测量程序
试验期间,在通风管的采样平面(见图1)上测量空气传播的污染物浓度。浓度和流量的测量程序应符合相关标准的要求。为保证经过采样平面的污染物平均浓度的测量具有代表性,需要有效混合污染物且至少有四个采样器。
注:最好是有五个采样器,参见参考文献[11。 即使是气体污染物,通常也有必要使用第5章中提到的混合装置。 测量颗粒时应考虑待测颗粒物的尺寸,并等动力采样。当预期排放率较低时,需要有非常长的操作
时间来收集足够重量的粉尘。为了减少操作时间,宜使用适当的直读式仪器。这些仪器更适宜直接测量质量,或针对机器排放的特定粉尘对仪器进行校准。
应有足够的测量时间来收集机器正常操作周期内典型浓度数据。相关的C类标准中规定了用于确定排放率(平均值、峰值)的待处理浓度数据。如果没有C类标准,则应在试验报告中记录试验条件。
不再产生污染物之后,还应持续测量足够的时间,以允许保留在空气中的污染物能通过采样平面。
7结果的表示
排放率由以下公式来计算:
mu
QICudt
.(1)
2
mk to QlCdt
(2)
式中: C一一没有使用或取消污染控制设备时。测量管气流中测得的污染浓度; Ck 使用或启用污染控制设备时,测量管气流中测得的污染浓度; Q 测量管中测得的空气体积流量;
试验开始时刻;
t1 4
