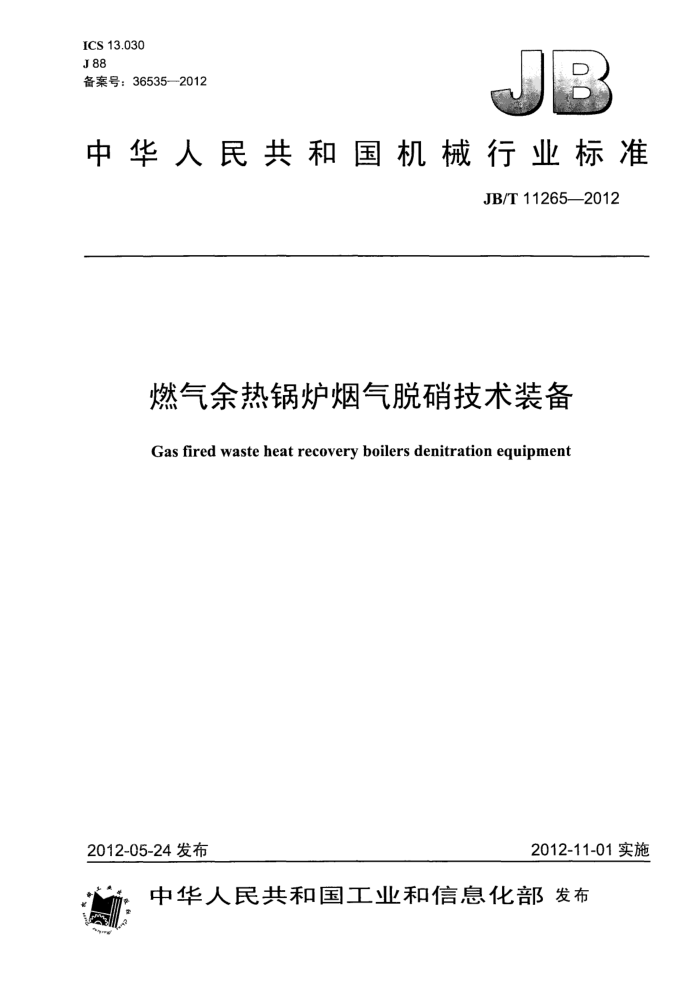

ICS 13.030 J 88 备案号：36535—2012
中华人民共和国机械行业标准
JB/T 11265——2012
燃气余热锅炉烟气脱硝技术装备 Gas fired waste heat recovery boilers denitration equipment
2012-11-01 实施
2012-05-24 发布
中华人民共和国工业和信息化部发布 JB/T 11265—2012
目 次
前言引言
1
II
范围规范性引用文件
2
3术语和定义
工艺系统. 4.1总体布置 4.2 脱硝系统. 4.3 还原剂储运制备系统. 5技术要求， 5.1 基本要求
4
+.-.........-++.......++.....-..
5.2 技术性能要求 5.37 材料和制造要求 5.4电气和控制要求. 5.5安全环保职业卫生要求 ...... 5.6消防要求. ．检验验收 6.1装备验收 6.2性能验收， 7标牌、标志、包装、运输和贮存 7.1标牌和标志， 7.2包装、运输和贮存附录A（资料性附录）布置示意图. 附录B（资料性附录）催化剂入口烟气条件附录C（资料性附录）催化剂选择及催化剂设计选型的基础数据.
-.++++.
-.---
++++
+++++
(
eee中#ee营#营营t量
7
C.1 催化剂选择. C.2 催化剂设计选型的基础数据附录D（资料性附录）还原剂的制备及耗量的计算方法， D.1 还原剂的制备， D.2 还原剂耗量的计算方法图 A.1 燃气余热锅炉烟气脱硝技术装备典型布置图 JB/T 11265—--2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江大学、蓝天环保设备工程股份有限公司、杭州锅炉集团股份有限公司、哈尔
滨锅炉厂、中国华电工程（集团）有限公司、浙江天地环保工程有限公司、瑞基科技发展有限公司、大拇指环保科技集团（福建）有限公司、庄信万丰雅估隆（上海）环保技术有限公司、浙江菲达环保科技股份有限公司、杭州北高峰电力工程设计有限公司。
本标准主要起草人：高翔、付智明、胡达清、张彦军、赵剑云、李建浏、丽建国、张涌新、陈泉、 杨俊松、翁卫国、吕同波、李守信。
本标准为首次发布。
II JB/T 11265—2012
引言
本标准所指的燃气余热锅炉是指配套利用燃气轮机余热的锅炉。 高温燃气轮机排放的NOx对大气污染等方面的影响不能忽视，考虑燃气余热锅炉SCR法烟气脱硝装
备的特殊性，根据GB13223《火电厂大气污染物排放标准的排放要求》，特编制本标准
II JB/T 11265--2012
燃气余热锅炉烟气脱硝技术装备
1范围
本标准规定了燃气余热锅炉烟气脱硝技术装备的术语和定义、工艺系统、技术要求、检验验收、标牌、标志、包装、运输和贮存等内容。
本标准适用于燃气余热锅炉烟气选择性催化还原法（SCR）脱硝需采用的技术装备。天然气、煤制气、焦炉气燃烧以及治金化工行业的尾气需要采用SCR法烟气脱硝技术装备时可以参考执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引1用文件，其最新版本（包括所有的修改单）适用于-本文件。
GBJ87工业企业噪声控制设计规范 GB150钢制压力容器 GB/T191包装储运图示标志 GB536液体无水氨 GB 2440尿素 GB4053.1固定式钢梯及平台安全要求　第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T 6388 运输包装收发货标志 GB/T13306标牌 GB13223火电广大气污染物排放标准 GB/T13384机电产品包装通用技术条件 GB14554恶臭污染物排放标准 GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法 GB18218危险化学品重大危险源辨识 GB/T21509—2008燃煤烟气脱硝技术装备 GB 50016 建筑设计防火规范 GB 50017 钢结构设计规范 GB 50040 动力机器基础设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸和火灾危险环境电力装置设计规范 GB 50160 石油化工企业设计防火规范 GB 50205 钢结构工程施工质量验收规范 GB 50222 建筑内部装修设计防火规范
GB 50229 火力发电厂与变电站设计防火规范 GB 50236 ，现场设备、工业管道焊接工程施工规范 GBZ1工业企业设计卫生标准 GBZ 2.1工业场所有害因素职业接触限值　第1部分：化学有害因素 GBZ 2.2 工业场所有害因素职业接触限值第2部分：物理因素
1 JB/T 11265—2012
DL/T5072火力发电厂保温油漆设计规程 DL/T5153火力发电厂厂用电设计技术规定 NB/T47003.1钢制焊接常压容器 《安全生产法》中华人民共和国第九届全国人民代表大会常务委员会第二十八次会议于2002年6
月29日通过
《危险化学品安全管理条例》国务院令第344号 《危险化学品生产储存建设项目安全审查办法》国家安全生产监督管理局、国家煤矿安全监察局令
（第17号）
《建设项目竣工环境保护验收管理办法》国家环境保护总局令第13号 3术语和定义
GB/T215092008界定的以及下列术语和定义适用于本文件。
3.1
燃气余热锅炉gas fired waste heat recovery boilel 用于回收利用燃气轮机烟气余热的装置。
3.2
燃气余热锅炉烟气脱硝技术装备gas fired waste heat recovery boilers denitration equipment 用于脱除燃气轮机余热锅炉烟气中氮氧化物的工艺系统装备，包括与工艺直接相关的材料、设备以
及工艺附属的公用设备。 ４4工艺系统 4.1　总体布置 4.1.1燃气余热锅炉烟气脱硝技术装备的总平面布置应符合GB50016、GB50160、GB50222和GB 50229等防火、防爆有关规范的规定。 4.1.2催化剂布置在余热锅炉内，保证其处」320℃～~425℃温度×域。示意图参见附录A。 4.1.3喷氨混合装置布置在催化剂之前，与催化剂之间的距离应足够保证烟气与氨的均匀混合。 4.1.4脱硝系统应进行计算机数值模拟，宜进行物理流场模型优化试验。 4.1.5还原剂储运制备系统的布置位置应考虑厂区主导风向的影响。 4.1.6还原剂储运制备系统区域与周围建筑物防火间距应符合GB50016、GB50160的规定。 4.2脱硝系统 4.2.1喷氨混合装置 4.2.1.1喷氨混合装置的设计应考虑防腐、防堵、防磨和热膨胀。 4.2.1.2喷氨混合装置应具有良好的抗热变形性和抗振性。 4.2.1.3在喷氨混合装置上游和下游可分别设置导流和整流装置。 4.2.2SCR 脱硝装置 4.2.2.1SCR 脱硝装置的设计应根据烟气条件、脱硝要求和系统可靠性等确定。 4.2.2.2SCR脱硝装置宜采用钢结构，并考虑检修维护措施，设置必要的平台扶梯。钢结构设计应符合GB50017的规定，并充分考虑耐热、热膨胀等方面的要求。 4.2.2.3SCR脱硝装置内的设计流速应满足压力降要求，一般在 5m/s～10m/s之间选择。 4.2.2.4SCR脱硝装置内的一般装有一层或两层初装层催化剂，可设置预留催化剂层。 4.2.2.5SCR脱硝装置整体结构设计应充分考虑在催化剂入口的烟气流速偏差、烟气流向偏差、烟气温度偏差以及NH3/NOx摩尔比偏差等的影响。催化剂入口烟气条件参见附录B。 4.2.2.6SCR脱硝装置设计应考虑催化剂的堵塞、磨损等情况，应能适应余热锅炉各种工况以及负荷
2
