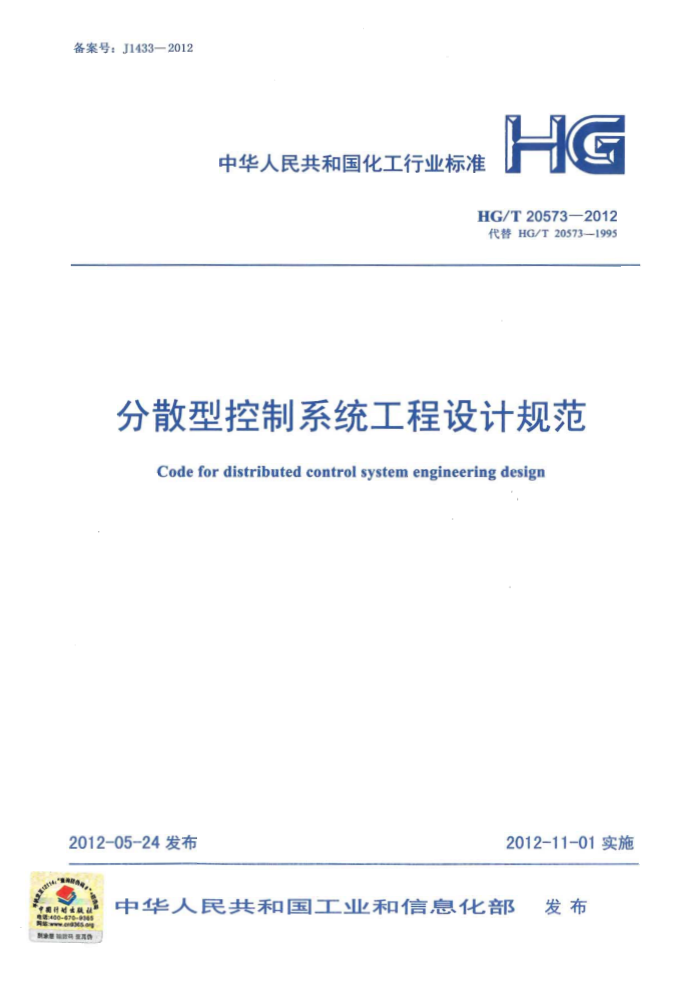

备案号：J1433—2012
HG
中华人民共和国化工行业标准
HG/T20573—2012 代替HG/T20573-1995
分散型控制系统工程设计规范
Code for distributed control system engineering design
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国化工行业标准
分散型控制系统工程设计规范
Code fordistributed control systemengineeringdesign
HG/T20573—2012
主编单位：中国成达工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2012年11月1日
中国计划出版社
2012 北 京 1 H* 1
中华人民共和国化工行业标准分散型控制系统工程设计规范
HG/T20573—2012
J
☆
中国计划出版社出版网址：www.jhpress.com
地址：北京市西城区木地北里甲11号国宏大厦C座4层
邮政编码：100038电话：（010)63906433（发行部）
新华书店北京发行所发行三河富华印刷包装有限公司印刷
880mm×1230mm1/163.75印张88千字 2012年9月第1版 2012年9月第1次印刷
☆
统一书号：1580177·908
定价：45.00元
版权所有 侵权必究侵权举报电话：(010)63906404
如有印装质量问题，请寄本社出版部调换 中华人民共和国工业和信息化部
公告
2012年第20号
工业和信息化部批准《无气喷涂机》等464项行业标准（标准编
号、名称、主要内容及起始实施日期见附件1），其中：机械行业标准 170项、轻工行业标准105项、纺织行业标准47项、冶金行业标准23 项、有色行业标准30项、化工行业标准38项、石化行业标准5项、建材行业标准2项、制药装备行业标准13项、包装行业标准1项、黄金行业标准2项、船舶行业标准6项、民爆行业标准13项、电子行业标准4 项、通信行业标准5项：批准《变形铝合金3003光谱标准样品》等6项有色行业标准样品（标准样品目录、成分含量见附件2）：批准JB/T 3300--2010《平衡重式叉车整机试验方法》1项机械行业标准修改单（见附件3），现予以公告。以上6项有色行业标准样品及1项机械行业标准修改单自公布之日起实施。
以上机械行业标准由机械工业出版社出版，纺织、有色、黄金行业
标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，冶金行业标准由冶金工业出版社出版，化工行业产品标准由化工出版社出版，石化行业标准由中国石化出版社出版，建材行业标准电建材工业出版社出版，化工行业工程建设标准、包装行业标准及制药装备行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，民爆行业标准由中国兵器标准化所组 织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：6项化工行业标准编号、标准名称及起始实施日期。
中华人民共和国工业和信息化部
二〇一二年五月二十四日 附件：
6项化工行业标准编号、标准名称及起始实施日期
序号
标准编号
标准名称
被代替标准编号 起始实施日期
化学工业炉金属材料设计选用规定
HG/T20684—1990 2012-11-01
408 HG/T206842012
HG/T20643—1998 2012-11-01
409 HG/T20643—2012 化工设备基础设计规定
化工建筑、结构施工图内容、深度统一规定
410 HG/T20588—2012
HG/T20588—1996 2012-11-01
HG/T21608—1996 2012-11-01
411 HG/T21608—-2012 液体装卸臂工程技术要求
HG/T21581—1995 2012-11-01
412 HG/T21581—2012 自控安装图册 413 HG/T20573—2012 分散型控制系统工程设计规范 HG/T20573—1995 2012-11-01 前言
本规范根据工业和信息化部（工信厅科[2009]104号文)和中国石油和化学工业协会（中石化协质发[2009]136号文)的要求，由中国石油和化工勘察设计协会委托全国化工自动控制设计技术中心站组织修订。
本规范自实施之日起代替《分散型控制系统工程设计规定》HG/T20573一1995。 本规范依据近年分散型控制系统工程技术的发展，汲取多年来分散型控制系统在工程设计、应
用领域的实践经验，以及对原规范的反馈意见进行这次修订。
本规范组成内容共有14章和1个附录，其主要技术内容是：规范正文包含有以下四个方面内容：第一方面内容为DCS技术要求，包括DCS系统总体要求、DCS工程设计原则、控制站/操作站/
工程师站/通信系统等硬件部分选用原则、DCS应用软件与组态等；
第二方面内容为DCS工程设计程序，包括DCS的基础工程设计、详细工程设计步骤及设计
任务；
第三方面为DCS控制室设计以及DCS供电、接地、防雷系统设计；第四方面为设计服务工作，即按需参加DCS检验、安装、联调和投运等工作。 本规范附录为DCS技术规格书编制要求，包括DCS技术要求、DCS采购、DCS验收等方面的编
制要求。
本规范与《分散型控制系统工程设计规定》HG/T20573一1995相比，主要变化如下： 1.将原规范的“附录ADCS工程设计程序”部分经修订后编入规范正文。 2.增加“术语定义和缩略语”、“DCS系统总体要求”、“DCS系统工程设计原则与职责分工”、“通
信系统”等四章。
3.删除“DCS采用原则”等内容，在修改、补充原规范的基础上重新编排本规范的目次与内容。 本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由中国成达工程有限公司负责解释（通讯地址：成都市天府大道中段279号
成达大厦，邮编：610041）。
本规范执行过程中如有意见和建议请寄送主编单位，以便今后修改时参考。也可与全国化工自动控制设计技术中心站联系（通讯地址：上海市徐汇区中山南二路1089号徐汇苑大厦12层，邮编： 200030，电话：021-64578936，传真：021-64578936)。
本规范主编单位、主要起草人员和主要审查人员：主编单位：中国成达工程有限公司主要起草人员：童秋阶 李一乐罗倩 曾裕玲 苏文刚主要审查人员：孙建文 方留安 高欣 王发兵 张晋红 陈鹏 马恒平王同尧
林洪俊 于锋 张同科 孙旭 王雪梅 张济航 罗向东 吴天一
I 本规范1995年首次发布，2011年第1次修订，本版次为第1次修订。 备案号：J1433—2012
