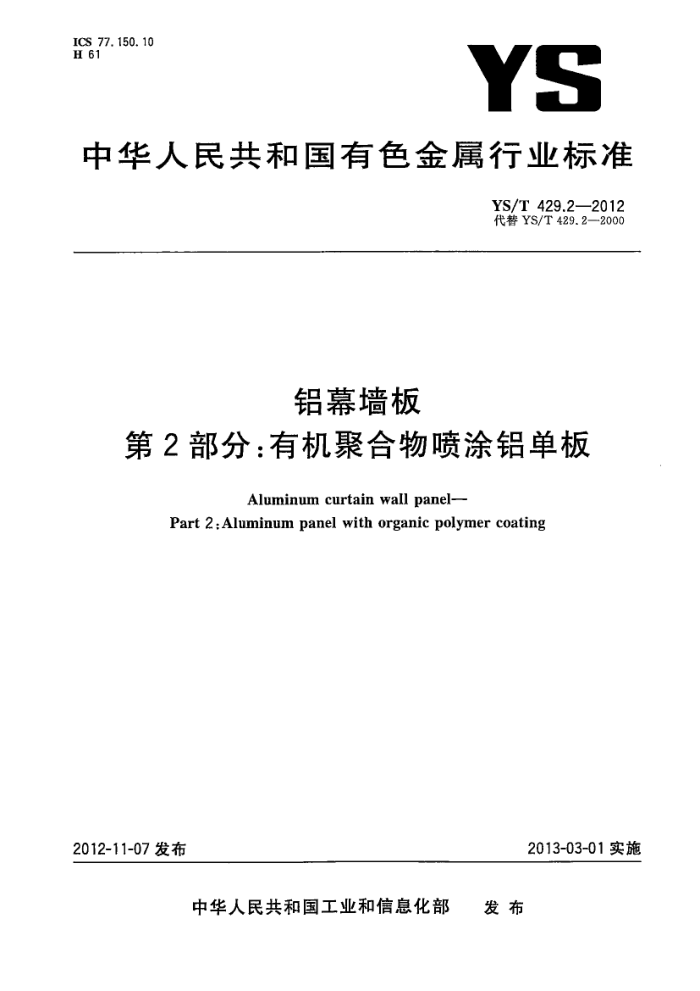

ICS 77.150.10 H 61
YS
中华人民共和国有色金属行业标准
YS/T 429.2—2012 代替YS/T429.2—2000
铝幕墙板
第2部分：有机聚合物喷涂铝单板
Aluminum curtain wall panel-
Part 2 :Aluminum panel with organic polymer coating
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部 发布 YS/T429.2—2012
前言
YS/T429《铝幕墙板》分为两部分：
-第1部分：板基；第2部分：有机聚合物喷涂铝单板本部分为YS/T429第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替YS/T429.2—2000《铝幕墙板氟碳喷漆铝单板》。 本部分与YS/T429.2-2000相比主要技术变化如下：一增加了合金牌号8011A和氟碳漆四涂和粉末涂层种类；
修改了喷涂前的预处理要求；
一
一一增加了氟碳漆涂层产品的耐盐酸性、耐砂浆性能要求及试验方法；修改了氟碳漆涂层产品的涂层厚度、耐硝酸性、耐溶剂性、耐盐雾腐蚀性以及耐湿热性性能
要求；修改了氟碳漆涂层产品的耐冲击性、耐硝酸性、耐溶剂性、耐洗涤剂性以及耐盐雾腐蚀性试验
方法；一修改了铝单板取样规定。
-
本部分使用重新起草法参考AAMA2604：2005《铝挤压材、板材的高性能有机涂层性能要求与试验方法》、AAMA2605：2005《铝挤压材、板材的超高性能有机涂层性能要求与试验方法》编制了有机聚合物喷涂铝单板的有关内容。本部分与AAMA2604：2005、AAMA2605：2005的一致性程度为非等效。
本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：福建省南平铝业有限公司、福建省南铝板带加工有限公司。 本部分参加起草单位：江苏鑫丰源装饰材料有限公司、西南铝业（集团）有限责任公司、有色金属技
术经济研究院、广东兴发铝业有限公司、福建省闽发铝业股份有限公司。
本部分主要起草人：林洁、王忠东、葛立新、蒋学忠、林林、齐守智、夏秀莲、朱耀辉。 本部分所代替标准的历次版本发布情况为：
YS/T429.2—2000。
I YS/T429.2—2012
铝幕墙板
第2部分：有机聚合物喷涂铝单板
1范围
本部分规定了幕墙用有机聚合物喷涂铝单板的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本部分适用于以氟碳漆（聚偏二氟乙烯）或粉未（热固性有机聚合物）作表面涂层的幕墙用铝及铝合
金单层成形板（以下简称铝单板）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3199铝及铝合金加工产品包装、标志、运输、贮存 GB/T3880.3一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB5237.4铝合金建筑型材第4部分：粉末喷涂型材 GB5237.5铝合金建筑型材第5部分：氟碳漆喷涂型材 GB/T8005.3一2008铝及铝合金术语第3部分：表面处理 GB/T8013.3一2007铝及铝合金阳极氧化膜与有机聚合物膜第3部分：有机聚合物喷涂膜 GB/T9761色漆和清漆色漆的目视比色 GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样及方法 YS/T429.1 铝幕墙板板基
术语和定义
3
GB/T8005.32008GB/T8013.3一2007界定的术语和定义适用于本文件。
4要求
4.1产品分类 4.1.1牌号、状态、规格
产品牌号、供应状态、厚度、长度、宽度以及板基状态应符合表1的规定。需方需要其他牌号、状态时，由供需双方协商确定后在订货单（或合同）中具体注明。
1 YS/T429.2—2012
表 1
厚度 mm
宽度 mm
长度 mm
牌 号
板基状态
供应状态
1060,1050,1100,8A06,8011A H14,H24
H44 O.H44 0
1.50~4.00 914.0~2200.01500.0~5500.0
3003,5005
O、H14、H24
0
3004、5052
4.1.2涂层种类
涂层种类应符合表2的规定。
表 2
涂层种类
代 号 PVDFL2 PVDFL3 PVDFL4 SPP PVDFP
二涂：底漆加面漆三涂：底漆、面漆加清漆
氟碳漆涂层
四涂：底漆、阻挡漆、面漆加清漆
聚酯双碳
粉末涂层
4.1.3标记
铝单板标记按产品名称、本部分编号、产品牌号、供应状态、产品规格（由板基厚度与铝单板代号两部分组成）、涂层种类代号、颜色代号的顺序表示。标记示例如下：
用3003合金制造的，供应状态为H44，板基厚度3.00mm，铝单板代号为1234，表面颜色为灰色（代号7037)的三涂氟碳漆铝单板，标记为：
铝单板YS/T429-3003H44-3.0X1234-PVDFL3-色7037 4.2板基质量 4.2.18011A牌号的铝单板用板基的不平度应符合表3规定。 4.2.2牌号状态为8011A-H14、8011A-H24的铝单板用板基的力学性能应符合表4规定。 4.2.3 铝单板用板基的其他质量应符合YS/T429.1相应牌号的规定。
表3
不平度 mm ≤3 5
板材宽度 mm ≤1800,0 >1 800.0
2 YS/T429.2—2012
表4 抗拉强度R 规定非比例延伸强度Rpo.2 断后伸长率Asomm
厚度 mm
MPa
%
牌号
MPa 不小于
供应状态
125 125~165 125
1.50~2.00 >2.00~4.00 1,50~2.00 >2.00~4. 00 125~165
H14
110
3
8011A
H24
100
5
4. 3 3力学性能
铝单板的力学性能应符合表5规定。需方对力学性能有其他特殊要求时，由供需双方协商确定后在订货单（或合同）中注明。
表 5 抗拉强度R 规定非比例延伸强度Rpo.2 断后伸长率Asom
厚度 mm
MPa
MPa 不小于 65
%
供应状态
牌号
1.50~2.00 >2.00~4.00 1.50~2.00 >2.00~4.00 1.50~2.00 >2.00~4.00 1.50~2.00 >2.00~4.00 1.50~2.00 >2. 00~4. 00 115~150 1.50~2.00
85 85~120 95 95~125 110 110~145 100 100~145 115
8 10 6 8
1060
H44
1050
H44
75
H44
1100
95
6 D 00 3
8A06
H44
8011A
H44
95
95~130 140
35 115
0
25 5 6 18 21 5 15 19
3003
1.50~2,00 >2. 00~4. 00 120~185 1.50~4.00
H44 0 0 H44 0
150~200 105~145 140 120~185 170~215
3004
60 35 115 65
1.50~4.00 1.50~2.00 >2. 00~4. 00 1.50~4.00
5005
5052
3 YS/T429.2—2012
4.4尺寸偏差
铝单板的尺寸偏差，应符合供需双方商定的产品图样的规定。外形为矩形或正方形的铝单板的尺寸偏差应符合表6的规定。外形为其他形状时应符合供需双方商定的产品图样的规定。
表6 尺寸范圈 ≤2000.0 >2 000.0
允许偏差 ±1. 0 ±1. 5 ±0.5 ±0. 5° N4.0 N6.0 ≤1.5
项目长度、宽度 mm 折边高度 mm 折边角度对角线 mm 不平度 mm/m
铝单板长度≤2000.0 铝单板长度>2000.0
4.5 喷涂前的预处理
铝单板喷涂前的预处理应符合GB/T8013.3-2007的规定。 4.6涂层性能
铝单板装饰面的涂层性能应符合表7的规定。如非装饰面需喷涂时，应在订货单(或合同)中注明，其涂层的厚度一般不作要求，但不能漏喷、露底。
注：铝单板装饰面是指安装好的铝板幕墙，在外面看得见的表面，即曝晒面。
表 7
涂层性能要求
项目
粉末涂层
氯碳漆涂层应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定
碳
聚酯
应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定
光泽颜色和色差厚度硬度附着性耐冲击性抗杯突性抗弯曲性耐磨性
应符合GB5237.5的规定
A YS/T429.2--2012
表7(续)
涂层性能要求
项目
粉末涂层
氟碳漆涂层
氧碳
聚酯
耐沸水性耐盐酸性耐硝酸性耐砂浆性耐溶剂性耐洗涤剂性耐盐雾腐蚀性耐湿热性耐候性
应符合GB5237.4的规定
应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定需方对涂层其他性能有要求时，供需双方可参照GB/T8013.3-2007商定性能要求，并在订货单(或合同)中具体注明
应符合GB5237.4的规定
应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定应符合GB5237.5的规定
-
应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定应符合GB5237.4的规定
其他
4. 7 外观质量
铝单板装饰面上的涂层应平滑、均匀，色泽基本一致。不允许流痕、皱纹、气泡及其他影响使用的缺陷。允许有轻微的桔皮现象，其允许程度由供篇双方商定。
5 试验方法
5.1试样
铝单板涂层测试试验，应在涂层固化干燥24h后进行。 5.2 板基质量
按YS/T429.1的规定进行。 5. 3 3力学性能
按GB/T16865的规定进行。 5.4尺寸偏差
采用相应精度的游标卡尺、千分尺等测量工具或专用仪器测量，参照GB/T3880.3进行。 5.5 5涂层性能
按表8规定进行试验。
5 YS/T429.2--2012
表8
试验方法
试验项目
粉末涂层
氟碳漆涂层按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行
聚酯
氧碳
光泽颜色和色差厚度硬度附着性耐冲击性抗杯突性抗弯曲性耐磨性耐沸水性耐盐酸性耐硝酸性耐砂浆性耐溶剂性耐洗涤性耐盐雾腐蚀性耐湿热性耐候性
按GB5237.4的规定进行按GB5237.金的规定进行按GB5237.4的规定进行按GB5237.4的规定进行按GB5237.4的规定进行按GB5237.4的规定进行按GB5237.4的规定进行按GB5237.4的规定进行
按GB5237.4的规定进行
按GB5237.4的规定进行
按GB5237.4的规定进行 按GB5237.5的规定进行
按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定执行按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行按GB5237.5的规定进行按GB/T8013.3—2007规定的方法或供需双方商定的方法进行。
按GB5237.5的规定进行按GB5237.5的规定进行
按GB5237.4的规定进行按GB5237.4的规定进行 按GB5237.5的规定进行按GB5237.4的规定进行 按GB5237.5的规定进行按GB5237.4的规定进行 按GB5237.5的规定进行按GB5237.4的规定进行 按GB5237.5的规定进行按GB5237.4的规定进行 按GB5237.5的规定进行
其他
5.6外观质量
外观检验应在漫射日光（日出3h后至日落3h前）下，按GB/T9761进行，观察距离为3m，观察角度为90°
6检验规则
6.1检查和验收 6.1.1 铝单板应由供方进行检验，保证产品质量符合本部分及订货单（或合同）的规定，并填写质量证明书。 6.1.2需方应对收到的产品按本部分的规定进行检验。检验结果与本部分及订货单（或合同)的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起一个月内提出，属于其他性能的异议，应在收到产品之日起三个月内提出。 6.2组批
铝单板应成批提交验收，每批由同一牌号、状态、规格、同一表面处理方式的铝单板组成，批量不限。
6
