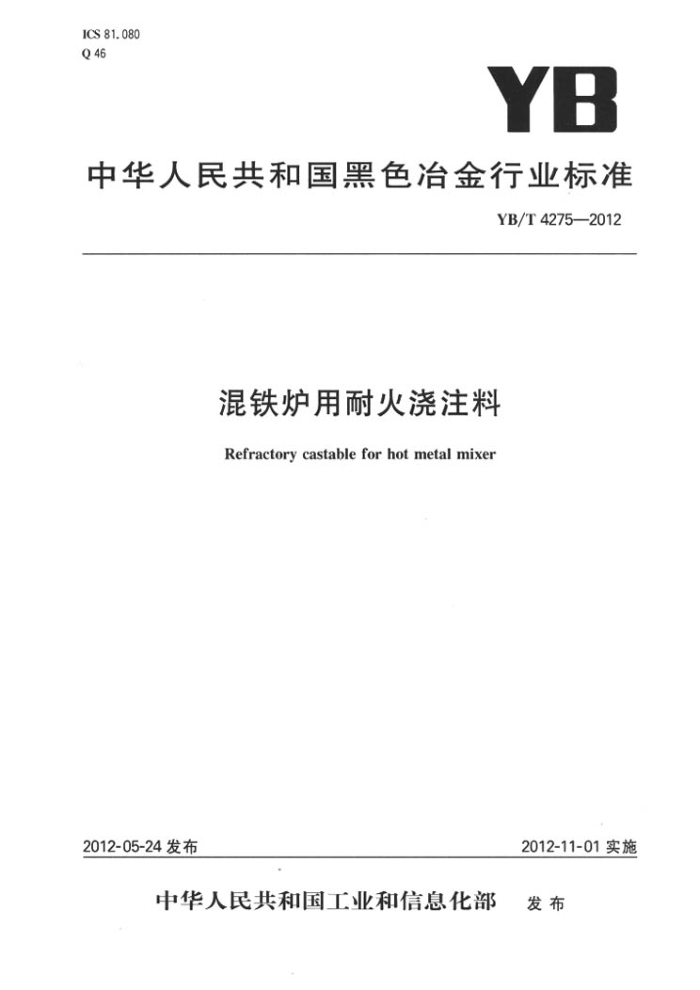

ICS81.080 Q 46
YB
中华人民共和国黑色冶金行业标准
YB/T4275—2012
混铁炉用耐火浇注料 Refractory castablefor hot metal mixer
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部 发布 YB/T4275—2012
前言
本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会归口。 本标准起草单位：河南省耕生耐火材料有限公司。 本标准主要起草人：周安红、石凯、胡波、徐德亭、陈瑞金、张诚。 本标准为首次发布。 YB/T42752012
混铁炉用耐火浇注料
1范围
本标准规定了混铁炉用耐火浇注料的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书等。
本标准适用于混铁炉工作衬用耐火浇注料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T3001 耐火材料 常温抗折强度试验方法 GB/T5072 耐火材料 常温耐压强度试验方法 GB/T5988 耐火材料加热水久线变化试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T15545 不定形耐火材料包装、标志、运输和储存 GB/T16555 含碳、碳化硅、氨化物耐火材料化学分析方法 GB/T 17617 耐火原料和不定形耐火材料取样 YB/T5200 致密耐火浇注料显气孔率和体积密度试验方法 YB/T5202.1 不定形耐火材料试样制备方法第1部分：耐火浇注料
3分类
混铁炉用耐火浇注料分为HJ-60、HJ-65、HJ-70、HJ-60S四个牌号。 牌号中字母H、J分别是混铁炉、浇注料第一个字的汉语拼音首字母：字母S表示SiC。 牌号中的数字表示材料中氧化铝含量的质量百分数。
4技术要求
混铁炉用耐火浇注料的性能指标应符合表1的规定。
5试验方法
5.1 试样制备按YB/T5202.1进行。 5.2 氧化铝的测定按GB/T6900进行。 5.3 碳化硅的测定按GB/T16555进行。 5.4 体积密度的检测按YB/T5200进行。 5.5 常温抗折强度的检测按GB/T3001进行。 5.6 常温耐压强度的检测按GB/T5072进行。 5.7 加热永久线变化的检测按GB/T5988进行。
1 YB/T4275—2012
表1混铁炉用耐火浇注料的性能指标
指标 HJ-65 65 - 2, 60 5 8 30 50
项目
HJ-70 70 - 2,.70 5 0 30 60
HJ-60 60 - 2. 40 4 6
HJ-60S 60 10 2.60 4 6 25 50
w(Al,O,)/% w(SiC)/%
M
体积密度/（g/cm） M 110℃x24h
110℃×24h 1400C×3h 110Cx24h 1400CX3h
常温抗折强度/MPa
(1350C×3h)
30 50
常温耐压强度/MPa
(1350CX3h)
±0, 5 (1350C×3h)
±0.5 炉底、炉壁
±0. 5
1400℃X3h
±0.5
加热永久线变化/%
渣线、铁嘴
推荐使用部位
炉 预
6 质量评定程序 6.1 组批
产品应按牌号组批，每批不大于60t。 6.2抽样及合格判定规则 6.2.1抽样按GB/T17617进行。 6.2.2混铁炉用耐火浇注料的化学成分、常温抗折强度、加热永久线变化为验收检验项目。检验结果的平均值如有不合格项目时，应按6.2.1重新抽取试样对该项目进行复验。复验结果的平均值应符合表1 的规定，则判定该批产品为合格品，否则为不合格品。 6.3合格评定形式
合格评定可采用供方声明、使用方认定或第三方认证的形式进行。 7包装、标志、运输、储存及质量证明书 7.1包装、标志、运输和储存按GB/T15545进行。 7.2产品发出时应附有供方质量监督部门签发的质量证明书，注明供方名称、使用方名称、产品名称、牌号、批号、数量、理化指标检测结果、生产日期等内容。 7.3产品发出时，应附有产品使用说明书。
2
