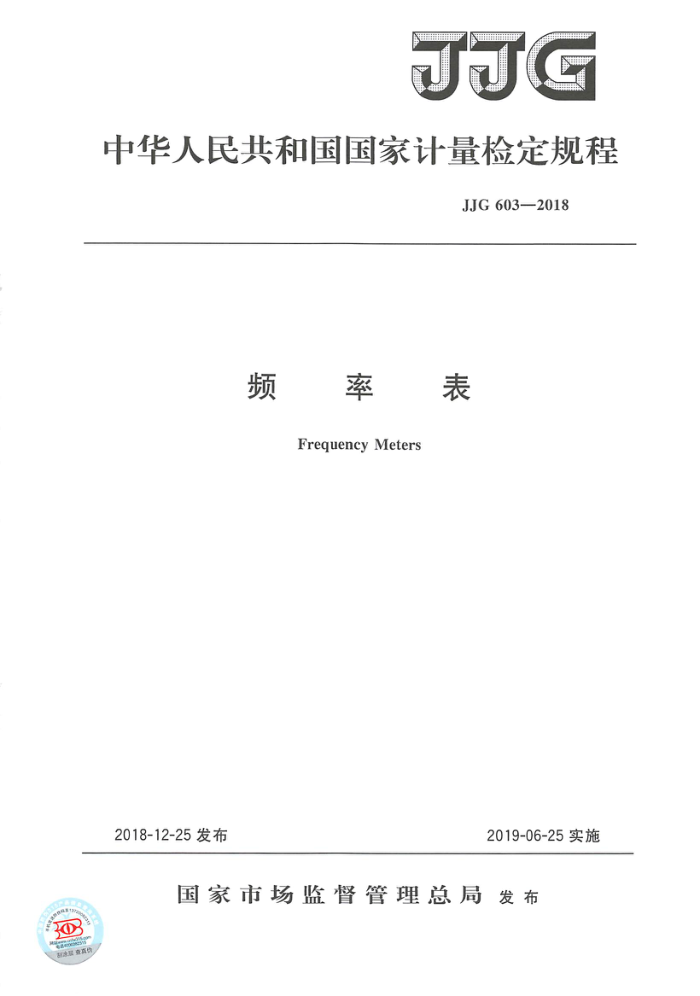

中华人民共和国国家计量检定规程
JJG603—2018
频率表
FrequencyMeters
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布
O 屋查真伙 JJG603—2018
频率表检定规程 VerificationRegulationof
JJG603—2018 代替JJG603—2006
Frequency Meters
归口单位：全国时间频率计量技术委员会主要起草单位：温州市计量技术研究院
上海市计量测试技术研究院郑州市质量技术监督检验测试中心
参加起草单位：浙江正泰仪器仪表有限责任公司
本规程委托全国时间频率计量技术委员会负责解释 JJG603—2018
本规程主要起草人：
周晓华 （温州市计量技术研究院）董莲 （上海市计量测试技术研究院）柯存荣 （郑州市质量技术监督检验测试中心）
参加起草人：
陈绍俊 （温州市计量技术研究院）丁振 （浙江正泰仪器仪表有限责任公司） JJG603—2018
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7) (8) (9) (10) (11) (12)
范围· 2 引用文件
1
概述 4 计量性能要求. 4.1指针式频率表· 4.2数显式频率表· 5通用技术要求 5.1 外观.. 5.2绝缘电阻 6 计量器具控制. 6.1 检定条件.… 6. 2 检定项目· 6.3 检定方法 6. 4 检定结果的处理： 6.5 检定周期· 附录A 频率表检定证书/检定结果通知书内页格式附录B 指针式频率表检定证书检定结果页格式附录C 数显式频率表检定证书检定结果页格式附录D 指针式频率表检定结果通知书检定结果页格式附录E 数显式频率表检定结果通知书检定结果页格式附录F 指针式频率表检定原始记录数据页格式附录G 数显式频率表检定原始记录数据页格式
3
I JJG603—2018
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程是参照GB/T7676.4一2017《直接作用模拟指示电测量仪表及其附件
第4部分：频率表的特殊要求》、GB/T22264.4一2008《安装式数字显示电测量仪表第4部分：频率表的特殊要求》等标准，对JJG603一2006《频率表》进行修订的。与 JJG603一2006相比，除编辑性修改外，主要技术变化如下：
调整了频率测量范围， 删除了术语；增加引言、引用文件；删除指针式频率表的测量范围、输人电压、升降变差检定项目，增加偏离零
位、绝缘电阻检定项月及检定方法；
提出了数显式频率表的准确度等级，删除测量范围、输人电压检定项目，增加
绝缘电阻检定项自及检定方法；
增加检定用设备，提出新的检定）增加检定原始记录数据负备
本规程历次版本发 布情况为
JJG 603—200 JJG 603- JJG 509—198
198
II JJG603—2018
频率表检定规程
1范围
本规程适用于频率测量范围为10Hz～10kHz的指针式频率表和数显式频率表的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： GB/T7676.4一2017直接作用模拟指示电测量仪表及其附件第4部分：频率表
的特殊要求
GB/T22264.4一2008安装式数字显示电测量仪表第4部分：频率表的特殊要求
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3概述
频率表的基本功能是用于测量交流电路频率，分为指针式频率表和数显式频率表。 指针式频率表是基于电磁偏转原理，采用电动系比率表结构或由变换电路和磁电系表头组成。数显式频率表是以逻辑电路在标准时间内累计待测输入信号的振荡次数进行频率测量。 4计量性能要求 4.1指针式频率表 4.1.1基本误差
频率表基本误差在标度尺测量范围内所有分度线上，不应超过表1规定的最大允许误差（引用误差）。
表1 频率表准确度等级及最大允许误差 0. 05
准确度等级最大允许误差/%
0. 1 ±0. 1 1. 5 ±1. 5
0. 15 ±0. 15 2 ±2
0. 2 ±0. 2 2. 5 ±2.5
0. 3 ±0.3 5 ±5
0. 5 ±0.5
±0.05 1 ±1
准确度等级最大允许误差/% 注：基本误差在GB/T7676.4一2017中称为基本不确定度。
4.1.2偏离零位
对在标度尺上有零分度线的频率表，应进行断电偏离零位试验。用标度尺长度的百分数表示，指示器偏离零分度线不应超过最大允许误差的50%。
1 JJG603—2018
注：对没有零分度线的频率表，偏离零位没有要求。 4.2数显式频率表
频率表基本误差应不超过式（1）表示的最大允许误差或式（2）表示的相对最大允许误差。频率表准确度等级分为0.02、0.05、0.1、0.2、0.5。
(1)
△sMPE=±（a%fs+b%fsM）
式中： △sMPE 频率表最大允许误差，Hz；
fs 频率表显示值，Hz；
频率表满度值，与频率表显示值有关的误差与频率表满度值有关的误差系数。
fsM
a b
a%+b% fsM
(2)
YSMPE=±
fs
式中： SMP 注： 1 频率表准确度等级 2 、b应满足如下
频率表相对最人充连误
1b
5通用技术要求 5.1 外观
频率表前面板或后面板主脸具存名孙 制造型规格额定电压（额定电压范围）、准确度等级、 广编号等工不应看升起测量错误和影响准确度的缺陷。 5.2绝缘电阻
频率表的所有接线端与机壳之间，施加500V直流电压测得的绝缘电阻应不小于 5 MQ。 6 计量器具控制
计量器具控制包括首次检定 后续检定和使用中检查 6.1检定条件 6.1.1环境条件 6.1.1.1温度：（23±2)℃。 6.1.1.2 相对湿度：≤75%。 6.1.1.3电源电压及频率：（220士11）V，（50士1）Hz。 6.1.1.4周围无影响正常检定的电磁干扰和机械振动。 6.1.2检定用设备 6.1.2.1 频率表校验装置（以下简称校验装置）
输出波形：正弦波。 电压范围：（1~500）V。
2 JJG603—2018
电压最大允许误差：士1%。 失真度：≤1%。 频率范围：10Hz～10kHz。 频率误差：比被检频率表最大允许误差小一个数量级。
6.1.2.2合成信号发生器
输出波形：正弦波。 频率范围：10Hz～10kHz。 频率误差：比被检频率表最大允许误差小一个数量级。
6.1.2.3交流电压表
测量范围：（1~500）V。 最大允许误差：土1%。 频率范围：10Hz~10kHz。
6.1.2.4功率放大器
频率范围：10Hz～10kHz。 输出电压：（1500）V。 失真度：≤1%。 输出功率：大于10W。
6.1.2.5钢直尺
测量范围：（0~300）mm。 最大允许误差：土0.10mm。
6.1.2.6绝缘电阻表
测量电压：500V。测量范围：（0～500）M2。准确度等级：10级。 6.2检定项目
检定项目如表2所示。
表2检定项目首次检定
后续检定
使用中检查
检定项目
指针式 数显式 指针式 数显式 指针式 数显式频率表 频率表 频率表 频率表 频率表 频率表 +
外观基本误差偏离零位绝缘电阻
+ + / +
+ + +
+ +
+ +
+ + +
+ + +
注：“十”表示应检项目， " 表示可不检项目，“/”表示没有此项目。 6.3检定方法 6.3.1外观
频率表的外观应符合5.1的规定。
