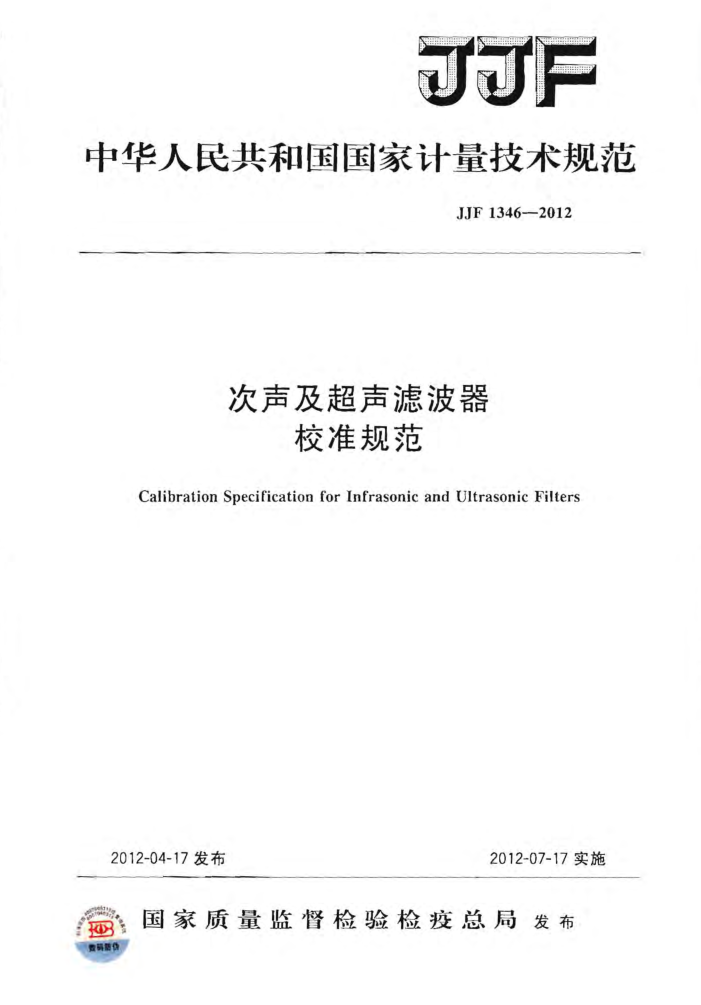

JJF中华人民共和国国家计量技术规范
JJF1346-—2012
次声及超声滤波器
校准规范
Calibration Specification for Infrasonic and Ultrasonic Filters
2012-04-17发布
2012-07-17实施
国家质量监督检验检疫总局发布
肉数码质价 JJF1346—2012
次声及超声滤波器
校准规范
JJF1346—2012
Calibration SpecificationforInfrasonic
and Ultrasonic Filters
归口单位：全国声学计量技术委员会起草单位：中国船舶重工集团公司第七○一研究所
中国计量科学研究院
衡阳仪表电气设备有限公司
湖北省计量测试技术研究院
本规范委托全国声学计量技术委员会负责解释 JJF1346—2012
本规范起草人：
朱传焕（中国船舶重工集团公司第七○一研究所）
张恒萍（中国船舶重工集团公司第七○一研究所）唐君（中国船舶重工集团公司第七○一研究所）陈剑林（中国计量科学研究院）
边文萍（中国计量科学研究院）刘湘衡（衡阳仪表电气设备有限公司）姚秋平（湖北省计量测试技术研究院） JJF1346—2012
目 录
引言 1 范围 2引用文件 3术语和计量单位 3.1参考频率. 3.2线性工作范围· 4概述 5计量特性 5.1相对衰减 5.2 线性工作范围· 6校准条件. 6.1环境条件 6.2标准器及其他设备 7校准项目和校准方法 7.1校准项目 7.2校准方法· 8校准结果表达· 8.1校准数据处理 8.2# 校准证书 8.3校准结果的测量不确定度 9复校时间间隔附录A校准证书的内容附录B测量不确定度的评定实例
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (5) (5) (5) (6) (9)
..
T JJF1346—2012
引言
本规范的编制依据是JJF1071一2010《国家计量校准规范编写规则》，本规范主要参考了JJG449-2001《倍频程和1/3倍频程滤波器》和ISO7196：1995《声学次声测量用频率计权特性（Acoustics一Frequency-weightingcharacteristicforinfrasound measurement)。 JJF1346—2012
次声及超声滤波器校准规范
1范围
本规范规定了频率范围为1Hz～50Hz和2kHz～100kHz的次声及超声滤波器（以下简称滤波器）的计量特性，校准条件和校准方法。
本规范适用于频率范围为1Hz~50Hz和2kHz100kHz的次声及超声滤波器的校准。 2引用文件
本规范引用下列文件： JJG449-2001倍频程和1/3倍频程滤波器 JF1001—2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 JJF1059—1999 测量不确定度评定与表示 GB3102.51993电学和磁学的量和单位 GB3102.7-1993声学的量和单位 ISO7196:1995 声学次声测量用频率计权特性（Acoustics一Frequency
weightingcharacteristicforinfrasoundmeasurement)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JF1001—2011、JJF1034-2005、GB3102.5-1993和GB3102.7—1993中界定的有关术语、定义、量和计量单位及以下术语和定义适用于本规范。 3.1参考频率referencefrequencies
滤波器各模式下，在规定的频率范围内，用以计算相对衰减的某一特定频率。 3、2线性工作范围linearoperatingrange
对于规定的次声及超声滤波器带宽和电平范围，在1Hz～100kHz频率范围内电平线性误差保持在规定的最大允许误差内时，稳态正弦输人信号电平的范围，单位为分贝(dB)。 4概述
次声及超声滤波器是一种在次声及超声频带范围内的滤波装置，可提供各种经频带滤波的谱的信息。它可以是测量系统中的一个组件，也可以是单独的仪器。一般次声及超声滤波器包含6种不同模式，即超声（Ultra）、超声加权（U1）、音频（U）、次声（Infra）、次声加权1（G1），次声加权2（G2），它们分别起到不同频段的滤波作用。
1 JJF1346—2012
5计量特性 5.1相对衰减
表1给出了次声及超声滤波器不同模式下相对衰减量（参考ISO7196），最大允许误差一般为士0.5dB。
表1次声及超声滤波器的相对衰减
模式 参考频率 Ul
相对衰减
6dB/oct(16kHz
18dB/ocL(2kHz/<16kHz) 21S/oct(21Hze
Ultra U Infra G1 G2 5.2线性 作范围
5KHz
0dB(10Hz-12.5kHz)
0dB(1Hz
对于次 声及 超声滤波误差一般不超运 ±0.5dB
工作范围至生 50dh 线性工作范围内的电平线性
1
注：以二 技术 指标不是 6 校准条件 6.1环境条
判别， 仅供参考
空气温度： (18- 28)℃; 相对湿度： ~90%。
6.2标准器及其他设备 6.2.1正弦信号发生器
频率范围：1Hz200kHz; 幅度范围：0.1mV～5V，幅度稳定性在校准周期内不大于0.02dB。
6.2.2信号分析仪
频率测量范围为1Hz~200kHz，幅值测量范围为0.1mV~10V，幅值测量最大允许误差为士2%。 6.2.3频率计
频率测量范围为1Hz～200kHz，频率测量最大允许误差为土0.01%
7 校准项目和校准方法
7. 1 校准项目
次声及超声滤波器的校准项目如表2所示。
2 JJF1346—2012
表2次声及超声滤波器校准项目一览表项目名称
编号 1 2 7.2校准方法 7.2.1相对衰减 7.2.1.1校准示意图如图1所示，将滤波器设置到超声（Ultra）模式（12.5kHz超声滤波器），调节正弦信号发生器频率到滤波器模式的参考频率f，调节正弦信号发生器输出电平，使其为滤波器的参考输人信号电平工m（在参考电平范围内，制造厂规定的输人信号频率电平
技术要求的条款号
校准方法的条款号
5. 1 5. 2
7. 2. 1 7. 2. 2
相对衰减线性工作范围
被检滤波器
信号分析仪
O
发生器
图 1 相对表减/线性工作范围平坦频率响应校准示意图
7. 2. 1. 2 开关K置于 用信号分析仪测量滤波器输人信号的 电平 Lin 再将开关 K置于“2 ，用信号分析仪测量滤波器输出信号的电平L
我公式（1）计算滤波器在参考频率上的参考斑减A
7.2.1.3
Aref -- Lin.. - Lout.t
(1)
式中：
Aref 参考表减，dB Lin.r 参考频率时的滤波器输入信号电平，dB（以1μV为参考）； Lout.t 参考频率时的滤波器输出信号电平，dB（以1μV为参考）。 7.2.1.4 依次调节正弦信号发生器输出信号的频率为f./8，f./4，f./2，2f.，4f.， 8，（或者用户要求的测试频率），并保持其输出信号电平不变，用信号分析仪测量滤波器在各个测试频率上的输入信号和输出信号的电平，按公式（2）依次计算出相应的测试频率点衰减A，。
A, =Lin.i - Lout..
(2)
式中：
A, 测试频率点衰减，dB； Lin. 测试频率点的滤波器输人信号电平，dB（以1μV为参考）； Lout.i 测试频率点的滤波器输出信号电平，dB（以1μV为参考）。 7.2.1.5 按公式（3）计算出滤波器在各测试频率上的相对衰减△A，记录测量结果。
(3) 3
A=A; -Aref
