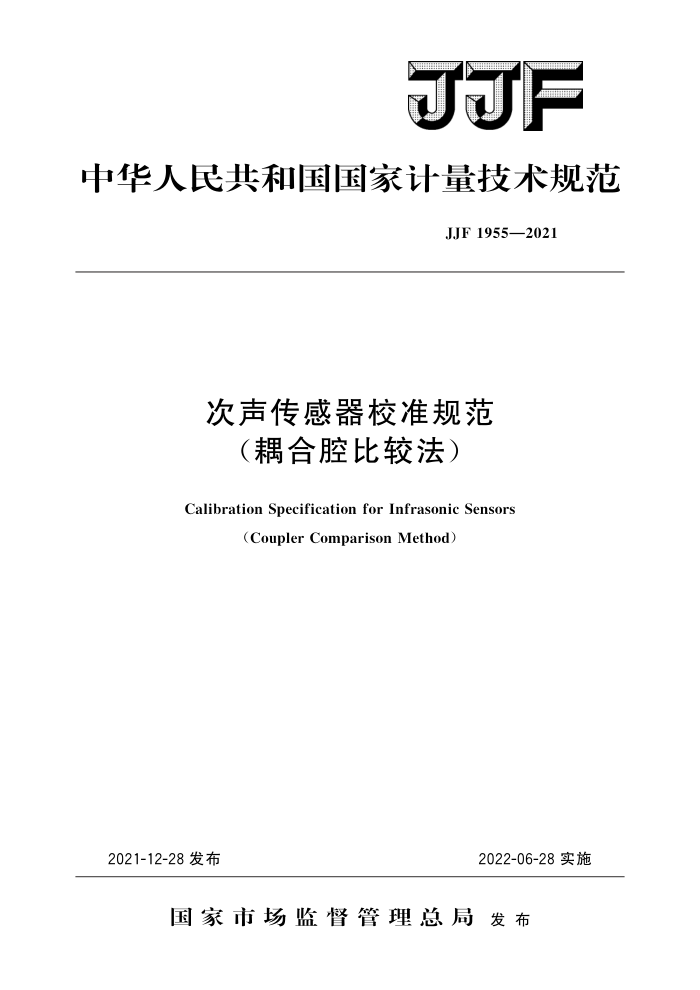

JJF
中华人民共和国国家计量技术规范
JJF1955—2021
次声传感器校准规范
（耦合腔比较法）
Calibration Specification for Infrasonic Sensors
(Coupler Comparison Method)
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJF1955—2021
次声传感器校准规范
（耦合腔比较法）
JJF 1955—2021
Calibration Specification for Infrasonic Sensors
(Coupler Comparison Method)
归口单 位：全国声学计量技术委员会起草单位：中国计量科学研究院
军事科学院防化研究院浙江大学航空工业北京长城计量测试技术研究所中国测试技术研究院
本规范委托全国声学计量技术委员会负责解释 JJF1955—2021
本规范起草人：
冯秀娟（中国计量科学研究院）何龙标（中国计量科学研究院）刘 伟（军事科学院防化研究院）何闻 (浙江大学) 张炳毅（航空工业北京长城计量测试技术研究所）牛锋（中国计量科学研究院）鄂治群（中国测试技术研究院） JJF1955—2021
目 录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (5) (5) (5) (5) (5) (5) (6) (7) (9) (11)
范围· 2 引用文件· 3 术语和计量单位 4 概述.·
1
计量特性…· 6 校准条件. 6.1 环境条件 6.2测量标准及其他设备. 7校准项目和校准方法·· 7. 1 校准项目· 7. 2 校准方法 8 校准结果表达· 8.1 校准记录· 8.2 校准数据处理 8.3 校准证书 8.4校准结果的不确定度评定·· 9复校时间间隔· 附录A 参考传感器声压灵敏度级的环境参数修正附录 B 校准记录的内容及格式附录 C 校准证书的内容及内页格式附录D 测量不确定度评定示例
5
- JJF1955—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》给出的规则编制。 本规范参考GB/T20441.4一2006《测量传声器第4部分：工作标准传声器规
范》、IEC61094-5：2016《电声学测量传声器 第5部分：工作标准传声器声压校准的比较法》、JJG1019一2007《工作标准传声器（耦合腔比较法）》制定
测量不确定度按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示。
本规范为首次发布。
II JJF1955—2021
次声传感器校准规范
（耦合腔比较法）
1范围
本规范适用于0.01Hz～20Hz频率范围的次声传感器的耦合腔比较法校准。
2引用文件
本规范引用了下列文件： JJG1019一2007工作标准传声器（耦合腔比较法） JJF1001一2011通用计量术语及定义 JJF1034一2020声学计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 GB/T3102.7一1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 IEC61094-5：2016电声学测量传声器第5部分：工作标准传声器声压校准的
比较法（Electroacoustics—Measurement microphones-Part 5：Methodsforpressure calibration of working standard microphones by comparison)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
本规范采用GB/T3102.7中规定的量和单位。 JJF1001一2011、JJF1034一2020和GB/T3947一1996界定的及以下术语和定义适
用于本规范。 3.1参考传感器reference sensor
声压灵敏度已预先测定的次声传感器。 3.2总谐波失真totalharmonicdistortion
所有谐波分量的方均根值的方和根与基波方均根值之比。
4概述
次声传感器是一种能够有效探测次声波的传感器。为了满足各种测试需求，存在着电容式、波纹管盒式、光纤式等不同工作原理的传感器。工作频率范围一般在 0.01Hz～20Hz，特殊应用要求（如地震前预测）传感器的下限工作频率可低至 0.001 Hz.
1 JJF1955—2021
5计量特性
5.1声压灵敏度级
次声传感器在参考频率f。处的声压灵敏度级，通常不小于一54.0dB（参考 1V/Pa）。f。由制造商给出，若无具体规定，则f。取1Hz。 5.2声压灵敏度级的频率响应
以参考频率处的声压灵敏度级为参考，次声传感器一般在0.1Hz～20Hz范围的
频率响应不超过土3.0dB 5.3总谐波失真
次声传感器在工作声压级范围的总谐波失真一般不大于3.0%。 注：由于校准无需做出合格与否的判定，因此上述技术要求仅供参考。
6校准条件 6.1环境条件
空气温度：20℃～26℃；相对湿度：35%～75%；静压：80kPa~103kPa。
6.2测量标准及其他设备 6.2.1标准次声源：在校准频率范围内，声压级范围不小于94dB～134dB，在校准声压级上总谐波失真不大于2.0%：其中，参考频率处的总谐波失真不大于1.0%。 6.2.2功率放大器：在校准频率范围内，频率响应应不超过士0.5dB，总谐波失真不大于0.2%，其中，参考频率处的总谐波失真不大于0.1%。 6.2.3多通道声分析仪：
一至少具有两个输人通道和一个输出通道，具备FFT分析模块；一校准频率范围内，输出通道产生正弦信号的频率误差应不超过士0.05%，总
谐波失真不大于0.1%：
校准频率范围内，输入通道的频率响应应不超过士0.1dB，级线性误差应不超
过士0.2dB，总谐波失真不大于0.1%，任意两输入通道的幅值比应不超过士0.3dB。 6.2.4参考传感器：校准频率范围内，参考传感器（包含解调器、前置放大器等信号调理模块）声压灵敏度级的测量扩展不确定度不大于0.8dB（k=2）。 6.2.5气压计：校准环境条件内，静压测量的最大允许误差应不超过士0.2kPa。 6.2.6温湿度表：校准环境条件内，温度测量的最大允许误差应不超过士0.5℃，湿度测量的最大允许误差应不超过士5%。
7校准项目和校准方法
7.1校准项目
次声传感器的校准项目见表1。
2 JJF1955—2021
表1次声传感器校准项目一览表
序号 1 2 3
项目名称声压灵敏度级
技术要求的条款号
校准方法的条款号
5. 1 5. 2 5. 3
7.2. 2 7.2.3 7.2. 4
声压灵敏度级的频率响应
总谐波失真
7.2校准方法 7.2.1校准前检查
次声传感器具有以下清晰耐久的标志：
制造商的名称或商标；产品的型号；产品的序列号。
次声传感器应附有单独的出厂资料，出厂资料包括正常工作的供电方式、声压灵敏度级、静压均衡方式（若有），如需做静压、温度、相对湿度及其他修正，则应给出相应的修正系数或方法。 7.2.2声压灵敏度级
声压灵敏度级校准装置的示意图见图1。
输入通道2
输入通道1
多通道声分析仪
参考传感器 待校传感器
输出通道
功率放大器
标准次声源
图1声压灵敏度级校准装置的示意图
按下列步骤校准次声传感器的声压灵敏度级： a）将参考传感器和被校传感器经由适配器耦合到标准次声源的声输出接口，参考
传感器和被校传感器的电信号输出分别连接多通道声分析仪的输入通道1和输入通道2。
b）设置多通道声分析仪的两个输人通道参数：灵敏度设置为1V/V，根据传感器的供电方式设置相应的输人方式。
c）采用多通道声分析仪的输出通道产生正弦信号，信号频率设置为参考频率，正弦信号经功率放大器连接标准次声源，根据校准声压要求，调节正弦信号的幅值及功率
3
