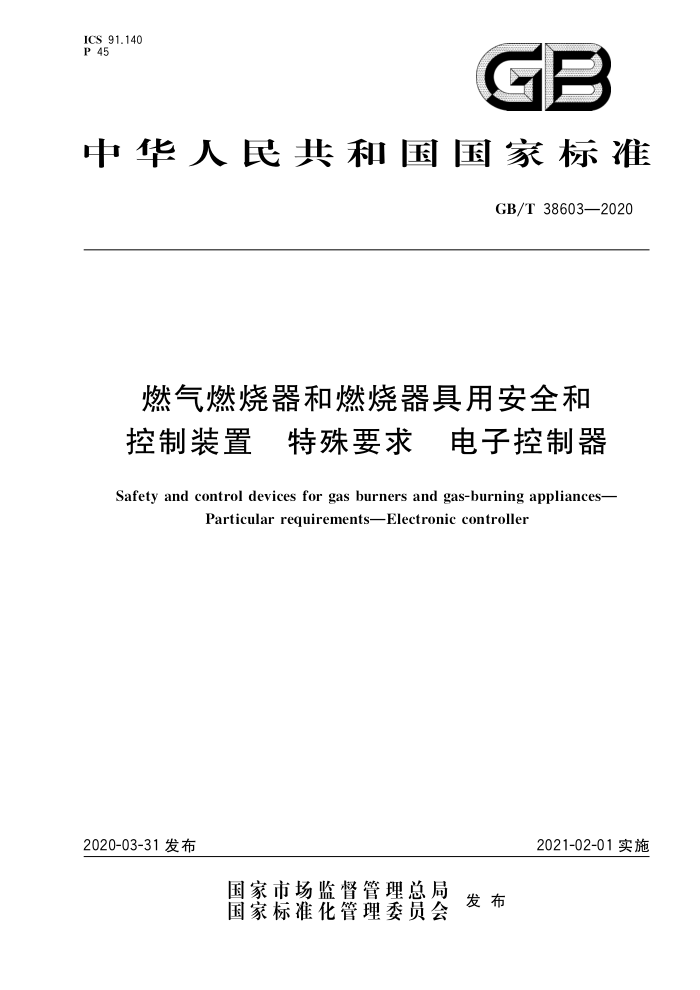

ICS 91.140 P 45
GB
中华人民共和国国家标准
GB/T38603—2020
燃气燃烧器和燃烧器具用安全和控制装置 特殊要求电子控制器
Safety and control devices for gas burners and gas-burning appliances-
Particular requirementsElectronic controller
2021-02-01实施
2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38603—2020
目 次
前言
II
范围 2 规范性引用文件
1
术语和定义 3.1 燃烧控制 3.2 电路结构分类结构要求
3
5 6
6.1 功能 6.2 耐热应力 6.3 连续运行性能 6.4 内部故障保护 6.5 电气元件安全 6.6 电磁兼容安全性 6.7 电池供电控制器试验方法 7.1 试验条件和容许误差 7.2 功能试验 7.3 耐热应力试验 7.4 连续运行性能试验 7.5 内部故障保护试验检验规则
7
8
8.1 出厂检验 8.2 型式检验 9标志、安装和操作说明书 9.1 标志 9.2 安装和操作说明书 9.3 警告提示 10 包装、运输和贮存附录A（资料性附录） 本标准支持GB16914— -2012基本要求的条款对应表附录B（规范性附录） 燃烧控制功能模块附录C（规范性附录） 燃烧产物排放功能模块
IU
10
1
13
16 GB/T38603—2020
附录D（规范性附录） 重置功能模块附录E（规范性附录） 燃气切断功能模块附录F（规范性附录） 温度控制功能模块附录G（规范性附录） 功能安全相关系统的失效控制技术和措施附录H（规范性附录） 电磁兼容安全性…. 附录I（规范性附录） 电池供电控制器附录（规范性附录） 电气/电子元件故障模式参考文献
18 20 22 24 .25 27 29 31
II GB/T 38603—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准为与GB16914一2012《燃气燃烧器具安全技术条件》保持一致，在附录A中给出了本标准
支持GB16914一2012基本要求的条款对应表
本标准由中华人民共和国住房和城乡建设部提出并归口本标准起草单位：广东万和热能科技有限公司、中国市政工程华北设计研究总院有限公司、广东百
威电子有限公司、上海答神电子科技有限公司、上海市燃气设备计量检测中心有限公司、成都前锋电子有限责任公司、广东华美骏达电器有限公司、浙江达峰科技有限公司、青岛经济技术开发区海尔热水器有限公司、艾欧史密斯（中国)热水器有限公司、广州迪森家居环境技术有限公司、北京菲斯曼供热技术有限公司、广东万家乐燃气具有限公司、芜湖美的厨卫电器制造有限公司、欧好光电控制技术（上海）股份有限公司、阿里斯顿热能产品（中国）有限公司、樱花卫厨（中国）股份有限公司、永康市华港厨具配件有限公司、珠海吉泰克燃气设备技术有限公司、威能（无锡）供热设备有限公司、广东美智智能科技有限公司、能率（中国)投资有限公司、华帝股份有限公司、佛山市赛扬电子科技有限公司、中山市航仪电气有限公司、浙江师丰电器股份有限公司、浙江博立灶具科技有限公司、博西华电器（江苏)有限公司、广州市东霸节能科技有限公司、国家燃气用具质量监督检验中心。
本标准主要起草人：陈必华、渠艳红、舒超、封昌良、杨连青、朱宁东、张剑明、梅善楷、张伟、杨国斌、 付荣强、邵柏桂、邓海燕、徐国平、廖原、薛磊明、汤宇骏、施世佐、郭建恒、程文杰、卢景添、梁俊娟、 李耀聪、高中伟、吴芳福、部于估、王斌、于磊、冯成威、杨丽杰、郝再再
II GB/T 38603—2020
燃气燃烧器和燃烧器具用安全和控制装置特殊要求电子控制器
1范围
本标准规定了使用GB/T13611规定的城镇燃气的燃气燃烧器和燃烧器具用电子控制器（以下简称控制器）的术语和定义，分类，结构，要求，试验方法，检验规则，标志、安装和操作说明书，包装、运输和贮存。
本标准适用于燃气热水器、燃气采暖热水炉、燃气燃烧器/机、燃气蒸汽发生器、燃气锅炉、燃气灶具等带有自动燃烧控制的燃烧器具或燃烧设备用电子控制器，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T4208外壳防护等级（IP代码） GB/T6346.14电子设备用固定电容器第14部分：分规范抑制电源电磁干扰用固定电容器 GB/T13611城镇燃气分类和基本特性 GB/T14004电子设备用固定电容器第6部分：分规范金属化聚碳酸酯膜介质直流固定电容
器（可供认证用）
GB/T14536.1一2008家用和类似用途电自动控制器第1部分：通用要求 GB/T14536.6一2008家用和类似用途电自动控制器燃烧器电自动控制系统的特殊要求 GB/T19212.7电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全 第7
部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验
GB/T20438.2一2017电气/电子/可编程电子安全相关系统的功能安全第2部分：电气/电子/ 可编程电子安全相关系统的要求
GB/T20438.4电气/电子/可编程电子安全相关系统的功能安全第4部分：定义和缩略语 GB/T20438.7一2017电气/电子/可编程电子安全相关系统的功能安全第7部分：技术和措施
概述
GB/T21711.1基础机电继电器第1部分：总则与安全要求 GB/T305972014燃气燃烧器和燃烧器具用安全和控制装置通用要求
3术语和定义
GB/T30597、GB/T14536.1、GB/T14536.6和GB/T20438.4界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T30597、GB/T14536.1、GB/T14536.6和GB/T20438.4 中的某些术语和定义。
1
