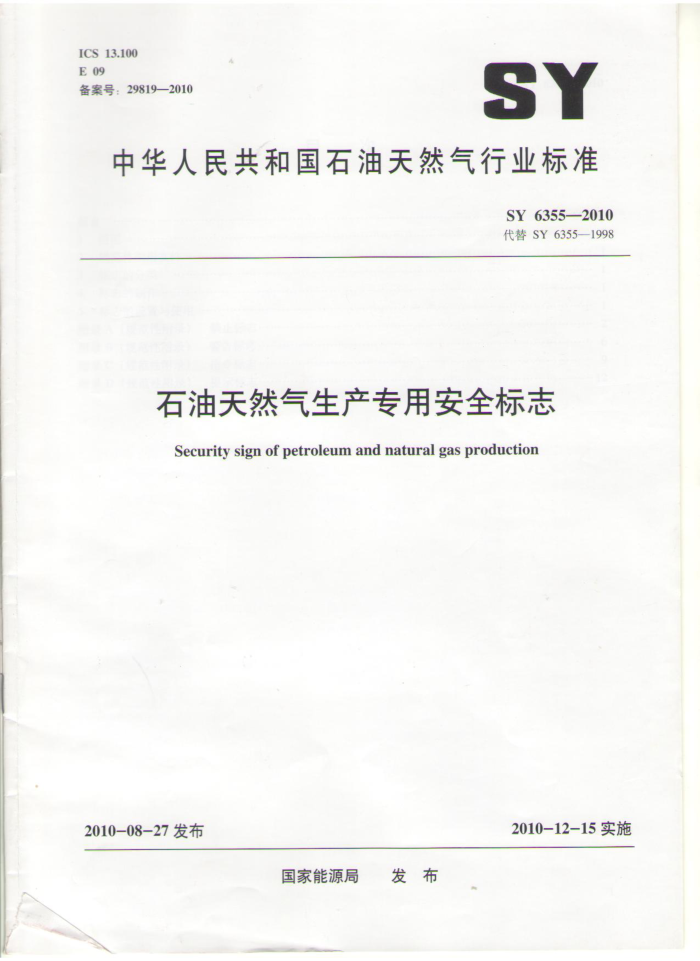

ICS13.100 E09 备案号：29819—2010
SY
中华人民共和国石油天然气行业标准
SY 6355-2010 代替SY63551998
石油天然气生产专用安全标志 Security sign of petroleum and natural gas production
2010-12-15实施
2010-08-27发布
国家能源局 发布 SY6355-2010
目次
前言 1 范围
规范性引用文件标志的分类
2 3
4 标志的制作 5 5 标志的设置与使用附录A（规范性附录） 禁止标志附录B（规范性附录） 警告标志. 附录C （规范性附录） 指令标志· 附录D（规范性附录） 提示标志， SY 63552010
前 言
本标准的全部技术内容为强制性。 本标准代替SY6355—1998《石油天然气生产专用安全标志》。 本标准与SY6355—1998相比，主要变化如下：
对“范围”进行了调整，钻井作为石油天然气勘探开发过程的组成部分，加工作为石油天然气储运过程的组成部分，在标准中删除（1998年版的第1章；本版的第1章）；
对“规范性引用文件”中的引用标准进行了调整，GB2893—1982替换为GB2893—2008, GB2894—1988替换为GB2894—2008；对“标志分类”进行了调整（1998年版的第3章；本版的第3章）； 1998年版的第4章“标志的设置”修改为本版的第5章“标志的设置与使用”，并对相应条
款进行了调整，增加了引用标准； 1998年版的第5章“标志的制作”修改为本版的第4章“标志的制作”，并对相应的引用标
准进行了调整。 本标准的附录 A、附录 B、附录 C、附录 D 为规范性附录。 本标准由石油工业安全专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田有限责任公司安全环保部、大庆钻探工程公司安全环保质量节能处、
大庆油田建设集团安装公司。
本标准主要起草人：王秀峰、关英志、王庆华、王海峰、王久会。 本标准所代替标准的历次版本发布情况为：
SY 63551998。
II SY63552010
石油天然气生产专用安全标志
1范围
本标准规定了用于石油天然气勘探、开发、储运、建设等生产作业场所和设备、设施的专用安全标志。
本标准适用于陆上油气田企业安全专用标志的设计与使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB2893—2008安全色 GB28942008安全标志及其使用导则标志的分类
3
3.1 禁止标志，共14个，其图形和说明见附录A。 3.2 警告标志，共10个，其图形和说明见附录B。 3.3 指令标志，共12个，其图形和说明见附录C。 3.4 提示标志，共3个，其图形和说明见附录D。 4 标志的制作 4.1 安全标志应按GB28942008中4.1~4.5的规定制作。 4.2 安全标志牌的颜色应遵照GB2893-2008所规定的规则。 4.3 安全标志牌的尺寸应按GB28942008中附录A进行选用 5 标志的设置与使用 5.1 标志牌应设在与安全有关的醒目位置并清晰可见，标志牌前不应放置妨碍认读的障碍物。 5.2 标志牌的平面与视线夹角应接近90°，观察者位于最大观察距离时，最小夹角应不低于75°。 5.3 标志牌使用要求应遵照GB28942008所规定的规则。
SY 63552010
附录A （规范性附录）禁止标志
禁止标志见表A.1。
表A.1 禁止标志
图形标志
编号
名 称
说 明
为避免非工作人员进人
场和施工现场而设计。
发
A.1
禁止非工作人员人内
适用于油、气开发等工作场所及施工区域
禁止非工作人员入内
为避免非操作人员开、关工艺管线阀门而设计。
A.2
禁止乱动阀门
适用于油气厂、站及管道等工艺管线阀门
禁止乱动阀门
为防止撞自挪用消防器材而设计。
A.3
禁止乱动消防器材
适用于放置消防器材的场
地
禁止乱动消防器材
为防止用汽油等易燃液体擦洗物件时遇明火、高温、静电火花发生火灾而设计。
A.4
禁止用汽油擦物
适用于易燃易爆生产区域和机械设备较集中的岗位或场所
禁止用汽油擦物
2 SY6355-2010
表A.1（续）
名称
编号
说明
图形标志
为防止因“酒后上岗作业”，给正常的生产作业带来严重的安全隐患，甚至导致事故发生而设计。
A.5
禁止酒后上岗
适用于油、气开发等工作场所及施工区域
禁止酒后上岗
为避免因化学品混放，引起一系列化学反应事故而设计。
A.6
禁止混放
适用于化学品储存、 使用的库房及相应工作场所
禁止混放
为避免易燃易爆场所或盛装易燃易爆、有毒有害介质的容器，因撞击产生变形、泄漏、爆炸等严重危害而设计。
禁止撞击
A.7
适用于上述工作场所及相关容器的运输、储存及使用
禁止撞击
为防止用单绳吊装造成吊件失衡引发事故而设计。
A.8
禁止单扣吊装
适用于起重吊装作业场所
禁止单扣吊装
3
SY 6355-2010
表A.1 (续)
编号
名称
图形标志
说明
为防止在起重吊装作业过程中，因吊装物坠落或吊臂滑落导致物体打击伤害而设计。
A.9
禁止吊臂下过人
适用于起重吊装作业现场
禁止吊臂下过人
为防止因雷管炸药混放给正常的生产作业带来严重的安全隐患，甚至导致爆炸事故发生而设计。
A.10
禁止雷管炸药混放
适用于油气田开发生产作业中地震勘探、爆破等作业现场
禁止雷管炸药混放
为避免在生产作业过程中，出现对安全防护装置擅自拆除的现象而设计。
A.11
禁止擅自拆除
适用于设备设施运行过程中具有安全防护设施的工作场所
禁止擅自拆除
为避免在生产作业过程中出现用电设备私搭乱接现象而设计。
A.12
禁止私搭乱接
适用于任何固定式或移动式配电设施
禁止私搭乱接 SY 6355-2010
表A.1（续）
图形标志
名称
说明
编号
为防止生产场所因装置或管线带压，在作业过程中给人员或设备造成危害而设计。
A.13
禁止带压作业
适用于工艺系统维修、 改造等工作场所
禁止带压作业
为防止盛装易燃易爆介质的容器在阳光曝晒下，因内压增高，引发危险而设计。
A.14
禁止曝晒
适用于室外盛装易燃易爆、有毒有害介质容器的存放使用场所
禁止曝晒
