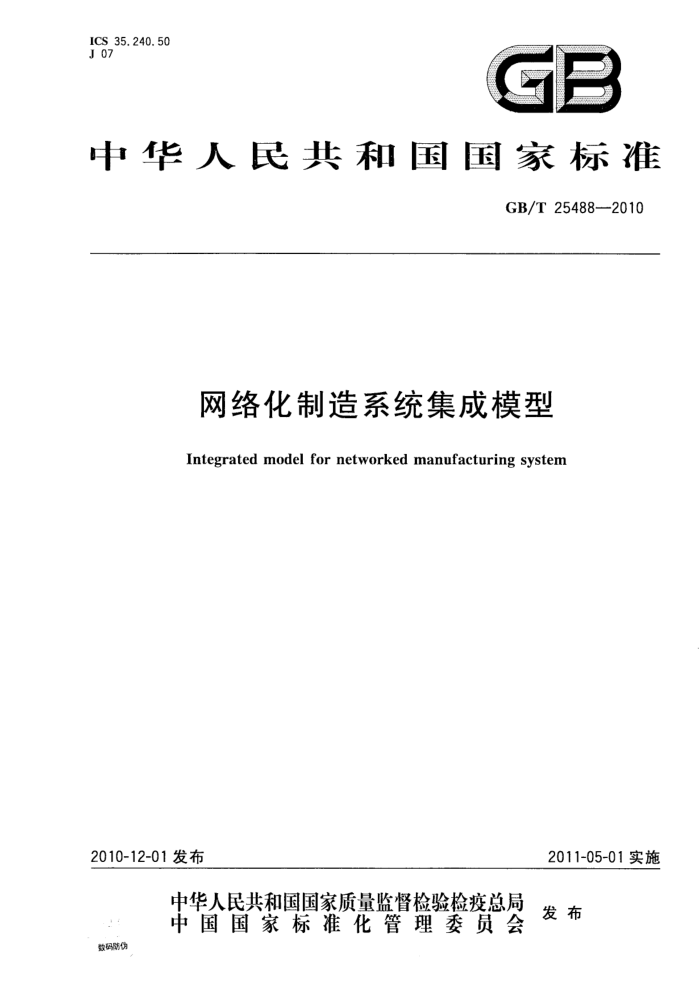

ICS 35. 240. 50 J 07
C
中华人民共和国国家标准
GB/T 254882010
网络化制造系统集成模型
Integrated model for networked manufacturing system
2011-05-01实施
2010-12-01 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T 25488---2010
目 次
前言引言 1 范围 2 术语和定义 3网络化制造系统集成模型参考体系 4网络化制造系统集成元模型附录A（资料性附录）网络化制造系统集成模型的使用附录B（资料性附录）网络化制造系统集成模型建模方法 · 附录C（资料性附录）企业网络化制造系统参考模型参考文献
II IV
. -. -----·中--+中+t.-！
.......
3
- 血电血心--
4
14 .16 19 ...25
.....+++.... ·: ................................
...........................
.. GB/T 25488--2010
前言
本标准的附录 A、附录 B和附录 C 均为资料性附录。 本标准由全国工业机械联合会提出。 本标准由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本标准主要起草单位：北京机械工业自动化研究所、清华大学。 本标准主要起草人：黄双喜、范玉顺、黎晓东、刘颖、陈天华。 本标准是首次制订。
I GB/T 25488—2010
引言
系统集成是网络化制造的基础和关键，系统集成模型是实现系统集成的有力工具和依据。 本标准针对我国制造企业信息化的特点，规范了网络化制造系统集成的相关术语，给出了网络化制
造系统集成模型的体系结构，定义了网络化制造系统集成元模型，明确了网络化制造系统的集成要素，并给出了网络化制造系统各集成要素的对象模型以及对象之间的关联关系。
本标准的制定可以为我国企业实施网络化制造系统提供参考指南，使企业明确网络化制造系统的集成对象和集成关系，指导网络化制造系统的设计与开发。
!
《网络化制造系统集成模型》是推荐性标准，作为企业实施网络化制造工程时的指导性文件。
i 1
二
二 -
IV GB/T 25488--2010
网络化制造系统集成模型
1 范围
本标准为企业建立网络化制造系统集成模型提供参考指南。本标准给出了网络化制造系统集成模型的体系结构，定义了网络化制造系统集成元模型，明确了网络化制造系统的集成要素，并给出了网络化制造系统各集成要素的对象模型以及对象之间的关联关系。
本标准适用于企业、网络化制造咨询服务单位以及提供网络化制造技术支持的单位。
2术语和定义
下列术语和定义适用于本标准。
2. 1
网络化制造 networked manufacturing 企业利用网络技术开展产品设计、制造、销售、采购、管理等一系列制造活动的总称，
2. 2
网络化制造系统 networked manufacturing system 企业在网络化制造模式的指导思想、相关理论和方法的指导下，在网络化制造集成平台和软件工具
的支持下，结合企业具体的业务需求，设计实施的基于网络的制造系统。 2. 3
模型model 为回答所研究的问题和表达真实事物的特定方面而采用各种形式（包括数学、物理、符号、图形或文
字描述等)的、实际事物的抽象表达法。
注：模型可用于描述企业活动或企业生命周期的不同阶段。 [GB/T 18757---2008,定义 3.16′
2. 4
系统模型system model 关于系统的功能以及系统行为的表示方法。 注：系统模型用于改进系统的性能，识别基本的要素并将其分解到需要的程度。它也规定了这些要素对信息、资源
和组织方面的需求，以及提供定义系统所要的信息。
2.5
系统集成模型integrated system model 表示系统组成要素及各组成要素之间关联和引用关系的模型。系统集成模型用来控制系统各要素
作为一个统一的整体运行。 2. 6
体系结构architecture 系统（不论物理的或概念的对象或实体）)中各部分的基本配置和连接的描述（模型）。 注：针对系统集成,有且只有两种体系结构，它们是：
a）系统体系结构（有时又称为“第1类”体系结构)涉及系统的设计。例如整个企业集成系统中的计算机控制系
统部分； b）企业参考项目（有时称为“第2类"体系结构)涉及诸如企业集成或其他企业项目的开发与实施的组织。
[GB/T 18757—2008,定义 3.2]
1 GB/T 25488--2010
2.7
企业 enterprise 共同承担确定使命、目标和目的，以提供产品或服务等输出的个或多个组织。 注：该术语包括诸如广义企业、虚拟企业等相关概念。 ［GB/T 18757—2008,定义 3.6]
2.8
系统system 为达到一个或多个规定目的而组织起来的，相互作用的元素的组合体。 注1：一个系统可被认为是一个产品或它提供的服务。 注2：实际上，对系统含义的介绍通常通过使用一个联合名词来阐明，如飞行器系统。或者，单词“系统”可简单地由
上下文相关的同义词来替代，如飞行器，虽然这可能使系统的观点不太明显。 ［GB/T 22032—2008,定义 4.17]
2.9
信息information 数据、文字和消息等所包含的内容和意义。 [GB/T 15312-2008,义 3. 26]
2.10
生命周期 life cycle 系统走完其全部生命历程所经历的般阶段和步骤的有限集。 ［GB/T 18757--2008,定义 3.11］
2.11
组织 organization 企业的结构和企业中责任与权力的分配。 [GB/T 18757---2008,定义 3.17]
2. 12
资源 resource 在执行企业活动和/或经营过程中提供所需的部分或全部能力的企业实体。 ［GB/T 18757—2008,定义 3.18］
2.13
过程　process 涉及各种企业实体的一套结构化的活动，是为特定的目的设计和组织的。 [GB/T 19114.1--2003,定义3.6.29]
2.14
阶段stage 系统生命周期中以某特定条件、事件或现象的发生为特征的时间段
2. 15
参考体系结构 reference architecture 一套方法和框架，它通过结构化的方法论、规范化的操作和支持工具来指导企业集成系统的设计和
实现。 2.16
功能functions 为实现某种制造目的的若干活动的分组。 ［GB/T 16980.1—1997,定义 2.2.3]
2
