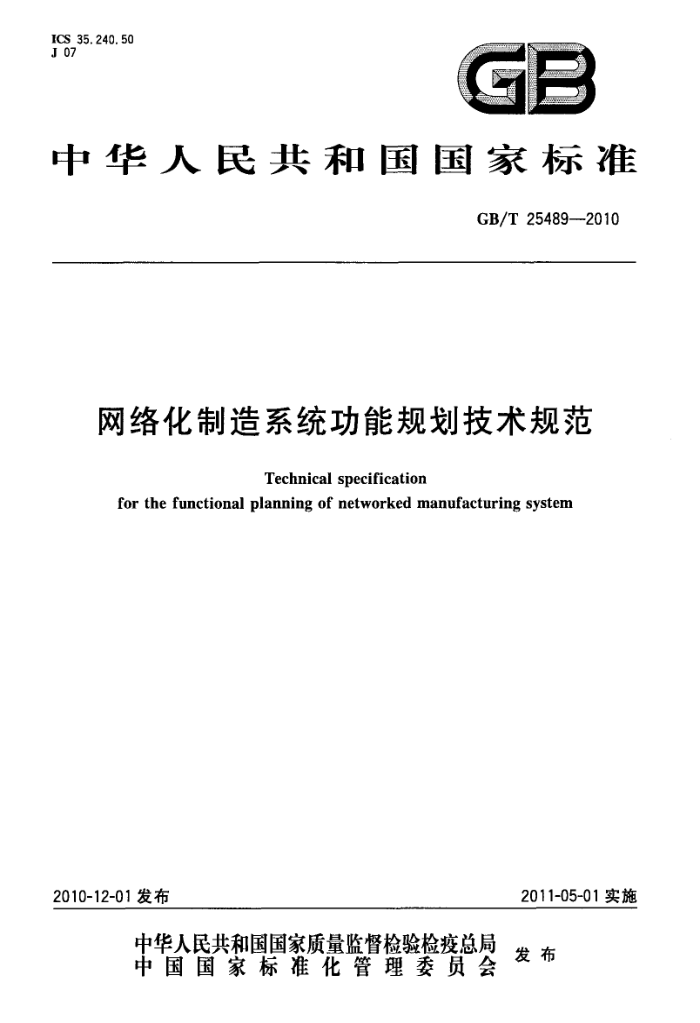

ICS 35. 240. 50 J 07
中华人民共和国国家标准
GB/T 25489---2010
网络化制造系统功能规划技术规范
Technical specification
for the functional planning of networked manufacturing system
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 25489—2010
目 次
前言引言 1 范围 2术语和定义 3缩略语.. 4网络化制造系统功能规划基本要求 4.1全方位地支持网络联盟企业 4.2功能规划应有利于集成性 4.3功能规划应有利于互操作性 4.4业务过程数字化及商务过程的安全性 5网络化制造系统功能模型基本框架 5.1功能视图参考结构 .. 5.2功能模型 6网络联盟企业管理平台功能描述 6. 1 网络联盟企业生命周期 6.2 网络联盟企业组建与优化 6.3 网络联盟企业运行管理 6.4网络联盟企业解散与重组 7 网络化制造系统应用平台主要功能描述 7.1功能模型 7. 2 协同经营管理分系统 7.3敏捷供应链管理分系统 7.4网络化协同设计分系统… 7.5网络化协同制造分系统. 7.6客户关系管理分系统…· 8网络化制造系统基础平台功能描述· 8.1公共服务管理分系统 8.2知识管理分系统 8.3应用软件与使能工具分系统 8.4基础技术体系分系统. 8.5计算机网络支撑分系统.. 9网络化制造系统功能规划基本方法 9.1功能规划的内容. 9.2网络化制造系统的功能组成规划· 9.3网络化制造系统功能组成的联系规划方法参考文献
I
.....
--
1
+++
10
12 12 14 :15 15 16 16 17 19 20 :20 21 22 24
...
1 GB/T 25489—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国工业自动化系统与集成标准化技术委员会(SAC/TC 159)归口。 本标准负责起草单位：北京机械工业自动化研究所，上海交通大学。 本标准主要起草人：奚立峰、周炳海、李春常、孙洁香。
目 GB/T 25489—2010
引言
随着制造业全球化进程的加剧，制造企业之间的协同与合作日趋增加，制造活动需要突破企业范围和地域的限制，产品生命周期的各种业务活动需要在不同的企业、部门、应用等之间实现有效地集成；同时，制造企业面临时间、质量、成本和服务等诸多方面的激烈竞争，而快速响应市场逐渐成为提高企业或企业群体竞争力的首选要素。网络化制造模式的出现为应对这些新环境提供了有效的解决方案。标准化是实现网络化制造的关键，通过制定一系列标准，以形成网络化制造标准体系，作为我国制造企业实施网络化制造的标准依据和参考。
本标准属于网络化制造标准体系中的通用标准。制定本标准的基本目的是为企业在实施网络化制造过程中进行网络化制造系统的功能规划时提供指导性的参考依据。
本标准的主要内容包括：网络化制造系统的基本功能要求；网络化制造系统的功能模型；网络化制造系统平台、应用平台、基础平台的功能组成描述；网络化制造系统功能规划的基本方法。
V GB/T 25489—2010
网络化制造系统功能规划技术规范
1 范围
本标准规定了网络化制造系统各组成部分的功能，从功能视图的角度给出了网络化制造系统的参考结构，在此基础上建立了网络化制造系统功能模型。正文列举了网络化制造系统的基本功能要求，给出了网络化制造系统功能模型基本框架，描述了网络化制造系统中网络联盟企业管理平台、系统应用平台和系统基础平台需要具备的基本功能组成，以此作为规划网络化制造系统各组成部分的功能联系的参考基础最后总结功能规划的基本方法。
本标准适用于我国企业实施网络化制造过程中进行网络化制造系统功能规划和网络化制造系统的设计、运作与管理。 2 术语和定义
下列术语和定义适用于本标准。
2. 1
网络化制造 networked manufacturing 企业利用网络技术开展产品设计、制造、销售、采购、管理等一系列制造活动的总称。
2. 2
网络化制造系统 networked manufacturing system 企业在网络化制造模式的指导思想、相关理论和方法的指导下，在网络化制造集成平台和软件工具
的支持下，结合企业具体的业务需求，设计实施的基于网络的制造系统。 2.3
企业 enterprise 以提供产品和服务为共同目标及任务的组织群体。 [GB/T 18999--2003,2. 2. 1]
2. 4
网络联盟企业networked alliance enterprise 由市场驱动，通过市场竞争机制，为特定的任务组成的适应网络化制造模式的动态联盟企业。组成
这种动态联盟的成员可以是地理上分布的企业或企业的某些部门，它们通过网络互连，开展与制造活动相关的各种业务，通常由作为核心企业的盟主企业发起，同时客户参与产品全生命周期的活动。网络联盟企业可以随任务完成而解散，随新的任务产生而快速重组。 2. 5
功能视图 function view 对企业中活动及工作过程的描述及表达。功能视图描述元素的处理以及用若干单个处理步骤组来
描述复杂过程，并反映它们的逻辑连结及相互依存性的构造。功能视图着重表达系统行为特征、相互依存性及元素在企业功能执行过程中的效应。
[GB/T 18999—2003,3.7.4.2]
2. 6
互操作性 interoperability a）两个或多个系统交换信息并相互使用已交换的信息的能力。 b）两个或两个以上系统可互相操作的能力。
1 GB/T 25489-2010
[GB/T 11457-—2006,2.807]
2.7
可扩展性scalability 系统或部件能修订以增加它的存储或功能的能力的情况。 [GB/T 11457—2006,2.594]
2.8
安全性，保密性security 对计算机硬件、软件进行的保护，以防止其受到意外的或蓄意的存取、使用、修改、毁坏或泄密。安
全性也涉及对人员的数据、通讯以及计算机安装的物理保护。
[GB/T11457—2006,2.1420]J
2.9
资源resource 是服务提供商使用的可量化的资产，或者是另一个服务商代表一个服务提供商来完成服务请求（例
如：文件、通讯、货物等）。 3缩略语
ARISArchitecture of integrated information system 集成信息系统体系结构 ASPApplication service provider应用服务提供商 CAD Computer-Aided Design 计算机辅助设计 CAE Computer-Aided Engineering 计算机辅助工程 CAM Computer-Aided Manufacturing 计算机辅助制造 CAPP Computer-Aided Process Planning计算机辅助工艺规划 CIM-OSA Computer Integrated Manufacturing-Open System Architecture） 计算机集成制造
开放系统体系结构
COM Component Object Model 组件对象模型 CORBA Common Object Request Broke Architecture ^ 公共对象请求代理体系结构 CRM Customer Relationship Management 客户关系管理 EDI Electronic Data Interchange 电子数据交换 ERP Enterprise Resource Planning 企业资源计划 FTP File Transfer Protocol 文件传输协议 GERAM General Enterprise Reference Architecture and Methodology 通用企业参考体系结构
与方法学
HTMLHyper Text Markup Language 超文本标识语言 ICMP Internet Control Manage Protocol 因特网控制报文协议 IP Internet Protocol 网际协议 ISO International Organization for Standardization 国际标准化组织 MANDATEManufacturing Management Data Exchange制造管理数据交换 MES Manufacturing Execution System 制造执行系统 MMS Manufacturing Message Specification 制造报文规范 NE Networked Enterprise网络联盟企业 NMS Networked Manufacturing System 网络化制造系统 OMG Object Management Group 对象管理集团 PDM Product Data Management产品数据管理
2 GB/T 25489--2010
PLMProduct Life-cycle Management产品全生命周期管理 RIP Routing Information Protocol 路由信息协议 SCM Supply Chain Management 供应链管理 SGML Standard Generalized Markup Language 标准通用化置标语言 SMTPSimple Mail Transfer Protocol简单邮件传输协议 SNMP Single Network Management Protocol 简单网络管理协议 STEP Standard for the exchange of product model data 产品模型数据交换标准 TCP Transmission Control Protocol 传输控制协议 UDDI Universal Description,Discovery and Integration 统一描述、发现和集成协议 UDPUser Datagram Protocol 用户数据报协议 W3C World Wide Web Consortium 万维网联盟 XMLExtensible markup language可扩展标记语言
4网络化制造系统功能规划基本要求 4.1全方位地支持网络联盟企业
通过网络开展覆盖产品全生命周期各个环节的业务，支持网络联盟企业的所有生产经营活动。功能规划应通过网络化制造系统功能模型体现产品全生命周期的各种主要功能，提供包括从供应商、制造商、销售商到客户等的价值链的各种应用服务功能。 4.2功能规划应有利于集成性
按照CIM-OSA的分类，集成包括企业内部的物理系统集成、应用集成和业务集成以及企业间的集成。实现企业内部和企业之间的集成，是网络联盟企业开展生产经营活动的基础。网络化制造系统功能规划主要通过功能模型体现网络联盟企业范畴内的系统应用服务间的集成，包括：
一提供支持企业集成的应用服务功能；一能够尽可能集成企业原有的遗留系统；
一提供应用服务与应用服务之间的集成，满足应用服务之间的有效耦合。
4.3功能规划应有利于互操作性
网络化制造系统功能规划过程中系统功能模型应有利于体现互操作性，满足以下要求：
支持网络联盟企业的协作和资源共享；满足分布式、异构式、动态网络化环境的要求；
一系统具有开放性和模块化特性，应用功能之间具有标准化接口；一系统具有可扩展性,满足未来服务的发展和更新。
4.4业务过程数字化及商务过程的安全性
网络化制造通过网络传递产品设计、制造、设备控制等的各种信息，数字化是网络化制造的重要基础；而商务过程通过网络传递信息必须具备安全性。 5网络化制造系统功能模型基本框架 5.1功能视图参考结构
图1从系统功能视图的角度给出了网络化制造系统的参考结构，网络化制造系统由网络联盟企业管理平台、应用平台和基础平台3部分组成，各个部分具有独立的功能，同时整个系统在功能上具有集成性和互操作性。网络化制造活动随网络联盟企业的组建而开始，活动结束网络联盟企业随之解散。 网络化制造系统提供了网络联盟企业管理功能，包括组建、优化、运行、解散与重组，这些活动体现网络化制造环境下的企业集成与协作。网络化制造应用平台是网络化制造系统的核心，包括了网络化制造系统所需要实现的功能目标，覆盖了产品全生命周期的各项活动，是实施网络化制造过程中进行功能规
3 GB/T 25489—2010
划的主要对象。网络化制造系统具有多种形态，不同形态和模式下可以具有参考结构中全部或部分功能，可以根据实际需要进行必要的扩展。网络化制造基础平台提供了网络化制造必要的支撑环境，包括计算机网络环境、基础技术体系、平台公共服务管理、知识库管理、应用软件和使能工具等。网络联盟企业通过应用界面执行各项应用功能，应用平台与基础平台通过集成接口互联，从而实现应用功能在网络环境下的集成。
网络联盟企业管理平台
应用界面
网络化制造系统应用平台
协同经 敏捷供应 网络化协 网络化协 客户关营管理 链管理分 同设计分 同制造分 系管理分系统
分系统
系统
系统
系统
集成接口
网络化制造系统基础平台
应用软件和使能工具
知识库管理
公共服务管理计算机网络环境
基础技术体系（协议、标准、规范等）
图1网络化制造系统功能视图参考结构
5.2 功能模型
在网络化制造系统功能视图参考结构的基础上，根据网络化制造系统主要组成要素，建立相应的网络化制造系统功能模型，如图2所示，包括网络联盟企业管理平台、系统应用平台及基础平台3部分功能。各部分由若干分系统、子系统及功能模块组成，网络化制造系统功能模型建立在这些功能组成之上。其中系统应用平台功能包含了网络化制造系统的主要应用功能，本标准对其功能组成作了主要描述。网络化制造系统功能视图参考结构中的应用界面和集成接口两部分的内容不在本技术规范阐述之列，因此未进一步对其进行描述。
网络化制造系统功
能体系结构
网络联盟企业管理平台
应用平台功能
基础平台功能
功能
网络 网络 网络 协同
应用
经营 供应 化协 化协 关系 服务 知识 软件 基础 技术
计算
敏捷 网络 网络 客户 公共链管 同设 同制 管理
联盟
企业 企业 联盟 企业 联盟
管理 与使 体系 络支 机网
组建 运行 解散 分系 管理 理分 计分 造分 分系 管理
分系
组 统 系统 系统 系统 统 统 能工
分系
分系统
具分 统 撑分
与优 管理 与重
系统
化
系统
图 2[ 网络化制造系统功能模型
