内容简介

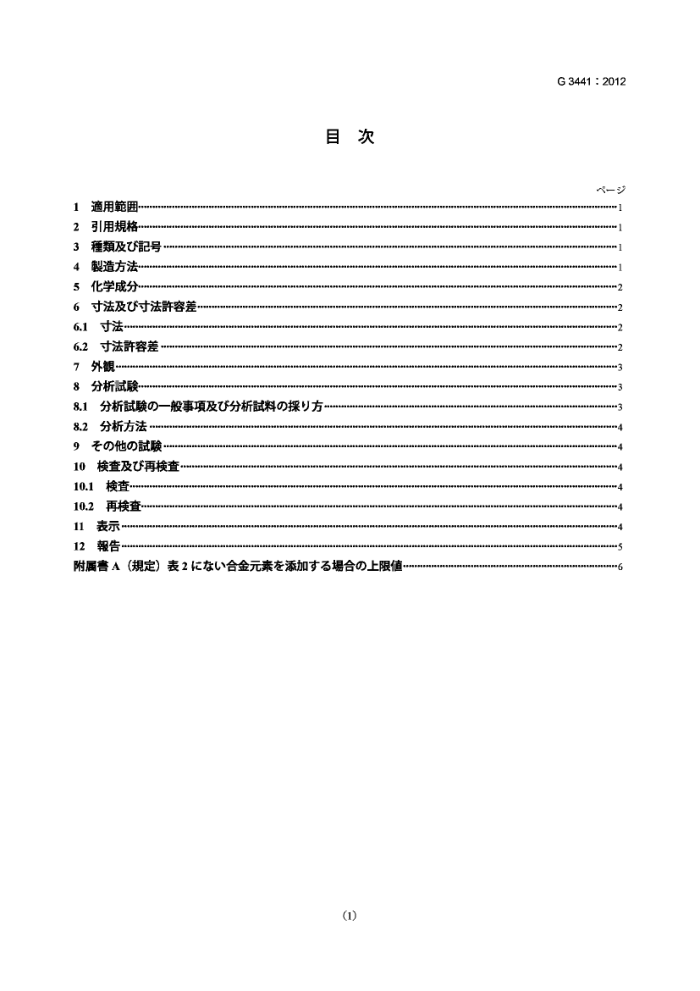

G 3441 : 2012目次
一沙
用范困引用规格·
1
2 3
種颊及記号 4 製造方法 5 化学成分 6
寸法及寸法計容差 6.1 寸法： 6.2 寸法計容差· 7 外觀 8 分析試 8.1 分析試の一般事项及分析試料の探方 8.2分析方法 9の他の試… 10 查及再查 10.1 查 10.2 再查· 11表示 12報告· 附属A（规定）表2合金元素添加場合の上限值
(1) G 3441 : 2012
李元去
乙の规格法，工業標化法第14条用寸第12条第1项の规定基，一般社团法人日本铁鋼連盟（JISF）办，工業標原案老具日本工業规格老改正八老の申出，日本工業標弹調查会の密曦老释，释济産業大臣力改正乙龙日本工業规格飞方。 机上，JISG3441:2004改正，の规格置换元5。 亦拓，平成25年1月19日表下の間述，工業標弹化法第19条第1项等の离係条项の规定K基3
日本工業规格
機械構造用合金钢钢管 Alloysteeltubesformachinepurposes
1 滴用箍屏乙の规格达，機械，自動車の他の機械部品记使用合金鋼鋼管（以下，管。）规定
3。
2 引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕老含书。）老適用支名。
JISG0320鋼材の溶鋼分析方法 JIS G0321 鋼材の製品分析方法及の計容变動值 JIS G0404 材の一般受渡L条件 JIS G 0415 鋼及鋼品一查文書 JIS G 0551 鋼一糙晶粒度の頭微鏡試驗方法 JIS G0558 の脱炭深测定方法 JIS Z 2241 金属材料引张試方法 JISZ2245 口工破试驗一试驗方法
3 種類及乙記号の和法，7种，の记及双方法表记呼法，表1。
表1一種類の記号及製造方法在表丈記号
造方法表式記号
類の記号 SCr420TK SCM415TK SCM418TK SCM420TK SCM430TK SCM435TK SCM440TK
分類么鋼
製管方法继目無L：S 電氨抵抗溶接：E 冷間任上：C の表示注，簡条11b)
仕上方法熟眉任上污：H 双造方法老表寸記号電気抵抗溶接の 记上百。 末：G
表示
製造方法双造方法法达，次忙上。
4 2 G 3441 : 2012 a) 管法，继目無造寸力，又法電氛抵抗溶接忙造寸。 b) 法，常，双の又法冷叫仕上の，法冷叫仕上筱烧施。
龙，必要場合法，注文者法，燒以外の適切熟处理指定上。 c) 管端形状法，特指定の場合法下。
5 化学成分
管注，8.1試行，の溶網分析值法，表2。注文者の要求管の品分析行場合法，8.1試行V，表2の值，JISG0321の表4適用。
表2一化学成分
单位 % Cu
和数の记 c SCr420TK 0.18~0.23 0.15~0.35 0.60~0.85 0.030以下 0.030以下 0.90~1.20 SCM415TK 0.13~0.18 0.15~0.35 0.60~0.85 0.030以下 0.030以下 0.90~1.20 0.15~0.30 0.25以下 0.30以下 SCM418TK 0.16~0.21 0.15~0.35 0.60~0.85 0.030以下 0.030以下 0.90~ 1.20 0.15~0.30 0.25以下 0.30以下 SCM420TK 0.18~0.23 0.15~0.35 0.60~0.85 0.030以下 0.030以下 0.90~1.20 0.15~0.30 0.25以下 0.30以下 SCM430TK 0.28~0.33 0.15~0.35 0.60~0.85 0.030以下 0.030以下 0.90~1.20 0.15~0.30 0.25以下 0.30以下 SCM435TK 0.33~0.38 0.15~0.35 0.60~0.85 0.030以下 0.030以下 0.90~1.20 0.15~0.30 0.25以下 0.30以下 SCM440TK 0.38~0.43 0.15~0.35 0.600.85 0.030以下 0.030以下 0.90~1.20 0.15~0.30 0.25以下 0.30以下必要忘，の表记合金元素添加寸場合， の上限值法， 表A1上名。
Mn
Cr
Mo
Ni 0.25以下 0.30以下
Si
P
s
6 寸法及寸法計容差 6.1 寸法寸法法，受渡当事者間の协定记上名。 6.2 寸法計容差寸法計容差法，次记去。 a）管の外及厚の容差法，机表3及表4。龙，表3及表4の区分の適用，
受渡当事者間の協定上。 3
G 3441 : 2012
表3一外径の計容差")
表4一厚±の計容差
外径 mm
厚の容差 +0.6 mm 0.5mm +15 % 12.5 %
区分
区分
厚 mm 4未满
外の計容差
±0.5 mm ±1% ±0.25 mm ±0.5 %
1 b) 50未满
50以上 50未满 50以上
1号a
4以上 3未满 ±0.3 mm 3以上 ±10% 2未满 ±0.15mm 2以上 ±8%
2号
25未满 ±0.12 mm 40未满 ±0.15 mm 50未满 ±0.18mm 60未满 ±0.20 mm 70未满 ±0.23 mm 80未满 ±0.25mm 90未满 ±0.30 mm 100未满 ±0.40mm
25以上 40以上 50以上 60以上 70以上 80以上 90以上 100以上
2号
3号
3号注）熟周仕上箍目無钢管の厚の計
容差法，1号龙適用寸。
±0.50%
13未满 ±0.25 mm 25未满 ±0.40mm 40未满 ±0.60 mm 65未满 ±0.80 mm 90未满 ±1.00mm 140未满 ±1.20mm
13以上 25以上
4号 40以上
65以上 90以上 140以上
d)
注手部の所的分，
表4の計容差内下确懿場合记法，の表の外径の計容差適用。
b)）熟間仕上罄目無鋼管の外径の計容差法，1号在
適用。 ）烧人烧灵老施龙管の外径の群容差法，通
常，4号龙滴用寸。
）外径の薛容差法，受渡当事者間の定。 b）管の長の計容差，受渡当事者間の定の限， mm实
T
7外觀外觀法，次记上。 a）管法，美用的，，，の雨端管轴对直角机。 b管，使用上有害欠点5。 c) 表面手施場合，，機械加工，手の厚，厚
容差内 d手机，管の形状滑治法。 e) 管の表面仕上记要求の场合法，受渡当事者間の榜定。
8分析試 8.1分析試の一般事项及分析試料の探方分析試の一般事项及乙分析試料の探方法，JISG0404の簡条8（化学成分）上。注文者品 4 G3441: 2012 分析龙要求龙场合の分析料の探b方法，JISG0321の简条4（分析用試料探取方法）记。 8.2 分析方法溶鋼の分析方法法，JISG0320。双品分析の方法法，JISG0321上。
9の他の试注文者法，引張，硬立試，八平試，押店汗試，水压試，秸晶粒度武及／又注脱炭試指定毛。乙の場合，試驗项目，試片の探方，試方法及合否判定基注，办受渡当事者間飞協定计机浅弓。龙龙乙，引张試驗，硬試驗，糙晶粒度驗及脱炭試の試方法法次记上名。 引张試驗JISZ2241
硬試JISZ2245 糙晶粒度試驗JISG0551 脱炭试驗JISG0558
10查及再查 10.1查查法，次记上。 a）查の一般事项法，JISG0404。 b）化学成分，简条5合计机法5V。 c) 寸法及寸法群容差，簡条6適合5。 d) 外觀法，簡条7適合乙机浅5。 e) の他①个。简条9记规实多试の实机老施乙龙场合法，受渡当非叫の施记了合
意合否判定基弹適合机法。 10.2再查简条9规定试鲶のV机施，合格龙伴法，JSG0404の9.8（试驗）再試驗行，合否决定。
11表示查合格管，管次の项目表示机。表示の顺序，指定。 ，外径の小管及注文者の要求の合法，束一束適切方法表示屯。，注文者の承懿得場合，の一部省略。 a）種類の記号 b）双造方法老表寸記号
造方法表寸記号法，次上。龙龙，一法空白飞毛。
熱間仕上谜目無鋼管冷間仕上糍目無鋼管電気抵抗溶接末鋼管冷仕上電気抵抗溶接鋼管 : -E-C
: -SH : -S-C : -E-G
c）寸法 d）製造業者名又法の略号 5
G3441 : 2012
12 報告双案法，特指定の限，文注文提出计机法5。报法，JSG0404 ①簡条13（告）上。桢查文書の種類法，注文時特记指定办V>場合，JISG0415の表1（查文書の崧括表）の記号2.3（受渡試鞭告書）又法3.1.B（查证明書3.1.B）匕。 6 G3441: 2012
附属書A (规定)
表2元去合金元素老添加寸場合の上限值
表A.1一表2衣合金元素左添加支場合の上限值
单位 % (個令) 0.05
> W Zr
Ti
Bi
Co Nb Se
Al 0.10 0.0008 0.10 0.10 0.06 0.10 0.05 0.10 0.10 0.05 注記 乙の表法ISO4948/1记抛龙の飞方多。
B
参考文献 ISO 4948/1,Steels-Classification-Part l:Classification of steels into unalloyed and alloy steels based
on chemical composition
