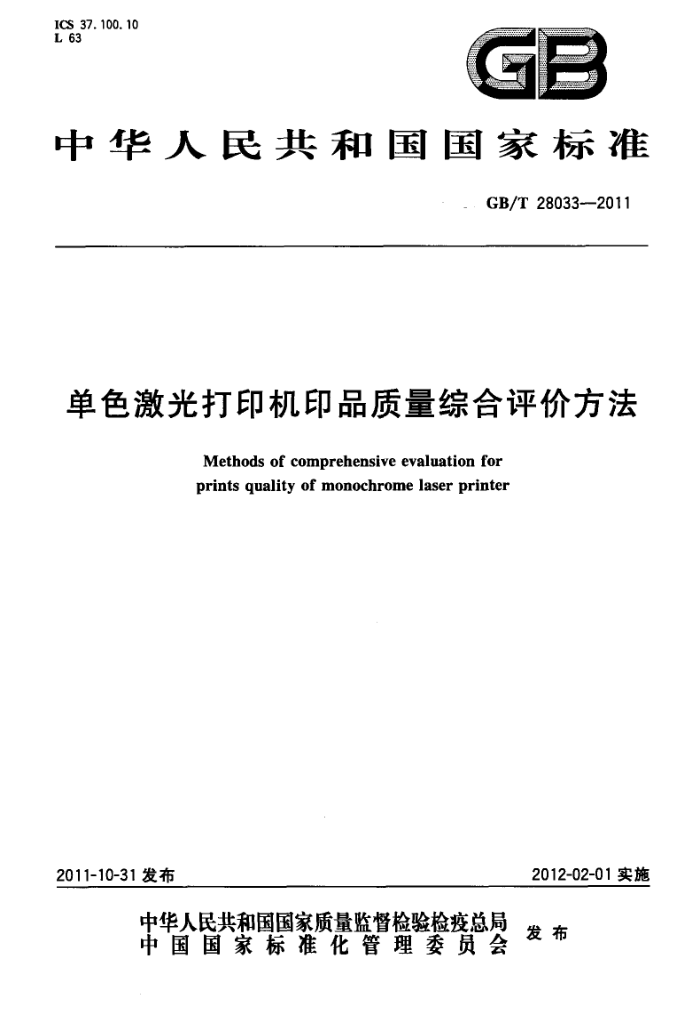

ICS 37. 100. 10 L 63
GB
中华人民共和国国家标准
GB/T 28033-2011
单色激光打印机印品质量综合评价方法
Methods of comprehensive evaluation for prints quality of monochrome laser printe
2011-10-31 发布
2012-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 28033—2011
目 次
前言１范围 2规范性引用文件 3 术语和定义
测试环境条件 5 测试仪器与材料 6评价项目？测试方法 8测试结果报告附录A(规范性附录) 摩擦试验机基本要求附录B（规范性附录） 打印精度测试版说明
4
8
10 GB/T 28033—2011
前言
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会(SAC/TC147)归口。 本标准的附录 A、附录 B 为规范性附录。 本标准起草单位：机械工业办公自动化设备检验所、国家办公设备及耗材质量监督检验中心、天威
飞马打印耗材有限公司、上海富士施乐有限公司、珠海纳思达企业管理有限公司、佳能（中国)有限公司、 爱普生（中国）有限公司、利盟打印机(深圳)有限公司北京分公司、惠普（中国)有限公司、理光图像技术（上海）有限公司深圳分公司、柯尼卡美能达商用科技（无锡）有限公司、国家印刷及办公自动化消耗材料质量监督检验中心、北京莱盛高新技术有限公司、武汉宝特龙信息科技有限公司、常州图纳墨粉技术有限公司、联想(北京)有限公司。
本标准主要起草人：刘慧玲、马燕、张希平、仇相如、许爱萍、鲁俊和、高露、郭而文、颜丽尧、刘生应、 陈挺、李晓枫、董英杰、祝积顺、陈一凡、范志国。 GB/T 28033—2011
单色激光打印机印品质量综合评价方法
1 范围
本标准规定了黑白单色激光打印机印品质量的综合评价方法。 本标准适用于 A3 及 A4 幅面黑白单色激光打印机印品质量的评价。与消耗材料(如光导体、鼓粉
盒、显影剂等)相关的印品质量评价可选取其中部分项目,其他打印机，如 LED打印机可参考使用。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 22372—2008单色黑白激光打印机测试版
3术语和定义
GB/T 22372-2008 中确立的以及下列术语和定义适用于本标准。
3. 1
黑点 extraneous marks 指背景区域中清晰可辨的墨粉颗粒或者聚集体。
3.2
白点 voids 指实心图中清晰可辨的空白或者间隙。
3.3
变形 deformation 指图像和文字形状方面的不期望的改变。
3.4
对齐度 registration 在黑白单色激光打印机测试版中，以“十字线”方式所描述的电子图形文件，在还原打印到印品中
时,其中心点的X,Y坐标点的变化的程度。 3.5
邻界效应fringe effect 指色调剂或墨粉在邻近图像的非图像区中的沉积。
4测试环境条件
4. 1温度
18 ℃~28 ℃.
1 GB/T 28033—2011
1) 歪斜度； 2) 直线度； 3) 对角线误差； 4) 平行度； 5) 对齐度; 6) 放大率； 7) 扫描线性； 8) 有效打印面积。
b) 密度特征：
1) 图像密度； 2) 密度不均匀性。 印品缺陷： 1）底灰； 2) 黑点; 3) 白点; 4) 鬼影; 5) 漏印; 6) 有效区域内缺陷。
c)
d) 细部特征：
1）分辨力； 2) 文字打印； 3) 图像打印。
e) 灰度等级(层次)。 f) 定影牢固度。
7 测试方法
7.1样本预处理
打印样张在測试环境中放置至少2h后进行测试。 7.2印品质量评价方法 7.2. 1 相关说明 7. 2. 1. 1 测试版使用说明，见表1。
表 1 测试项目表
测试项目
版的类别
歪斜度、直线度、对角线误差、平行度、对齐度、放大率、扫描线性图像密度、密度不均匀性、定影牢固度、分辨力、有效区域内缺陷、灰度等级(层次）、文字打印、图像打印有效打印面积、白点黑点、底灰
综合版
全黑版全白版
3 GB/T 28033-—2011
表1 (续)
版的类别漏印版灰度版鬼影版
测试项目
漏印(面积、个数) 密度不均勾性鬼影
7.2.1.2凡用反射密度计测量时,应在样本下铺垫 5 张与样本同批次的复印纸,并且均量绝对密度值。 7. 2. 2打印精度
7.2. 2. 1歪斜度
取综合版的测试样张为样本，用打印精度测试版（见图1)置于样本上。打印精度测试版上的 AB 线和样本的上边框线G重合，A点和样本边框线的左上顶点重合。测量C、D两点分别到样本的纸顶边的距离，其距离之差即为歪斜度。 7.2.2.2直线度
取综合版的测试样张为样本，用打印精度测试版置于样本上，A点和样本边框线的左上顶点重合。 测量水平直线度时要求打印精度测试版上的CD两点在样本的上边框线G上：测量垂直直线度时要求打印精度测试版上的EF两点在样本的左边框线F土。以打印精度测试版上的线条为基准线，用读数显微镜测量样本线条偏离基准线的最大距离。水平线直线度测量CD两点间的线偏离基准线的最大距离，垂直直线度测量 EF 两点间的线偏离基准线的最大距离，按式(1)计算直线度。
直线度 = 1 L1/L。/ × 100%
.(1)
式中; L -样本上线条偏离基准线的最大距离，,mm; L。一一被测量线条的长度，mm。
7. 2. 2. 3对角线误差
取综合版的测试样张为样本，测量由样本边框构成的矩形的两条对角线长度，其长度之差为对角线误差。
4 GB/T 28033—2011
C
D
FC
%
M
打印精度测试版
0
0
L
O
N
0
图 1打印精度测试版图样及激光打印机综合测试版结构图
7.2.2. 4平行度
取综合版的测试样张为样本，用打印精度测试版置于样本上。打印精度测试版上的 AB线和样本的上边框线G重合，A点和样本边框线的左上项点重合。测量 C、D两点分别沿CI 和DJ与样本下边框线的距离，其距离之差为纵向平行度。
打印精度测试版上的AK线和样本的左边框线F重合，A点和样本边框线的左上顶点重合。测量 E、F两点分别沿EG和FH 与样本右边框线的距离，其距离之差为横向平行度。 7. 2. 2. 5对齐度
取综合版的測试样张为样本，用打印精度测试版置于样本上。打印精度测试版上0点和样本的对齐度测试坐标 P 的交点重合,OM 和ON 与相应边对齐,测量 O点到样本纸左边、纸顶边的距离。按照表2 给出的标准值,计算测量值与标准值之差
表 2 对齐度数值表
顶边距/mm
幅面 A3 A4
左边距/mm
40 45
140 105
7.2.2.6放大率
取综合版的测试样张为样本，分别任取样本水平、垂直标尺上间隔100 mm 的两点，测量其实际长
