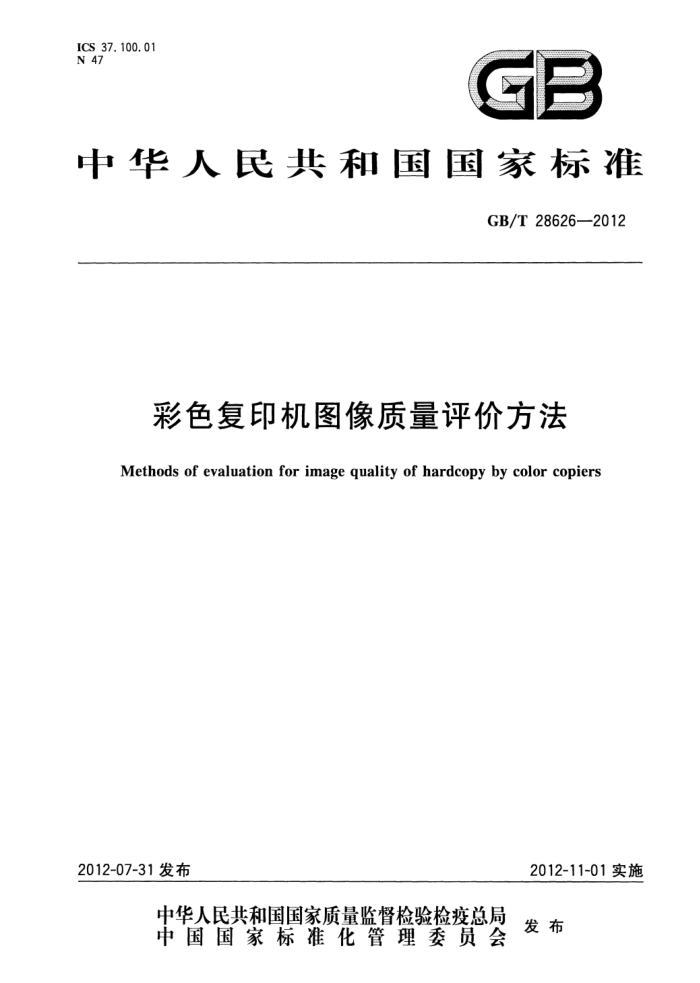

ICS 37. 100.01 N 47
中华人民共和国国家标准
GB/T 28626—2012
彩色复印机图像质量评价方法
Methods of evaluation for image quality of hardcopy by color copiers
2012-11-01实施
2012-07-31 发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 28626—2012
次
目
前言 范围 2规范性引用文件 3 术语和定义
II
Y
测试环境和条件 5测试仪器与材料 6评价项目
4
测试方法附录A（规范性附录）摩擦试验机基本要求
7 GB/T 28626--2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会(SAC/TC147)归口。 本标准主要起草单位：天津复印技术研究所、珠海天威飞马打印耗材有限公司、天津市中环天佳电
子有限公司、理光图像技术（上海)有限公司深圳分公司、柯尼卡美能达（中国)投资有限公司、夏普办公设备(常熟)有限公司、佳能(中国)有限公司、东芝泰格信息系统(深圳)有限公司、上海富士施乐有限公司、三星电子(山东)数码打印机有限公司。
本标准主要起草人：刘慧玲、张希平、姜真、刘生应、陈挺、王强、鲁俊和、陈颂昌、仇相如、李龙日。
Ⅲ GB/T 28626-—2012
彩色复印机图像质量评价方法
1范围
本标准规定了彩色复印品的图像质量评价方法。 本标准适用于彩色静电复印机印品图像质量的评价。与消耗材料(如：光导鼓、显影剂等)相关的印
品图像质量评价可选取其中部分项目。其他包含复印功能的彩色设备可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 13963—2008　复印机术语 GB/T28625—2012彩色复印机测试版
3术语和定义
GB/T 28625—2012和GB/T13963—2008界定的以及下列术语和定义适用于本文件。
3. 1
色点 extraneous marks 全白版的复印品上清晰可辨的墨粉颗粒或者聚集体。
3.2
白点　voids 全色版的复印品上清晰可辨的空白孔或者间隙。
4测试环境和条件
4.1测试环境
测试环境如下： a）环境温度:18℃～28℃;
相对湿度:40%～60%。 b）试验台照度:500 lx～1 500 lx。 c）月 照明光源:CIE标准照明体 Dso。
4.2测试条件 4.2.1样本应在 4.1a)规定的实验室测试环境中放置 2 h 后,方可进行测试。 4.2.2进行颜色评价的观察者必须是非色盲或非色弱的正常色觉观察者。 4.2.3被测样本放在3张普通白色复印纸上进行观察。 4.2.4凡用反射密度计测量时,应在样本下铺垫 5 张与样本同批次的复印纸,并且均测量 ISO A 状态的绝对密度值。
1 GB/T 28626—2012
7.7色密度
取以GB/T28625--2012规定的综合版为原稿的复印品样本，用反射密度计分别测量样本中部黄（Y）、品红（M）、青（C）、黑（K)四色八个实心圆中心位置的密度值，测量结果分别取相同颜色的密度平均值。 7.8底灰
方法1：取以GB/T28625一2012规定的综合版为原稿的复印品样本，目视检查无图像区域中背景
最深部位，用反射密度计测量其密度值，测量结果与纸基密度之差为底灰。
方法2:取以GB/T28625--2012规定的综合版为原稿的复印品样本，目视检查无图像区域中背景最深部位，用白度仪测量其白度值,纸基白度值与测量结果之差为底灰。
注：如目视无法判断背景最深部位，可在五组分辨力图的附近取5个无图像部位进行测量。 7.9密度不均匀性
取以GB/T28625一2012规定的综合版为原稿的复印品样本，用反射密度计测量样本上所有黄（Y）、品红（M）、青（C）、黑（K)四色24个实心圆中心位置的密度值，分别对黄（Y）、品红（M）、青（C）、 黑(K)四色选取测量值中最大值和最小值，按式(6)计算密度不均匀性。
黄（Y）色密度不均匀性=［（Dmax一Dmin）/Dmax」×100%
(6)
式中: Dmax-i 黄（Y)色密度最大值； Dmin—黄（Y)色密度最小值。 其他三种颜色的密度不均匀性计算同黄(Y)色。
7.10密度变化
取以GB/T28625一2012规定的综合版为原稿复印，取规定数量连续复印品样本，用反射密度计分别测量各样本中部位置的黄（Y）、品红（M）、青（C）、黑（K）四色实心圆图中心位置的密度值，分别对黄（Y）、品红（M)、青(C)、黑（K)四色取测量结果的最大值和最小值,按式(7)计算密度变化。
黄（Y）色密度变化=DmaxDmin
(7)
式中: Dmax—规定数量连续复印的复印品样本中黄(Y)色密度最大值; Dmin -规定数量连续复印的复印品样本中黄（Y)色密度最小值。 其他三种颜色的密度不均匀性计算同黄(Y)色。
7.11定影牢固度 7.11.1取以GB/T28625-2012规定的综合版为原稿的复印品样本，在复印品样本中间部位的黄（Y）、品红（M)、青(C)、黑（K)四色中每种颜色任取一个实心圆的圆心为中心点，以通过中心点与样本顶边垂直的线为中心线裁成30mm宽的纸条作为试样，用反射密度计测量该实心圆的密度值D前。 7.11.2再将试样放在摩擦试验机上,将该测试点置于摩擦台面中心位置，然后往复摩擦两次,并测量反射密度值D后。 7.11.3按式（8)分别计算黄（Y）、品红（M)、青（C）、黑（K)四色的定影牢固度。
定影牢固度=D后／/D前 X100%
.....(8)
7.12　层次 7.12.1取以GB/T28625-2012规定的综合版为原稿的复印品样本，分别目视样本上黄（Y）、品
5
