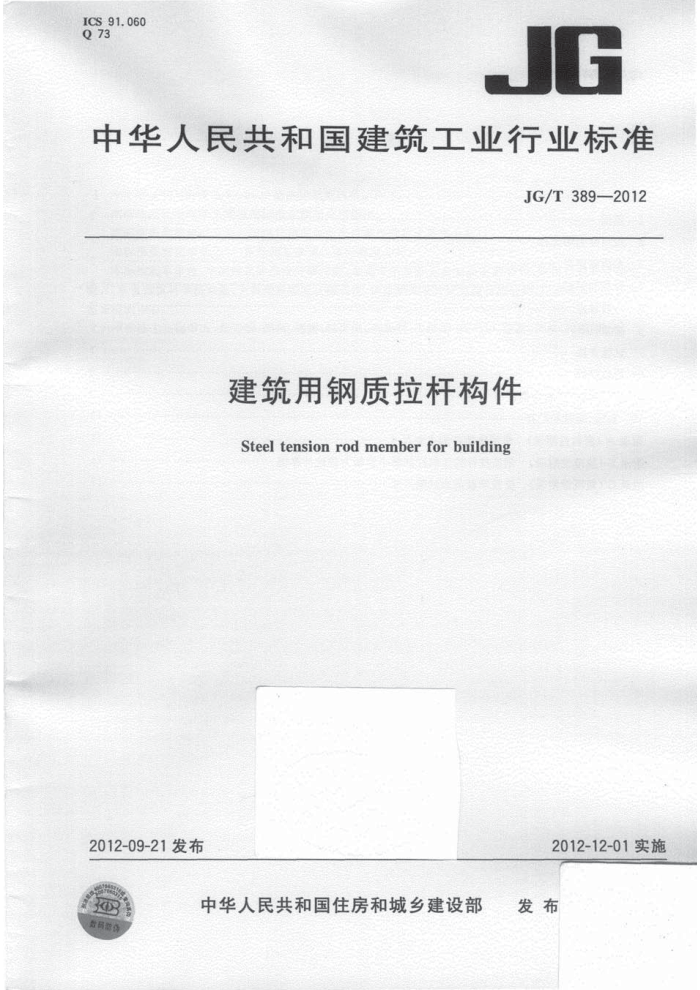

ICS91.060 Q73
JG
中华人民共和国建筑工业行业标准
JG/T389—2012
建筑用钢质拉杆构件 Steel tension rod member for building
2012-12-01实施
2012-09-21发布
中华人民共和国住房和城乡建设部 发布
3 码格 JG/T389—2012
目次
前言 1范围 2规范性引用文件 3术语和定义 4分类和标记 5 一般规定 6要求 7试验方法 8检验规则 9产品标志、产品合格证书· 10包装、运输和忙存附录A（资料性附录）常用连接件的主要尺寸附录B（规范性附录）钢质拉杆构件的杆体最小拉断力理论计算值附录C（规范性附录）受拉承载能力试验方法 JG/T389—2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：广东坚朗五金制品股份有限公司。 本标准起草单位：中国建筑标准设计研究院、东莞市坚宜佳五金制品有限公司、中国建筑科学研究
院、广东省建筑科学研究院、上海建科检验有限公司、华东建筑设计研究院有限公司、广东省东莞市质量监督检测中心。
本标准主要起草人：杜万明、周臣、赵波、林岚岚、尚景联、王洪涛、石民祥、徐勤、陈峻、冯淑媛 JG/T389—2012
建筑用钢质拉杆构件
1范围
本标准规定了钢质拉杆构件的术语和定义、分类和标记、一般规定、要求、试验方法、检验规则、产品标志、产品合格证书、包装、运输和贮存。
本标准适用于建筑幕墙、采光顶、雨蓬及建筑钢结构等用钢质拉杆构件。
2-规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T197-2003普通螺纹公差（ISO965-1:1998，ISOgeneralpurposemetric screwthreads TolerancesPartl.Principles and basic data,MOD)
GB/T699优质碳素结构钢 GB/T700碳素结构钢（GB/T700-2006，ISO630：1995,Structuralsteels-Plates，wideflats
bars,sectionsandprofiles,NEQ)
GB/T1184--1996形状和位置公差未注公差值（eqvISO2768-2：1989） GB/T1220不锈钢棒 GB/T1591低合金高强度结构钢 GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989） GB/T2100—般用途耐蚀钢铸件（GB/T2100—2002eqvISO11972:1998） GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划（ISO2859-1：1999,IDT)
GB/T3077合金结构钢 GB/T5796.4-2005梯形螺纹第4部分：公差（ISO2903：1993，ISOmetrictrapezoidalscrew
threadsTolerances,MOD)
GB/T6414—1999铸件尺寸公差与机械加工余量（eqvISO8062：1994） GB/T6967工程结构用中、高强度不锈钢铸件（GB/T6967—2009，ISO11972：1998Corrosion
resistant cast steels for general applications,ISO 49902003,Steel castings-General technical delivery requirements,MOD)
GB/T11352一般工程用铸造碳钢件（GB/T11352—2009，ISO3755：1991，Castcarbonsteelsfor general engineering purposes,ISO4990:2003,Steel castings-General technical delivery requirements, MOD)
GB/T12361钢质模锻件通用技术条件 GB/T12362—2003钢质模锻件公差及机械加工余量 GB/T14408一般工程与结构用低合金铸钢件 GB/T14436工业产品保证文件总则 JG/T389—2012
GB/T15957—1995大气环境腐蚀性分类 GB/T16924钢件的淬火和回火 GB/T20878不锈钢和耐热钢牌号及化学成分
3术语和定义
下列术语和定义适用于本文件。
3.1
钢质拉杆构件steeltensionrodmember 由钢质实心杆体和连接件组成，用承受拉力的构件。
3.2
连接件connector 构件两端与建筑编构采用销轴连接或螺纹连接的钢质部件。
3.2.1
双耳式连接您 doble-lug connector 采用双耳锈头、锈轴、锁
约
说明： 1一杆体 2- 锁紧螺母； 3- 一双耳锁头； 4- 一销轴； D- 双耳式连接件 L- 设计长度；
杆体长度
图1DD型钢质拉杆构件
3.2.2
单耳式连接件single-lug connector 采用单耳锁头、销轴、锁紧螺母与建筑结构连接的连接件，见图2。
