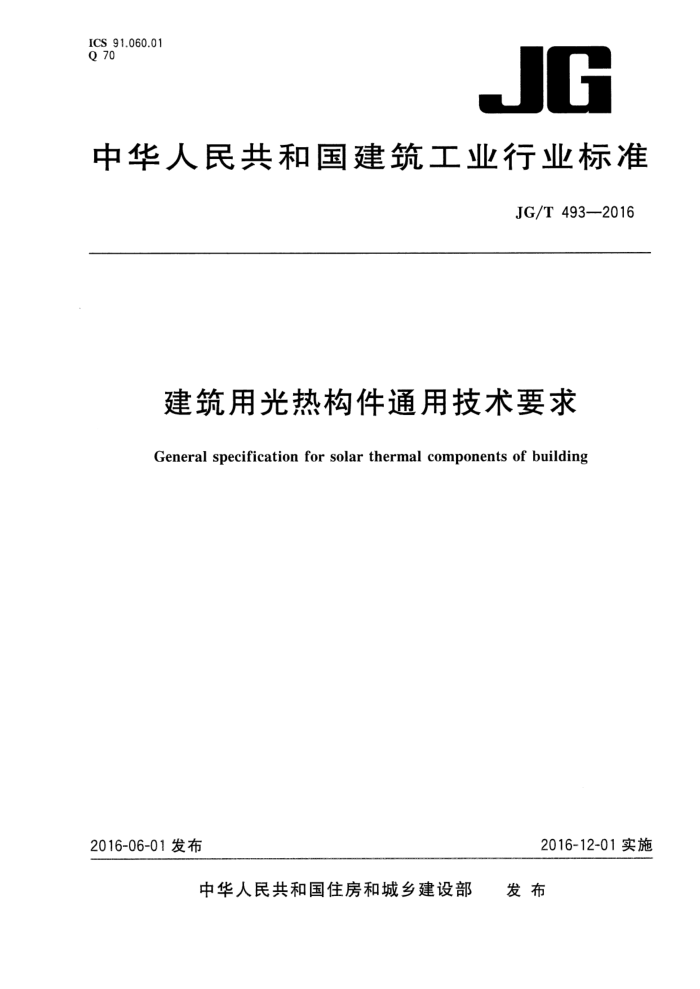

ICS 91.060.01 Q 70
JG
中华人民共和国建筑工业行业标准
JG/T493—2016
建筑用光热构件通用技术要求
General specification for solar thermal components of building
2016-12-01实施
2016-06-01发布
中华人民共和国住房和城乡建设部 发布 JG/T493—2016
目 次
前言
范围规范性引用文件
1
2 3术语和定义 4
分类、代号与标记 5 一般要求 6
要求试验方法
1
8 检验规则 9标志与使用说明书 10包装、运输、贮存· 附录A（规范性附录） 建筑用光热构件抗冰霍试验方法附录B（规范性附录) 光热构件耐冻性能试验方法 JG/T 4932016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建筑设计研究院、国家住宅与居住环境工程技术研究中心、中国可再生
能源学会太阳能建筑专业委员会。
本标准参加起草单位：北京建筑材料检验研究院、福建省建筑科学研究院、中国兴业太阳能技术控股有限公司、北京四季沐歌太阳能技术集团有限公司、北京天韵太阳科技发展有限公司、北京九阳实业公司、陕西日晟新能源科技有限公司、国际铜业协会（亚洲中区）。
本标准主要起草人：张磊、谷秀志、谢竹雯、谭军毅、朱宁、房峰杰、赵国华、朱亚剑、张哲、瀚晓磊、 夏晶晶、黄俊鹏。
- JG/T493-2016
建筑用光热构件通用技术要求
1范围
本标准规定了建筑用光热构件的术语和定义、分类、代号与标记、一般要求、要求、试验方法、检验规
则、标志与使用说明书、包装、运输、贮存，
本标准适用于工业与民用建筑用光热构件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T6424平板型太阳能集热器 GB8624 ：建筑材料及制品燃烧性能分级 GB/T 13475 绝热稳态传热性质的测定 标定和防护热箱法 GB/T15227 建筑幕墙气密、水密、抗风压性能检测方法 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 17581 真空管型太阳能集热器 GB/T19889.3声学建筑和建筑构件隔声测量 第3部分：建筑构件空气声隔声的实验室测量 GB/T21086 建筑幕墙 GB/T22083 建筑密封胶分级和要求 GB 50009 建筑结构荷载规范 GB 50011 建筑抗震设计规范（附条文说明） GB 50057 建筑物防雷设计规范 GB50189—2015 公共建筑节能设计标准 GB50212 建筑防腐蚀工程施工规范 GB50224 建筑防腐蚀工程施工质量验收规范 JGJ26—2010 严寒和寒冷地区居住建筑节能设计标准（含光盘） JGJ752012 夏热冬暖地区居住建筑节能设计标准 JGJ134—2010 夏热冬冷地区居住建筑节能设计标准 JGJ 237 建筑遮阳工程技术规范 JG/T239 建筑外遮阳产品抗风性能试验方法 JG/T274 建筑遮阳通用要求 JG/T 342 建筑用玻璃与金属护栏 JG/T 412 建筑遮阳产品耐雪荷载性能检测方法 JC/T 746 混凝土瓦
3术语和定义
下列术语和定义适用于本文件。
1 JG/T493—2016
3.1
光热构件 solarthermalcomponents 满足安装部位建筑性能要求，作为建筑材料或建筑构件使用的太阳能集热器产品和太阳能热水器
产品。
4分类、代号与标记
4.1分类与代号 4.1.1 按集热器类型分类：
a) 平板型光热构件，代号为P； b) 真空管型光热构件，代号为Z。
4.1.2 按建筑安装部位分类：
a) 屋面光热构件，代号为W； b) 墙体光热构件，代号为Q；
栏板光热构件，代号为L； d) 遮阳光热构件，代号为S。
)
4.2 标记方法
光热构件按图1要求进行标记。 0-0-0-0
JG/T493—2016 标称尺寸/运行质量：长（mm）×宽（mm）×厚（mm）/运行质量（kg）建筑安装部位代号：W、Q、L、S 集热器类型代号：P、Z 产品代号(GRGJ) 图1光热构件标记方法
示例：标称尺寸为2000mm×1000mm×80mm，运行质量为50kg的平板型屋面光热构件标记为： GRGJP-W-2 000X1 000X80/50-JG/T 493-2016,
5 一般要求
5.1 建筑用光热构件尺寸应与建筑模数相协调，标称尺寸应在组合后满足所安装建筑部位的尺寸要求。 5.2光热构件的材料应满足下列规定：
a) 主要构成材料之间物理、化学和力学性能应具有匹配性； b) 受力构件应满足安装部位所需要的刚度、强度和耐候性要求；
防腐材料应具有良好的耐腐蚀性能，防腐措施应符合GB50212和GB50224的规定； d) 表面材料应作相应表面处理，外表面对可见光的镜面反射比应不大于0.30； e) 焊接材料应使焊缝的强度与母材相适应； 2
)
