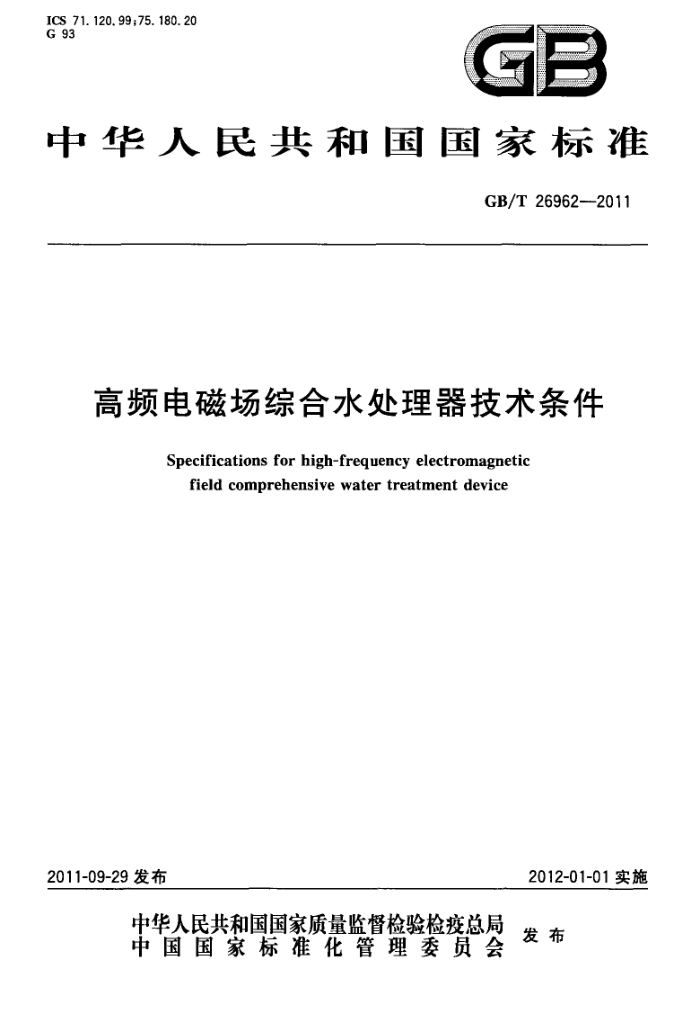

ICS 71.120.99;75.180.20 G 93
GB
中华人民共和国国家标准
GB/T26962-2011
高频电磁场综合水处理器技术条件
Specifications for high-frequency electromagnetic
field comprehensive water treatment device
2012-01-01实施
2011-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26962—2011
前言
本标准的附录A、附录B、附录C、附录D均为规范性附录。 本标准由中国石油和化学工业联合会提出，本标准由全国化工机械与设备标准化技术委员会归口。 本标准负责起草单位：北京禹辉水处理技术有限公司、北京工业大学。 本标准参加起草单位：华东理工大学、南京大学、清华大学、中国科学院生态所、多元水环保技术产
业（中国）有限公司。
本标准主要起草人：宛金辉、张相臣、武晓燕。 本标准参加起草人：陆柱、田立卿、王继明、曲久辉、乔荣琳、金连实。
I GB/T26962—2011
高频电磁场综合水处理器技术条件
1范围
本标准规定了高频电磁场综合水处理器（以下简称处理器）的术语和定义、分类和型号、结构型式、 要求及检验、标志、包装和贮运等。
本标准适用于水温不大于95℃，工作压力不大于1.6MPa的循环水系统中的高频电磁场综合水处理器。
本标准不适用于蒸汽锅炉的用水系统。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T7002006碳素结构钢（ISO630：1995，NEQ） GB/T1184一1996形状和位置公差未注公差值（eqvISO2768-2：1989） GB/T1804—2000 般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989) GB3836.2—2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”（egvIEC60079-1：1990） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010
1:2001,IDT)
GB/T 5330 工业用金属丝编织方孔筛网 GB/T6388 运输包装收发货标志 GB8702 电磁辐射防护规定 GB9175环境电磁波卫生标准 GB/T12221金属阀门结构长度（GB/T12221-2005，ISO5752：1982，MOD） GB/T12238 法兰和对夹连接弹性密封蝶阀 GB/T13384 机电产品包装通用技术条件 GB/T13927—2008工业阀门压力试验 GB50050—2007工业循环冷却水处理设计规范 HG/T2160—2008冷却水动态模拟试验方法 HG/T3133--2006电子式水处理器技术条件 HG/T3729---2004 射频式物理场水处理设备技术条件 JB/T2932--1999 水处理设备技术条件
3术语和定义
下列术语和定义适用于本标准。
3. 1
电控器 power supply controller 指高频发生器。
1 GB/T26962—2011
3. 2
换能器transducer 指电磁场转换器。
3. 3
复合过滤器 composite filter 指由过滤筛网、滤筒、换能器叠加而成的过滤装置。
3. 4
高频电磁场综合水处理器high-frequencyelectromagneticfieldcomprehensivewatertreatmentde
vice
指应用高频电磁场原理制成的装置与复合过滤器组合而成的多功能综合水处理器，用于对水系统起到缓蚀、阻垢、杀菌灭藻、过滤作用（由电控箱、电控器、换能器、复合过滤器、筒体及电极构成）。 3. 5
高频电磁场high-frequencyelectromagneticfield 指大于3MHz的电磁场。
3.6
电极electrode 指高频信号发射体。
3.7
隔爆型处理器 explosion-prooftreatmentdevice 指在具有可燃性气体混合物（爆炸性气体混合物）环境中使用的处理器。
3.8
缓蚀过滤型neutralizationandfiltrationtype 指高频电磁场综合水处理器同时具有缓蚀、过滤二重功效。
3. 9
阻垢过滤型scalepreventionandfiltrationtype 指高频电磁场综合水处理器同时具有阻垢、过滤二重功效。
3. 10
杀菌灭藻过滤型sterilization，algae-proof andfiltrationtype 指高频电磁场综合水处理器同时具有杀菌、灭藻、过滤三重功效。
3. 11
缓蚀阻垢过滤型neutralization，scalepreventionandfiltrationtype 指高频电磁场综合水处理器同时具有缓蚀、阻垢、过滤三重功效。
3.12
杀菌灭藻阻垢过滤型sterilization，algae-proof,scalepreventionandfiltrationtype 指高频电磁场综合水处理器同时具有杀菌、灭藻、阻垢、过滤四重功效。
3.13
缓蚀阻垢杀菌灭藻过滤型neutralization，scaleprevention，sterilization，algae-proofandfiltrationtype 指高频电磁场综合水处理器同时具有缓蚀、阻垢、杀菌、灭藻、过滤五重功效。
4分类和型号 4.1分类 4.1.1按应用环境分
按应用环境分为：普通型（CO)、隔爆型（EXPR）。
2 GB/T26962—2011
4.1.2按控制方式分
按控制方式分为：全自动多路阀型（ACD）、全自动电动蝶阀型（ACS）、智能型（ZC)、半自动型 (HC)、手动型(MC)。 4.1.3按功能分
按功能分为：缓蚀过滤型（A）、阻垢过滤型（B）、杀菌灭藻过滤型（C），缓蚀阻垢过滤型（D)、杀菌灭藻阻垢过滤型（E)、缓蚀阻垢杀菌灭藻过滤型（F）。 4.2型号 4.2.1型号表示方法
ZH/□-O 口-口 0
综合水处理器的控制形式代号（见4.1.2）工作压力，MPa 综合水处理器的种类代号（见4.1.3）综合水处理器进出水口公称通径DN，mm 综合水处理器的应用环境代号，CO/EXPR 综合水处理器的汉语拼音字头
4.2.2示例
进、出水口公称直径DN为100mm，工作压力为1.6MPa全自动多路阀控制的缓蚀过滤型高频电磁场综合水处理器，用于普通环境中，其型号为：ZH/CO-100A-1.6ACD。 5结构型式
处理器结构示意图见图1。
1
出水
洗水
排污
1- 一电控箱； 2—电控器； 3— 换能器； 4-复合过滤器；
简体； 6-电极。
5-
图1 处理器结构示意图
3 GB/T26962—2011
6要求 6.1材料及辅件要求 6.1.1处理器所用的各种材料均应符合相应材料的国家或行业标准的规定。 6.1.2处理器简体所用钢材机械性能应不低于GB/T700一2006中Q235-A的规定。 6.1.3处理器电极导电体材料应符合HG/T3133一2006中的5.2.4.3的规定。 6.1.4处理器的过滤筛网、滤筒采用不锈钢材料，筛网应符合GB/T5330的规定。 6.1.5处理器多路阀阀体采用碳钢材料；蝶板、阀轴采用不锈钢材料，多路阀应符合GB/T12221的规定。 6.1.6处理器电动蝶阀蝶板、阀轴采用不锈钢材料，电动蝶阀应符合GB/T12238的规定。 6.2制造要求 6.2.1外观 6.2.1.1所有焊接接头表面不得有裂纹、砂眼、弧坑缺陷。 6.2.1.2处理器外表面的防锈和涂漆应符合图样规定，且漆膜色泽均匀、平整光滑和牢固，不应有明显的斑痕、划痕，表面无脱裂、皱纹及粘附颗粒杂质缺陷。 6.2.1.3表面漆层气泡不多于4个/100mm，每个气泡的面积应不大于1mm。 6.2.1.4多路阀应符合设计图样的规定，多路阀、蝶阀阀体表面应光洁，阀体密封无渗漏。 6.2.1.5所有零部件应光洁无毛刺。 6.2.1.6配件组装应符合图样规定，管道系统应平直、整齐。 6.2.1.7处理器的铭牌不得变形、脱落，字迹应清楚。 6.2.2焊接及加工 6.2.2.1处理器筒体的制造应符合JB/T2932一1999的规定。 6.2.2.2机加工零部件未注尺寸公差按GB/T1804一2000中的m级执行；形位公差的末注公差按 GB/T1184—1996中的k级执行；非机加工零部件未注尺寸公差按GB/T1804一2000中的c级执行。 6.3设计要求 6.3.1电控器输出电气参数
处理器电控器输出电气参数应符合HG/T3133一2006中5.3.1.1的规定。 6.3.2处理器的介电强度
处理器的介电强度应符合HG/T3133-2006中5.3.2.1的规定。 6.3.3处理器的绝缘电阻
处理器电控器的电源线对其外壳的绝缘电阻及电极对其筒体（或外壳)的绝缘电阻均应不小于 10 Ma. 6.3.4电控器输出参数的稳定性
电控器在规定的使用条件下，输出电气参数应稳定，并能经受住极端温度性能试验和连续运行试验。 6.3.5电磁辐射强度
处理器在运行状态下的电磁辐射强度应符合GB8702与GB9175的规定。 6.3.6多路阀工作压力
多路阀水压的工作压力在0MPa～1.6MPa范围内正常工作，且不发生泄漏。 6.3.7电动蝶阀工作压力
电动蝶阀工作压力在0MPa～1.6MPa范围内正常工作，且不发生泄漏。 6.3.8筒体
筒体强度应符合JB/T2932一1999的规定，简体应进行水压试验，在试验压力下所有焊接接头和连
4 GB/T26962—2011
定电压，使电控器处于工作状态，30min后测试电控器输出电气参数，其结果应符合6.3.1的规定。 7.5电控器连续运行检验
将电控器加额定负载或与处理器相联，在常温条件下连续运行48h后，测试电控器输出电气参数，其结果应符合6.3.1的规定。 7.6电磁辐射防护检验
使用场强仪对完好运行状态下的处理器进行电磁辐射强度测试，其结果应符合6.3.5的规定。 7.7多路阀水压检验
多路阀加工完毕后，采用常温清水进行试压，试验压力为多路阀设计压力的1.25倍，采用试压泵缓慢加压，达到规定试验压力后，保压时间应不少于30min，其结果应符合6.3.6的规定。水压试验发现缺陷，允许泄压后返修，但返修后应重新进行水压试验。 7.8电动蝶阀水压检验
电动蝶阀采用GB/T13927一2008检验方法，其结果应符合6.3.7的规定。 7.9水压检验 7.9.1筒体加工完毕后，采用常温清水，试验压力按简体设计压力的1.25倍进行水压试验。进行试验时，采用试压泵对其加压。压力应缓慢上升，达到规定试验压力后，保压时间应不少于30min，其结果应符合6.3.8的规定。水压试验时发现的缺陷，允许泄压后返修，但返修后应重新进行水压试验。 7.9.2隔爆型处理器的电控器隔爆壳体应能承受历时1min，压力为1MPa的水压试验，其结果应符合6.3.10的规定。 7.10阻垢、抑菌、抑藻、过滤、缓蚀效果检验 7.10.1阻垢率检验
年污垢热阻的测试按HG/T2160一2008中进行。 阻垢率检验按附录A进行，并按式（1)计算：
阻垢率 未经处理时的质量时均经处理后垢的质量 100 .
未经处理时垢的质量
式中，垢的质量均按HG/T2160一2008中的污垢沉积率取值，其结果应符合本标准6.3.9.1的规定。 7.10.2杀菌效果检验
抑菌效果检验按附录B进行，其结果应符合6.3.9.2的规定。 7.10.3灭藻效果检验
灭藻效果按附录C进行，其结果应符合6.3.9.3的规定。 7.10.4过滤效率检验
过滤效率检验按附录D进行，其结果应符合6.3.9.4的规定。 7.10.5缓蚀性能检验
缓蚀性能检验按附录A进行，年腐蚀率的计算按HG/T2160一2008中进行，其结果应符合本标准 6.3.9.5的规定。 8检验规则 8.1产品检验
处理器应由制造厂检验部门检验合格后出具合格证。 8.2检验分类及检验项目 8.2.1处理器的检验分出厂检验和型式检验，检验项目和要求分别按表1中相应的规定。 6
