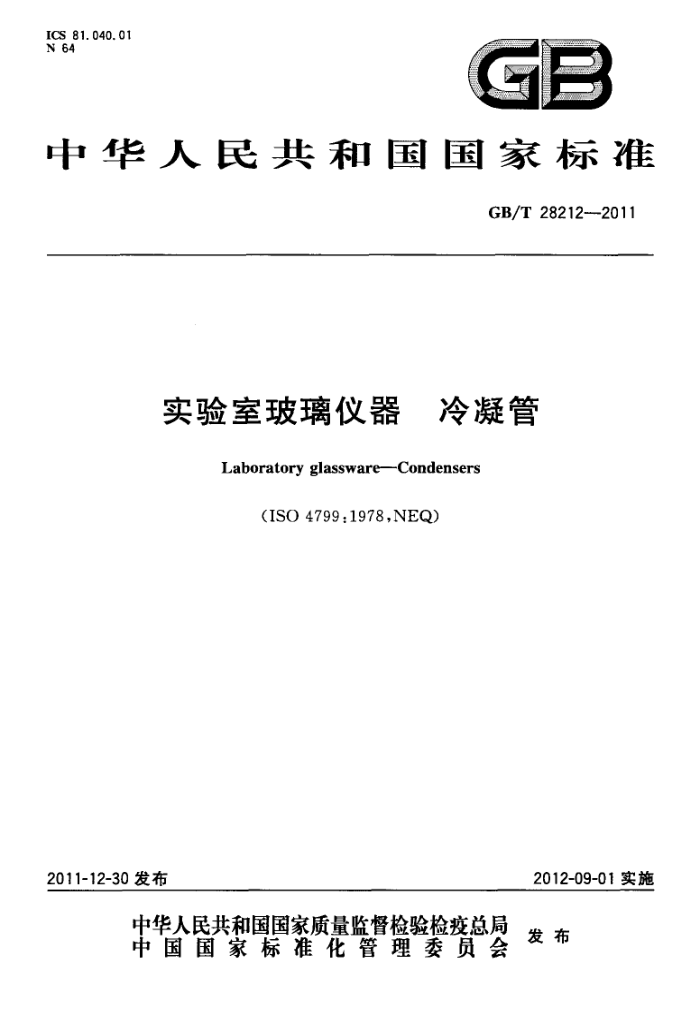

ICS 81.040.01
N 64
GB
中华人民共和国国家标准
GB/T28212--2011
实验室玻璃仪器 冷凝管
Laboratoryglassware-Condensers
(ISO4799:1978,NEQ)
2012-09-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28212—2011
前言
本标准依据GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考ISO4799：1978《实验室玻璃仪器 冷凝管》编制，本标准与ISO4799：
1978的一致性为非等效。
本标准由中国轻工业联合会提出本标准由全国玻璃仪器标准化技术委员会（SAC/TC178)归口。 本标准起草单位：盐城市玻璃仪器二厂、国家轻工业玻璃产品质量监督检测中心。 本标准主要起草人：陈汝祝、许文华、袁春梅。
H GB/T28212—2011
实验室玻璃仪器 冷凝管
1范围
本标准规定了实验室用冷凝管的分类、结构形式、规格尺寸、技术要求、试验方法、检验规则及标志、 包装、运输和贮存。
本标准适用于实验室中通常使用的五种类型的冷凝管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T6582 玻璃在98℃耐水性的颗粒试验方法和分级 GB/T14149 实验室玻璃仪器互换球形磨砂接头 GB/T15726 玻璃仪器内应力检验方法 GB/T21297 实验室玻璃仪器互换锥形磨砂接头
3分类
3.1水套冷凝管 3.1.1直形水套冷凝管（李比希-韦斯特冷凝管）
直形水套冷凝管规格为：100mm、160mm、200mm、300mm、400mm、500mm。
3.1.2球形水套冷凝管（阿林冷凝管）
球形水套冷凝管规格为160mm、200mm、400mm、500mm、600mm。 3.1.3蛇形水套冷凝管
蛇形水套冷凝管规格为160mm、200mm、250mm、400mm、500mm、600mm、630mm。
3.2蛇形回流冷却管冷凝管
蛇形回流冷却管冷凝管规格为160mm、200mm、250mm、300mm、400mm、500mm。 3.3复壁蛇形双作用冷凝管
复壁蛇形双作用冷凝管规格为160mm、200mm、250mm、300mm、400mm
1 GB/T 282122011
A
结构形式及规格尺寸
注：下列表1到表5中所列规格尺寸的允许公差为基本尺寸的士5%。在不具有锥形或球型磨砂接口的冷凝管
中，上下管道有下列尺寸：上管长75mm，直径22mm；下管长115mm，直径13mm。
4.1直形水套冷凝管
直形水套冷凝管结构形式及规格尺寸见图1和表1。
D
a
图1直型水套冷凝管结构形式图
表1 直型水套冷凝管规格尺寸
单位为毫米
D 15 20 20 22 24 26 28
L 100 160 200 300 400 500 600
2 9 12 12 14 16 18 20
4. 2 球形水套冷凝管
球形水套冷凝管结构形式及规格尺寸见图2和表2。
2 GB/T 28212—2011
30
dz 中 工
3
图2 球形水套冷凝管结构形式图
表2 球型水套冷凝管规格尺寸
单位为毫米
D 25 30 30 35 35 35
~ 29 30 30 40 40 40
L
d: 20 20 20 25 25 25
d? 10 10 10 12 12 12
160 200 300 400 500 600
4.3 蛇形水套冷凝管
蛇形水套冷凝管结构形式及规格尺寸见图3和表3。
3 GB/T28212-2011
F 幽虾
?
献
F
长
-
89
中
图3 蛇形水套冷凝管结构形式图
表3蛇形水套冷凝管规格尺寸
L/mm 160 200 250 300 400 500 600 630
最小圈数/圈
10 12 16 19 25 33 40 40
4.4蛇形回流冷却管冷凝管
蛇形回流冷却管冷凝管结构形式及规格尺寸见图4和表4。
4 GB/T28212—2011
T
峰 X
80
中
图4蛇形回流冷却管冷凝管结构形式图
表4 蛇形回流冷却管冷凝管规格尺寸
L/mm 160 200 250 300 400 500
最小圈数/圈
10 14 16 23 32 41
4.5 复壁蛇形双作用冷凝管
复壁蛇形双作用冷凝管结构形式及规格尺寸见图5和表5。
立
中
图5 5复壁蛇形双作用冷凝管结构形式图
5 GB/T28212—2011
表5复壁蛇形双作用冷凝管
L/mm 160 200 250 300 400
最小圈数/圈
8 14 14 23 32
5技术要求
5.1材质
冷凝管应采用3.3硼硅酸盐玻璃制造。 5.2 2内应力
双折射光程差数值不大于120nm/cm。 5.3 耐水性
耐水等级达到GB/T6582的HGB1级。 5.4磨砂接头
锥形磨砂接头应符合GB/T21297的要求，规格从K6系列中选择；球形磨砂接头应符合GB/T14149 的要求。 5.5冷凝管结构要求
冷凝管上部不是可互换的接口时，上端接口应平直并熔光，各种冷凝管的支管必须研磨或熔光，形状为橄榄形，最好位于冷凝管同侧。但复壁蛇形双作用冷凝管除外，冷凝管的下端出口应截成和冷凝管纵轴相垂直的平面之交角不少于30℃。 5.6 6冷凝管玻璃缺陷
应避免影响使用的外观玻璃缺陷存在。
6 试验方法
6.1规格尺寸
规格尺寸用最小分度值为0.02mm的卡尺测量。 6.2 耐水性
耐水性按GB/T6582测定。
