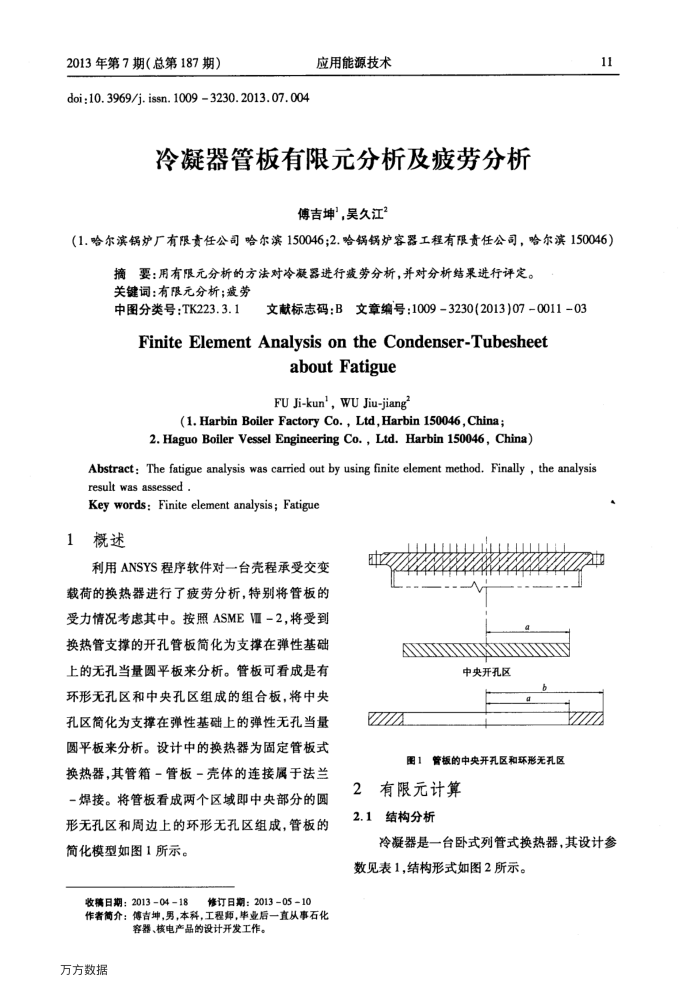

2013年第7期（总第187期）
doi:10.3969/j. issn. 1009 3230.2013.07.004
应用能源技术
冷凝器管板有限元分析及疲劳分析
傅吉坤"，吴久江”
11
（1.哈尔滨锅炉厂有限责任公司哈尔滨150046；2.哈锅锅炉容器工程有限责任公司，哈尔滨150046）
摘要：用有限元分析的方法对冷凝器进行疲劳分析，并对分析结果进行评定。关键词：有限元分析疲劳
中图分类号：TK223.3.1
文献标志码：B文章编号：1009-3230(2013)07-0011-03
FiniteElementAnalysisontheCondenser-Tubesheet
about Fatigue FU Ji-kun', WU Jiu-jiang
(1.Harbin Boiler Factory Co.,Ltd,Harbin 150046,China;
2.Haguo Boiler Vessel Engineering Co., Ltd. Harbin 150046, China)
Abstract: The fatigue analysis was carried out by using finite element method. Finally , the analysis result was assessed .
Key words: Finite element analysis; Fatigue 1概述
利用ANSYS程序软件对一台壳程承受交变载荷的换热器进行了疲劳分析，特别将管板的受力情况考虑其中。按照ASMEV-2.将受到换热管支撑的开孔管板简化为支撑在弹性基础
上的无孔当量圆平板来分析。管板可看成是有环形无孔区和中央孔区组成的组合板，将中央孔区简化为支撑在弹性基础上的弹性无孔当量圆平板来分析。设计中的换热器为固定管板式换热器，其管箱-管板-壳体的连接属于法兰一焊接。将管板看成两个区域即中央部分的圆形无孔区和周边上的环形无孔区组成，管板的简化模型如图1所示。
收稿日期：2013-0418修订日期：201305-10 作者简介：博吉坤，男，本科，工程师，毕业后一直从事石化
容器、核电产品的设计开发工作。
万方数据
中央开孔区
图1管板的中央开孔区和环形无孔区
2有限元计算 2.1结构分析
冷凝器是一台卧式列管式换热器，其设计参数见表1，结构形式如图2所示。
