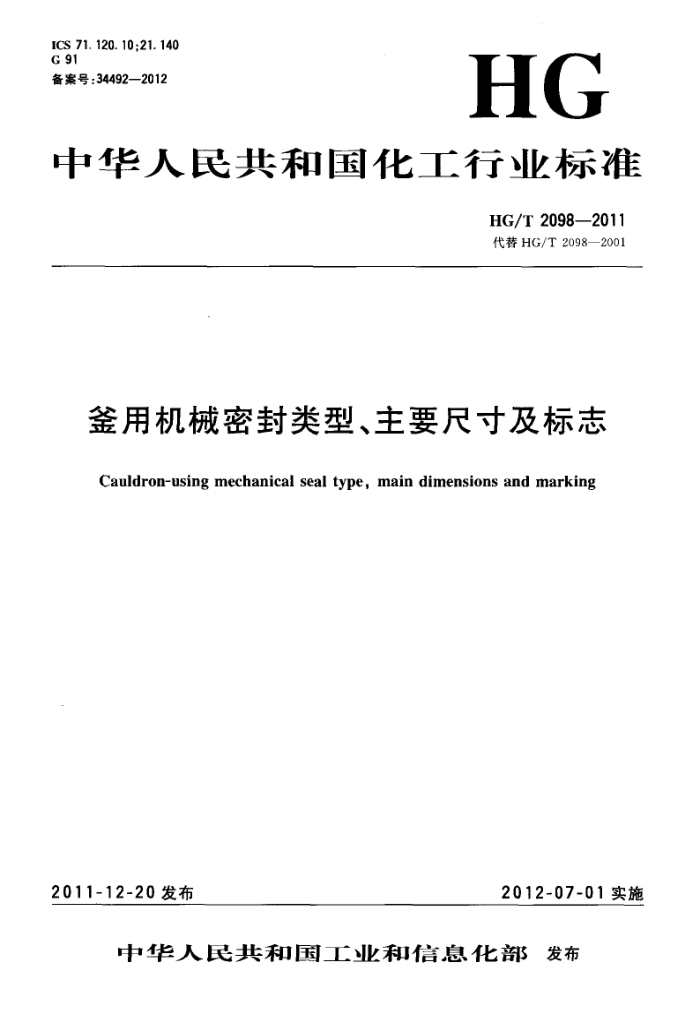

ICS 71.120.10;21.140 G 91 备案号：34492—2012
HG
中华人民共和国化工行业标准
HG/T 2098—2011 代替HG/T2098—2001
金用机械密封类型、主要尺寸及标志
Cauldron-using mechanical seal type, main dimensions and marking
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 HG/T 2098—2011
前言
本标准参照DIN28138.1--2006《碳钢和不锈钢搅拌轴端面密封的工作参数及装配尺寸》等有关标准编写。本标准与DIN28138.1一2006的一致性程度为非等效
本标准代替HG/T2098一2001《釜用机械密封系列及主要参数》。 本标准与HG/T2098--2001相比主要变化如下：
密封腔压力由1.33×10-5MPa(绝压）～6.3MPa(表压)改为釜内使用压力0MPa～10MPa; 连接法兰参照HG/T20592—2009钢制管法兰标准；一取消了隔离流体接口、冷却水接口、泄漏液检测口尺寸的规定；
密封材料按常用及最新材料信息编制。 本标准由中国石油和化学工业联合会提出。 本标准由化学工业专用密封标准化技术委员会归口。 本标准起草单位：江苏隆达机械设备有限公司、昆山釜用机械密封件厂、浙江长城减速机有限公司、
北京化工大学。
本标准主要起草人：张文华、吴建明、王黎明、虞培清、梁东。 本标准所代替标准的历次版本发布情况为：
HG/T2098-—1991; HG/T2098 .-2001。
I HG/T2098-2011
釜用机械密封类型、主要尺寸及标志
1范围
本标准规定了釜用机械密封（以下简称机械密封）的类型、主要尺寸及识别标志。 本标准适用于钢制釜用搅拌轴及类似立式旋转轴的机械密封。其工作参数为：釜内使用压力为
0MPa～10MPa；签内使用温度为不大于350℃；搅拌轴（或轴套）外径30mm~220mm；转速不大于 2m/s；釜内介质为除强氧化性酸、高浓度碱以外的各种流体。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
HG/T20592—2009钢制管法兰（PN系列） 3机械密封的类型及结构特点 3.1机械密封主要分为单端面机械密封、轴向双端面机械密封和径向双端面机械密封三类。 3.2机械密封的结构特点及产品代号见表1。
表1机械密封的结构特点及产品代号
类型
结构特点不带轴承不带轴承
产品代号 212 204 2001 2002 222 205' 2004 206,2005 207 208 209
使用压力≤MPa
0. 25 0.6 0. 6 0. 6 1. 6 0. 6 1. 6 1. 6 2. 5 6. 4 10
单端面机械密封
不带轴承、集装式带轴承、集装式
径向双端面机械密封
不带轴承带轴承、集装式不带轴承、集装式带轴承、集装式带轴承、集装式带轴承、集装式带轴承、集装式
轴向双端面机械密封
注：带轴承的机械密封应当可以承受搅拌轴轴向力或径向力，轴承型号及数量根据搅拌轴轴承支点设计要求合理选择。
4机械密封的主要尺寸 4.1使用压力为0.25MPa的212型机械密封及法兰连接尺寸见图1及表2。
1 HG/T 2098—2011
4.2使用压力为0.6MPa的204、2001、2002型机械密封及法兰连接尺寸见图2、图3、图4及表3。
单位为毫米
4
均布
D2 D D
图2204型机械密封
单位为毫米
n
均布
5
D D
图32001型机械密封 HG/T2098—2011
单位为毫米
d
Z
N
2
4
均布
D, D, D
图4 2002型机械密封
表 3 204、2001、2002型机械密封及法兰连接尺寸
单位为毫米
D 240 240 240 240 265 265 320 320 320 320 375 375 375 375 440 440 490 490
揽拌轴轴径
d(hg) 30 40 50 60 70 80 90 95 100 110 120 130 140 150 160 180 200 220
Di 200 200 200 200 225 225 280 280 280 280 335 335 335 335 395 395 445 445
Dz 178 178 178 178 202 202 258 258 258 258 312 312 312 312 365 365 415 415
c 20 20 20 20 20 20 22 22 22 22 24 24 24 24 24 24 26 26
nd 8-18 8-18 8-18 8-18 8-18 8-18 818 8.-. 18 818 8-18 1218 1218 12—18 1218 1222 12—22 1222 12—22
30 40 50 60 70 80 90 95 100 110 120 130 140 150 160 180 200 220
250 250 250 280 280 280 280 280 280 300 300 300 300 300 360 360 360 400
4 HG/T 2098—2011
4.3使用压力为0.6MPa的205型机械密封及法兰连接尺寸见图5及表4。
单位为毫米
C
H
tC
一电
D, D, D
均布
图5 205型机械密封
表4 205型机械密封及法兰连接尺寸
单位为毫米
D: 150 200 200 200 225 280 280 280 335 335 395 395 445 445 495
揽拌轴轴径
d(hg) 30 40 50 60 80 90 100 110 120 130 140 160 180 200 220
D 190 240 240 240 265 320 320 320 375 375 440 440 490 490 540
D2 128 148 148 148 178 258 258 258 312 312 365 365 415 415 465
H 335 335 355 370 395 410 410 420 430 445 460 480 500 520 550
n-$ 418 8-18 8 18 8--18 8 18 8—18 8-18 8—18 12—18 12—18 12--22 12-22 16—22 16—22 16—22
c 18 20 20 20 20 22 22 22 24 24 24 24 26 26 28
30 40 50 60 80 90 100 110 120 130 140 160 180 200 220
5 HG/T 2098—2011
4.5使用压力为1.6MPa的206、2004、2005型机械密封及法兰连接尺寸见图7、图8、图9及表6。
单位为毫米
D2 D D
均布
图7 206型机械密封
单位为毫米
均布
D D, D
图8 2004型机械密封 HG/T2098—2011
单位为毫米
A
H
n4 均布
D D, D
图9 2005型机械密封
表6206、2004、2005型机械密封及法兰连接尺寸
单位为毫米
D 185 250 250 250 285 285 340 340 405 405 460 460 520 520 580
Di 145 210 210 210 240 240 295 295 355 355 410 410 470 470 525
D2 122 188 188 188 212 212 268 268 320 320 378 378 428 428 490
H≤ 335 335 355 370 395 410 410 420 430 445 460 480 500 520 550
c 22 22 22 22 24 24 26 26 29 29 32 32 35 35 38
d(hg) 30 40 50 60 80 90 100 110 120 130 140 160 180 - 200 220
n一5 4-18 8 :18 8 18 8-18 8 22 8—22 12-22 12-22 12-26 12-26 12-26 12-26 16-26 16-26 16-30
揽拌轴轴径
30 40 50 60 80 90 100 110 120 130 140 160 180 200 220
4.6 使用压力为2.5MPa的207型机械密封及法兰连接尺寸见图10及表7。 8
