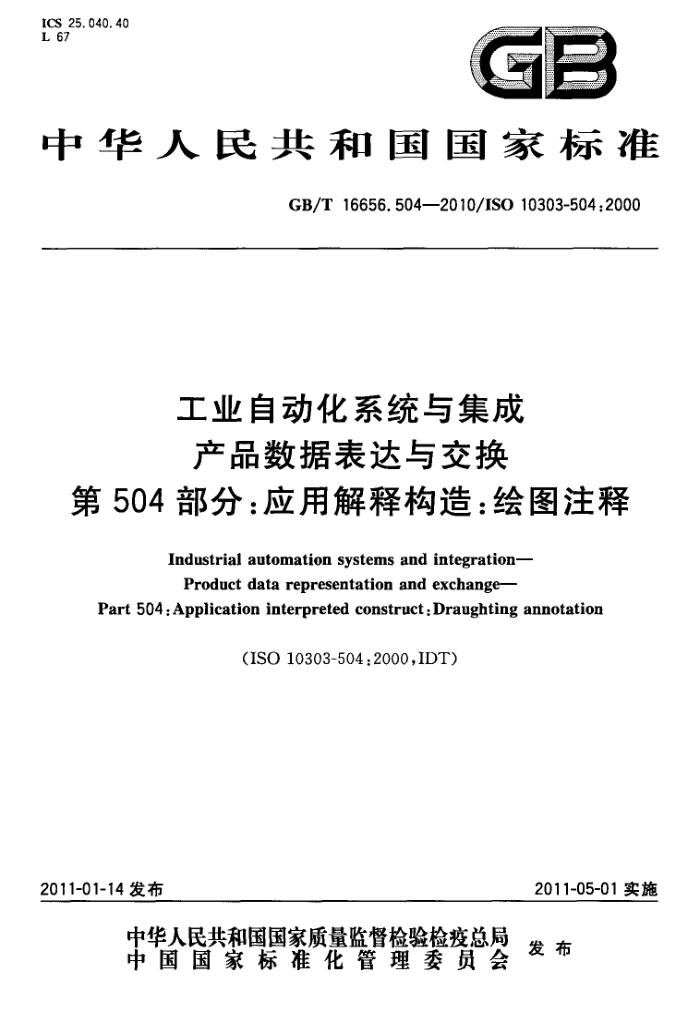

ICS 25. 040. 40 L 67
GB
中华人民共和国国家标准
GB/T 16656.504—2010/IS0 10303-504:2000
工业自动化系统与集成产品数据表达与交换
第504部分：应用解释构造：绘图注释
Industrial automation systems and integration Product data representation and exchange-
Part 5o4 : Application interpreted construct : Draughting annotation
(ISO 10303-504:2000,IDT)
2011-05-01 实施
2011-01-14 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 16656. 504—2010/IS0 10303-504 :2000
目 次
前言引言
m
范围规范性引用文件术语、定义和缩略语：
1 2 3 3.1 ISO 10209-1所定义的术语
2 2 2 2 2 2 2 2
3.2ISO 10303-1所定义的术语 3.3 GB/T 16656.46所定义的术语 3.4 GB/T16656.101所定义的术语 3.5GB/T 16656.202所定义的术语 3.6 缩略语
EXPRESS 短表 4.1基本概念和假设 4.2aic_draughting_annotation 实体定义 4. 2.1 实体 annotation_subfigure_occurrence 4.2.2 实体 draughting_annotation_occurrence 4.2.3 实体 draughting_subfigure.representation 4. 2. 4 实体 draughting_symbol_representation 4. 2.5 实体 draughting_text_literal_with_delineation 4.3 aic_draughting_annotation 函数定义 -. 4. 3.1 函数 acyclic_mapped_itern_usage 4.3.2 函数 check_text_alignment 4.3.3函数 check_text_font 附录A（规范性附录）实体短名附录B（规范性附录） 信息对象注册附录 C (资料性附录) EXPRESS-G 图附录 D（资料性附录）计算机可解释的列表
4
5 5 5 6
11 12 13 14 14 14 15 16 17 18 31
1 GB/T 16656. 504—2010/IS0 10303-504 :2000
前言
GB/T16656《工业自动化系统与集成产品数据表达与交换》是由多个部分组成的标准，各部分单独出版。GB/T16656的所属各部分又组成多个子系列，即：
一第1部分至第19部分规定了描述方法；一第20部分至第29部分规定了实现方法； —第30 部分至第 39部分规定了致性测试方法与框架;
第40部分至第59部分规定了集成通用资源；第100部分至第199部分规定了集成应用资源；第200部分至第299部分规定了应用协议；
-第300部分至第399部分规定了抽象测试套件，
一第400部分至第499部分规定了应用模块；第500部分至第599部分规定了应用解释构造； -第1000部分至第1999部分规定了应用模块。 GB/T16656《工业自动化系统与集成产品数据表达与交换》现已发布和即将发布的包括以下
部分：
第1部分：概述与基本原理; 第11部分：描述方法：EXPRESS语言参考手册；
-
第21部分：实现方法：交换文件结构的纯正文编码；一一第28部分：实现方法：EXPRESS模式与数据的 XML表达(使用 XML模式）； -第 31 部分：-致性测试方法论与框架:基本概念;
第32部分：一-致性测试方法论与框架：对测试实验室与客户的要求；第34部分：一致性测试方法论与框架：应用协议实现的抽象测试方法；
—-第41部分：集成通用资源：产品描述与支持原理；一第42部分：集成通用资源：儿何与拓扑表达； -第43部分：集成通用资源：表达结构；一一第44部分：集成通用资源：产品结构配置；
第45部分：集成通用资源：材料； —一第46部分：集成通用资源：可视化显示；
第47部分：集成通用资源：形状变化公差；第49部分：集成通用资源：工艺过程结构和特性；第51部分：集成通用资源：数学表达；第54部分：集成通用资源：分类和集合论；第55部分：集成通用资源：过程与混合表达；一第56部分：集成通用资源：状态；第101部分：集成应用资源：绘图；第105部分：集成应用资源：运动学；
-第201部分：应用协议：显式绘图； —一第202部分：应用协议：相关绘图；第203部分：应用协议：配置控制设计；
Ⅲ GB/T 16656. 504--2010/IS0 10303-504 :2000
第238部分：应用协议：计算机数值控制器用的应用解释模型；一第501部分：应用解释构造：基于边的线框； -第502部分：应用解释构造：基于壳的线框； -第503部分：应用解释构造：几何有界二维线框；第504部分：应用解释构造：绘图注释；第505部分：应用解释构造：图样结构与管理；一第506部分：应用解释构造：绘图元素；一一第507部分：应用解释构造：几何有界曲面；
第508部分：应用解释构造：非流形曲面；一第509部分：应用解释构造：流形曲面；一第513部分：应用解释构造：基本边界表达;
第520部分：应用解释构造：相关绘图元素； -第1001部分：应用模块：外观赋值；第1002部分：应用模块：额色；
1
第1003部分：应用模块：曲线外观；第1004部分：应用模块：基本几何形状；
一第1005部分：应用模块：基本拓扑；
第1006部分：应用模块：基础表达；第1007部分：应用模块：通用曲面外观：一第1008部分：应用模块：层赋值；
第1009部分：应用模块：形状外观和层。
本部分为GB/T16656的第504部分。 本部分等同采用IS010303-504：2000《工业自动化系统与集成产品数据表达与交换第504部
分：应用解释构造：绘图注释》，其技术内容和结构与IS010303-504：2000保持一致，为便于使用，做了如下编辑性修改：
a）删去了 ISO前言; b）对于带下划线的用于EXPRESS语言描述的各黑体英文实体名、属性名和函数名等，为了维护
其英文原意，在本部分中，都使用其英文原名，仅当其作为标题时，我们在该英文名前增加了其归属的类型说明。
本部分的附录 A、附录 B为规范性附录;附录 C、附录 D为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标化技术委员会（SAC/TC159）归口。 本部分主要起草单位：中国标准化研究院。 本部分主要起草人：洪岩、周歆华、杨青海、刘守华、王志强、李文武、柳青。
IV GB/T 16656. 504--2010/IS0 10303-504:2000
引言
GB/T16656是一个计算机可解释的用于产品信息表达和产品数据交换的技术标准。其目的是对产品全生命周期提供一种独立于任何特定系统、能够描述产品数据的中性机制。其描述功能不仅适合于中性文件的交换，而且也是实现和共享产品数据库及存档的基础。
GB/T16656由一系列部分组成，每个部分单独发布。GB/T16656的各个部分都分属以下系列之一：描述方法、集成资源、应用解释构造、应用协议、抽象测试套件、实现方法及一致性测试。在 IS010303-1中对上述类别进行了说明。本部分（即第504部分）属于应用解释构造类。
应用解释构造(AIC)给出了解释构造的逻辑组合以支持在多个应用相关环境中使用产品数据的特定功能。解释构造是集成资源的公共解释以支持应用协议中共享信息的需求。
GB/T 16656的本部分规定的应用解释构造用于图纸中的有特定含义或目的的注释表达的描述。 以文本和符号形式给出的注释等附加产品数据是全面定义和理解图纸时必要的信息。 GB/T 16656.504--2010/IS0 10303-504 :2000
工业自动化系统与集成产品数据表达与交换
第504部分：应用解释构造：绘图注释
1范围
GB/T16656的本部分规定了满足注释定义需求的集成资源的解释，其目的是用于交换产品数据
和图样解释信息。
本部分适用于：
由二维或三维注释描述的非产品形状数据的表达；表达注释字符的表示结构；表达子图或符号的结构；一表达外部定义的符号及表达特征的结构；
预定义符号和特征的表达。 本部分不适用于：一表示尺寸或绘图标注的注释。
-
2 规范性引用文件
下列文件中的条款通过GB/T16656的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 16262．1　信息技术　抽象语法记法一（ASN．1）　多 第1部分：基本记法规范 (GB/T 16262. 1--2006,ISO/IEC 8824-1 :2002,IDT)
GB/T16656.41--1999工业自动化系统与集成 产品数据表达与交换第41部分：集成通用资源：产品描述与支持原理（idtISO10303-41：1994)
GB/T16656.42一1998工业自动化系统与集成产品数据表达与交换 第42部分：集成通用资源：儿何与拓扑表达（idtISO10303-42：1994）
GB/T16656.43--1999工业自动化系统与集成 产品数据表达与交换 第43部分：集成通用资源：表达结构（idtISO10303-43：1994）
GB/T16656.46一1998工业自动化系统与集成 产品数据表达与交换第46部分：集成通用资源：可视化显示（idtISO10303-46：1994）
GB/T16656.101一1998工业自动化系统与集成产品数据表达与交换第101部分：集成应用资源：绘图(idtISO10303-101：1994)
GB/T16656.202-2000工业自动化系统与集成产品数据表达与交换第202部分：应用协议：相关绘图（eqvISO10303-202：1996）
ISO10209-1：1992技术产品文件词汇第1部分：与技术制图相关的术语：总则和制图种类 ISO10303-1：1994工业自动化系统与集成产品数据表达与交换第1部分：概述与基本原理 ISO10303-11：1994工业自动化系统与集成产品数据表达与交换第11部分：描述方法：EX
PRESS语言参考手册
1 GB/T 16656. 504---2010/IS0 10303-504 :2000
3术语、定义和缩略语 3. 1 IS0 10209-1 所定义的术语
ISO 10209-1所定义的以下术语适用于GB/T16656的本部分：图样drawing.
3. 2 IS0 10303-1 所定义的术语
ISO10303-1所定义的以下术语适用于GB/T16656的本部分：
应用application; 应用相关环境application context; -应用协议 application protocol(AP); 实现方法implementation method; 集成资源 integrated resource; 解释 interpretation; 产品product; 产品数据product data。
3.3GB/T 16656.46 所定义的术语
GB/T16656.46所定义的以下术语适用于GB/T16656本部分：
注释 annotation; 表示 presentation.
3. 4 GB/T 16656.101 所定义的术语
GB/T16656.101所定义的以下术语适用于GB/T16656本部分：
标注callout; 绘图draughting。
3.5GB/T 16656.202 所定义的术语
GB/T16656.202所定义的以下术语适用于GB/T16656本部分：
基线baseline; 绘图形状模型draughting shape model;
-外部定义的externally defined;
预定义predefined; -子图 subfigure; -符号 symbol。
3.5.1
应用解释构造 application interpreted construct; AIC 解释结构的一种逻辑组，它支持横跨多种应用相关环境的使用产品数据的规定功能。 [GB/T 16656.202—2000]
3.6缩略语
以下缩略语适用于GB/T16656的本部分： AIC:应用解释构造（Application Interpreted Construct) AP:应用协议（Application Protocol)
4 EXPRESS 短表
本章规定了EXPRESS模式，所采用的元素取自集成资源，包含类、实体专门化和本部分规定的函数。
注1：在集成资源中出现的一些子类和选择列表项不被输人到 AIC 中。通过使用 ISO 10303-11 规定的隐含接口规
2 GB/T 16656.504—2010/IS0 10303-504:2000
则从子类树和选择列表中删除了一些构造。引用这些被删除的构造超出了 AIC 的范围。在某些情况下，所有的选择列表项都被删除。因为 AIC要在应用协议相关环境内实现，因此选择列表项在应用协议中定义。
EXPRESS 描述： *)
SCHEMA aic_draughting_annotation; USE FROM draughting_element_schema
-GB/T 16656.101
(draughting_callout,terminator_symbol); USE FROM geometry_schema
-GB/T 16656. 42
(axis2_placement_2d,geometric_representation_context); USE FROM measure_schema
GB/T 16656.41
(conversion_based_unit, derived_unit, global_unit_assigned_context, length_measure.with_unit, length.unit, measure_with.unit,named_unit, plane_angle_unit, plane.angle_measure_with_unit, si_unit);
-GB/T 16656. 46
UsE FROM presentation_appearance_schema
(box_height, box_rotate_angle, box_slant_angle, box_width, context_dependent_invisibility, curve_style, curve_style_font, externally_def ined_curve_font, externally_def ined_hatch_style, externally_defined_tile_style, fill_area_style, fill_area_style_colour, fill_area_style_hatching, fill_area_style_tile_symbol.with_style, fill_area_style_tiles, null_style, pre_defined_curve_font, presentation_style..by..context, symbol_colour , symbol_style, text_style, text_style_for_defined_font, text_style_with_box_characteristics
3
