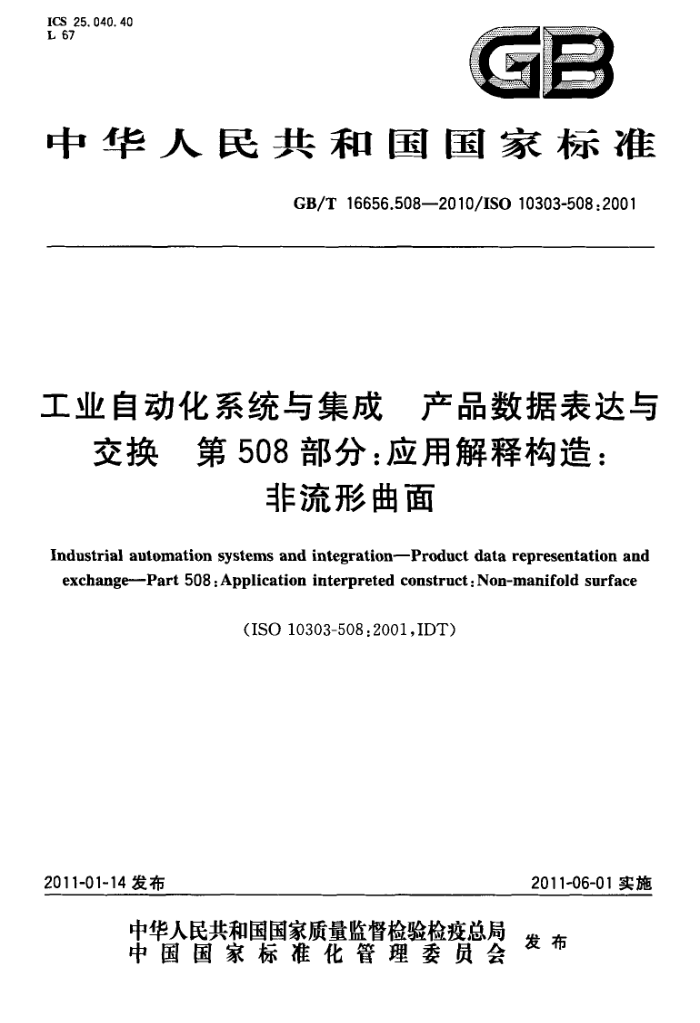

ICS 25. 040. 40
L 67
GB
中华人民共和国国家标准
GB/T 16656.508—2010/IS0 10303-508:2001
工业自动化系统与集成 产品数据表达与
交换第508部分：应用解释构造：
非流形曲面
Industrial automation systems and integration-Product data representation and exchange--Part 508 : Application interpreted construct : Non-manifold surface
(ISO 10303-508 :2001,IDT)
2011-06-01 实施
2011-01-14 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 16656.508—2010/IS0 10303-508 :2001
目 次
前言引言 1 范围 2 规范性引用文件
T
术语、定义和缩略语 3.1ISO 10303-1中定义的术语 3.2GB/T16656.42中定义的术语 3.3GB/T16656.202中定义的术语 3.4ISO 10303-511 中定义的术语 3.5其他术语和定义 3.6 缩略语 4EXPRESS 短表 4.1 基本概念和假设 4.2 aic_non_manifold_surface 模式实体定义:non_manifold_surface_shape_representation 4.3aic_non_manifold_surface 函数定义附录A（规范性附录) 实体短名. 附录B(规范性附录) 信息对象注册附录C(资料性附录) EXPRESS-G 图附录D（资料性附录） 计算机可解释的列表
3
电：
5
12 19 20 21 44 GB/T 16656.508--2010/1S0 10303-508 :2001
前言
GB/T16656《工业自动化系统与集成产品数据表达与交换》是由多个部分组成的标准，各部分单
独出版。GB/T16656的所属各部分又组成多个子系列，即：
第1部分至第19部分规定了描述方法；第20部分至第29部分规定了实现方法；第30部分至第39部分规定了一致性测试方法与框架； -第40部分至第59部分规定了集成通用资源；
—第100部分至第199部分规定了集成应用资源；
第200部分至第299部分规定了应用协议； —第300部分至第399部分规定了抽象测试套件；
第400部分至第499部分规定了应用模块；第500部分至第599部分规定了应用解释构造；一第1000部分至第1999部分规定了应用模块。 GB/T16656《工业自动化系统与集成产品数据表达与交换》现已发布和即将发布的包括以下
部分：
一第1部分：概述与基本原理；
第11部分：描述方法：EXPRESS语言参考手册； -第21部分：实现方法：交换文件结构的纯正文编码；
一
一一第28 部分：实现方法:EXPRESS模式与数据的 XML表达(使用 XML模式）;
第31部分：一致性测试方法论与框架：基本概念；第32部分：一致性测试方法论与框架：对测试实验室与客户的要求；第34部分：一致性测试方法论与框架：应用协议实现的抽象测试方法；
—第41部分：集成通用资源：产品描述与支持原理；
第42部分：集成通用资源：几何与拓扑表达；第43部分：集成通用资源：表达结构；一第44部分：集成通用资源：产品结构配置；第45部分：集成通用资源：材料；第46部分：集成通用资源：可视化显示；
第47部分：集成通用资源：形状变化公差；
第49部分：集成通用资源：工艺过程结构和特性； -第51部分：集成通用资源：数学表达；第54部分：集成通用资源：分类和集合论；
一第55部分：集成通用资源：过程与混合表达；
一第56部分：集成通用资源：状态；第101部分：集成应用资源：绘图； -第105部分：集成应用资源：运动学；
-第201部分：应用协议：显式绘图; —第202部分：应用协议：相关绘图；一第203部分：应用协议：配置控制设计；
1 GB/T 16656.508—2010/IS0 10303-508 :2001
一第238部分：应用协议：计算机数值控制器用的应用解释模型，
-第501部分：应用解释构造：基于边的线框；一第502部分：应用解释构造：基于壳的线框； —第503部分：应用解释构造：儿何有界二维线框；一第504部分：应用解释构造：绘图注释; 一第505部分：应用解释构造：图样结构与管理；一第506部分：应用解释构造：绘图元素；第507部分：应用解释构造：几何有界曲面; 一第508部分：应用解释构造：非流形曲面；
第509部分：应用解释构造：流形曲面； -第513部分：应用解释构造：基本边界表达；
一第520部分：应用解释构造：相关绘图元素；一第1001部分：应用模块：外观赋值；
第1002部分：应用模块：颜色；
一
一第1003部分：应用模块：曲线外观；
一第1004部分：应用模块：基本几何形状；第1005部分：应用模块：基本拓扑；
1
一第1006部分：应用模块：基础表达；一第1007部分：应用模块：通用曲面外观；第1008部分：应用模块：层赋值
一第1009部分：应用模块：形状外观和层。 本部分是GB/T16656的第508部分。 本部分等同采用IS010303-508：2001《工业自动化系统与集成产品数据表达与交换第508部
分应用解释构造:非流形曲面》
本部分的技术内容和结构与IS010303-508：2001相一致，在编写规则上符合GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规卿》，为便于使用，做了如下编辑性修改：
a）删去了 ISO前言; b) 对于带下划线的用于EXPRESS语言描述的各黑体英文实体名、属性名和函数名等，为了维护
其英文原意，在本部分中，都使用其英文原名，仅当其作为标题时，我们在该英文名前增加了其归属的类型说明。
本部分的附录 A、附录 B为规范性附录,附录 C和附录 D 为资料性附录。 本部分由机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分主要起草单位：中国标准化研究院。 本部分主要起草人：刘守华、洪岩、李文武、王志强、周歆华。
A GB/T 16656.508—2010/IS0 10303-508:2001
引言
GB/T16656是一个计算机可解释的产品数据表达和交换标准，其目标是提供贯穿产品整个生命周期的、独立于任何特定系统的描述产品数据的中性机制。这种描述的本质使得它不仅适合中性文件的交换，也是实现和共享产品数据库及文件存档的基础。
GB/T16656由-一系列部分组成，每个部分单独发布。GB/T16656的各个部分都分属以下系列之一：描述方法、集成资源、应用解释构造、应用协议、抽象测试套件、实现方法及一致性测试和应用模块。 本部分属于应用解释构造系列。
应用解释构造(AIC)规定了解释构造的逻辑组合，这些解释构造支持跨越多个应用环境的产品数据所使用的特定功能。解释构造是集成资源的一般性解释，它支持不同应用协议中的共享信息需求。
本部分通过非流形曲面模型为几何外观的描述规定了应用解释构造。它包括几何和拓扑资源，用于定义由基础曲线和曲面以及雕塑曲线和曲面组成的非流形曲面。 GB/T 16656.508—2010/IS0 10303-508:2001
工业自动化系统与集成产品数据表达与
交换第508部分：应用解释构造：
非流形曲面
1范围
GB/T16656的本部分通过非流形曲面模型详细说明了集成资源的解释以满足几何形状的描述需求。
本部分适用于：
-3D点; 一曲线或曲面参数空间内定义的点；
3D曲线；曲面参数空间内定义的曲线；
注：这样的曲线也称为 pcurve或 con,它们是取首字母的参数曲线和曲面曲线的缩写。
基本曲线类型线、圆、椭圆、抛物线和双曲线；相交曲线；至少由三点组成的折线； -基本曲面类型：平面、柱面、锥面、圆环面和球面；通过旋转或线性拉伸曲线而产生的扫掠面；雕塑曲线和曲面；应用拓扑实体对曲线和曲面的修剪；应用拓扑实体构成复合曲线和曲面；曲线、曲面和曲面模型的复制；曲线和曲面的3D偏置; -非流形。
本部分不适用于：
无边界几何体；自相交几何体； -2D笛卡尔坐标空间几何体；一点复制；与相应的几何域没有任何关联的拓扑体。
2 规范性引用文件
下列文件中的条款通过GB/T16656的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16262.1信息技术抽象语法记法一（ASN.1）第1部分：基本记法规范(GB/T16262.1- 2006,ISO/IEC 8824 :2002,IDT)
GB/T16656.41一1999工业自动化系统与集成产品数据表达与交换第41部分：产品描述与
1 GB/T 16656.508—2010/IS0 10303-508 :2001
3.3GB/T 16656.202 中定义的术语
GB/T16656.202中定义的下列术语适用于本部分： 3.3.1
应用解释构造 application interpreted construct ; AIC 一种逻辑组合，它支持横跨多种应用环境的产品数据使用特定功能。
3. 4IS0 10303-511 中定义的术语
—---高级曲面 advanced face; 雕塑曲面 sculptured surface; 一扫掠曲面swept surface。
3.5其他术语和定义
下列术语和定义适用于本部分。 3.5.1
2 维流形 2-manifold 在一个形状边界的任何一点都可以构造一个足够小的球面,该球面的内部可以由该边界明确地划
分为两个区域。这个边界一般由边和面组成。
注：该定义忽略了曲面的自相交，曲面相交并不沿着边，并且边连接三个或多个面。 3.5.2
非流形 non-manifold 一个曲面模型用拓扑构造来定义它的边界和连通性，它包括至少两个 connected_face_sets 共用一
个面，或者两个以上的面共用一条边。 3.6缩略语
AIC:应用解释构造(application interpreted construct) AP:应用协议(application protocol) ATS:抽象测试套件(abstract test suite)
4EXPRESS 短表 4. 1 基本概念和假设
本条规定了EXPRESS模式，这些模式使用集成资源中的元素并包含了本部分所说明的类型、实体专门化和函数。
注1：可能存在出现在集成资源中的子类型和选表的项没有被输人到AIC里的情况。通过应用ISO 10303-11髋
式接口规则可从子类树或选表中删除结构。引用删除的结构不属于 AIC的范围。在某些情况下，选表的所有项都被除。由于 AIC在应用协议的相关环境下实现，所以选表的项应该在应用协议的范围中进行定义。
该应用解释构造为非流形曲面表达的定义提供了几何和拓扑实体的一致性集合，实体由基础曲线和曲面或雕塑曲线和曲面组成。本部分最高层的实体是 non_manifold_surface_shape_representation。 一个non_manifold_surface_shape_representation是有界的。几何边界由拓扑实体实现，比如顶点、边和面。
如果与一个相应的几何域没有任何关联,那么拓扑实体将不存在。 注2：本部分使用ISO 10303-511中的所有实体和类型，aic_topologically_bounded_surface。
EXPRESS 描述: *) SCHEMA aic_non_manifold_surface; USE FROM aic_topologically_bounded_surface; -- IS0 10303-511 USE FROM geometric_model_schema (-GB/T 16656. 42
3
