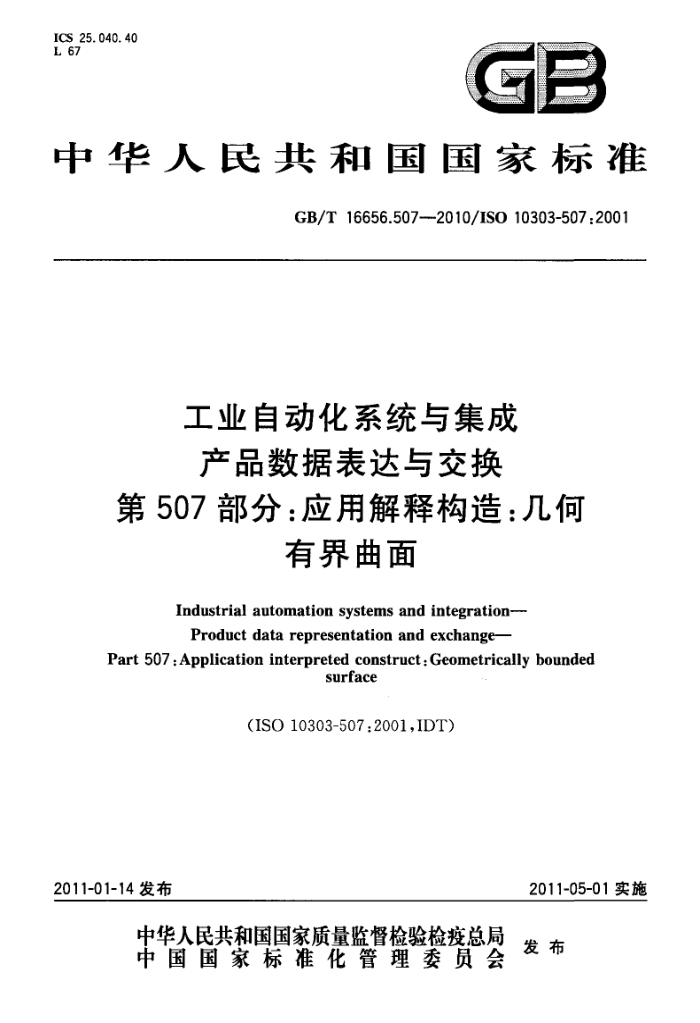

ICS 25.040. 40 L 67
中华人民共和国国家标准
GB/T 16656.507---2010/IS0 10303-507 :200
工业自动化系统与集成产品数据表达与交换
第507部分：应用解释构造：几何
有界曲面
Industrial automation systems and integration- Product data representation and exchange-
Part 507 : Application interpreted construct : Geometrically bounded
surface
(ISO 10303-507 :2001,IDT)
2011-01-14 发布
2011-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 16656.507--2010/IS0 10303-507 :2001
目 次
前言引言
范围 2 规范性引用文件 3术语、定义和缩略语 3.1ISO 10303-1 中定义的术语 3.2GB/T16656.42中定义的术语 3.3GB/T16656.202中定义的术语 3.4其他术语和定义 3.5缩略语 4EXPRESS 短表附录A（规范性附录） 实体短名附录B（规范性附录） 信息对象注册附录C (资料性附录) EXPRESS-G 图附录 D（资料性附录) 计算机可解释的列表
1
7
T.
+
..
T
19 20 21 40 GB/T 16656.507—2010/IS0 10303-507 :2001
前言
GB/T16656《工业自动化系统与集成产品数据表达与交换》是一项由多个部分组成的标准，各部分单独出版。GB/T16656的所属各部分又组成多个子系列，即：
一第1部分至第19部分规定了描述方法； -第20部分至第29部分规定了实现方法；
一第30部分至第39部分规定了致性测试方法与框架； -第40部分至第59部分规定了集成通用资源；第100部分至第199部分规定了集成应用资源；一第200部分至第299部分规定了应用协议；一第300部分至第399部分规定了抽象测试套件；第400部分至第499部分规定了应用模块； —第500部分至第599部分规定了应用解释构造；
-
-
-第1000部分至第1999部分规定了应用模块。 GB/T16656《工业自动化系统与集成产品数据表达与交换》现已发布和即将发布的包括以下
部分：
第1部分：概述与基本原理；第11部分：描述方法：EXPRESS语言参考手册；
第21部分：实现方法：交换文件结构的纯正文编码；一一第28部分：实现方法：EXPRESS模式与数据的XML表达（使用XML模式）；
-第31部分：一致性测试方法论与框架：基本概念；一第32部分：一致性测试方法论与框架：对测试实验室与客户的要求；一第34部分：致性测试方法论与框架：应用协议实现的抽象测试方法；
第41部分：集成通用资源：产品描述与支持原理；第42部分：集成通用资源：几何与拓扑表达；
第43部分：集成通用资源：表达结构；第44部分：集成通用资源：产品结构配置；一第45部分：集成通用资源：材料：
-第46部分：集成通用资源：可视化显示；一第47部分：集成通用资源：形状变化公差；第49部分：集成通用资源：工艺过程结构和特性；第51部分：集成通用资源：数学表达；一第54部分：集成通用资源：分类和集合论；第55部分：集成通用资源：过程与混合表达；
第56部分：集成通用资源：状态； -第101部分：集成应用资源：绘图；第105部分：集成应用资源：运动学；
--第201部分：应用协议：显式绘图； ---第202部分：应用协议：相关绘图；一第203部分：应用协议：配置控制设计；
1 GB/T 16656.507--2010/IS0 10303-507:2001
第238部分：应用协议：计算机数值控制器用的应用解释模型； -第501部分：应用解释构造：基于边的线框；第502部分：应用解释构造：基于壳的线框；第503部分：应用解释构造：几何有界二维线框；第504部分：应用解释构造：绘图注释；一第505部分：应用解释构造：图样结构与管理； -第506部分：应用解释构造:绘图元素;
一
第507部分：应用解释构造：几何有界曲面；第508部分：应用解释构造：非流形曲面；第509部分：应用解释构造：流形曲面； -第513部分：应用解释构造：基本边界表达；一第520部分：应用解释构造：相关绘图元素；第1001部分：应用模块：外观赋值；第1002部分：应用模块：颜色；第1003部分：应用模块：曲线外观；第1004部分：应用模块：基本几何形状；第1005部分：应用模块：基本拓扑；第1006部分：应用模块：基础表达；一第1007部分：应用模块：通用曲面外观；一第1008部分：应用模块：层赋值；
第1009部分：应用模块：形状外观和层。 本部分是GB/T16656的第507部分。 本部分等同采用国际标准IS010303-507：2001《工业自动化系统与集成产品数据表达与交换
第507部分：应用解释构造：儿何有界曲面》英文版），其技术内容和结构与IS010303-507：2001保持一致，为便于使用，做了如下编辑性修改：
a）删去了ISO前言、索引; b）对于带下划线的用于 EXPRESS语言描述的各黑体英文实体名、属性名和函数名等，为了维护
其英文原意,在本部分中,都使用其英文原名，仅当其作为标题时,我们在该英文名前增加了其归属的类型说明。
本部分的附录 A、附录 B为规范性附录,附录 C、附录 D为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分主要起草单位：中国标准化研究院。 本部分主要起草人：周歆华、王志强、李文武、洪岩、杨青海、刘守华。
Ⅱ GB/T 16656.507—2010/IS0 10303-507:2001
引言
GB/T16656是计算机可解释的用于产品数据表达和交换的技术标准。其目的是提供贯穿产品整个生命周期的、独立于任何特定系统的描述产品数据的中性机制。其描述功能不仅适合中性文件的交换，而且也是实现和共享产品数据库及存档的基础。
GB/T16656由多个部分组成，每个部分单独发表。各个部分都分属以下系列之一：描述方法、集成资源、应用解释构造、应用协议、抽象测试套件、实现方法和一致性测试。本部分属于应用解释构造系列。
应用解释构造(AIC)给出了解释构造的逻辑组合以支持在多个应用相关环境中使用产品数据的特定功能。解释构造是集成资源的公共解释以支持应用协议中共享信息的需求。
本部分通过几何有界曲面模型为几何形状的描述规定了应用解释构造。它包括定义纯几何有界模型的几何资源，几何有界模型由基本与雕塑曲线和曲面组成。
Ⅱ GB/T 16656.507—2010/IS0 10303-507 :2001
工业自动化系统与集成产品数据表达与交换
第507部分：应用解释构造：几儿何
有界曲面
1 范围
GB/T16656的本部分规定了集成资源的解释，通过几何有界曲面模型来满足对几何形状的表达的需求。
以下内容属于本部分的范围：
-3D点; -定义在曲线或曲面参数空间中的点； -3D曲线；定义在曲面参数空间中的曲线。
注：这样的曲线也称为 pcurves 或 cons,这是参数化曲线和曲面上的曲线的简称。
基本曲线：圆，椭圆，抛物线和双曲线；相交曲线；至少由三点组成的折线；曲面； -基本曲面：平面、柱面、锥面、圆环面和球面；通过曲线的旋转或线性拉伸而产生的扫描面；一雕塑曲线和曲面; 曲线和曲面的剪裁; 曲线和曲面的复合；一曲线、曲面和曲面模型的复制；
曲线和曲面的三维偏置。 以下内容不适用于本部分的范围：一无界几何；
自交几何；
1
二维笛卡尔坐标空间内的几何；一点的复制; 一拓扑实体。
2规范性引用文件
下列文件中的条款通过GB/T16656的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 16262.1信息技术抽象语法记法-一（ASN.1）第1部分：基本记法规范（GB/T16262.1一
2006,IS0/1EC 8824-1 :2002,IDT)
1 GB/T 16656.507--2010/IS0 10303-507 :2001
GB/T16656.41一1999工业自动化系统与集成产品数据表达与交换第41部分：集成通用资源：产品描述与支持原理（idtISO10303-41：1994)
GB/T16656.42—1998工业自动化系统与集成产品数据表达与交换第42部分：集成通用资源：几何与拓扑表达（idtISO10303-42：1994）
GB/T16656.43—1999工业自动化系统与集成产品数据表达与交换第43部分：集成通用资源：表达结构（idtISO10303-43：1994)
GB/T16656.202--2000工业自动化系统与集成 产品数据表达与交换第202部分：应用协议：相关绘图（eqvISO10303-202：1996)
IS010303-1:1994工业自动化系统与集成产品数据表达与交换第1部分：概述与基本原理 ISO10303-11：1994工业自动化系统与集成产品数据表达与交换第11部分：描述方法：EX-
PRESS语言参考手册
注：GB/T16656.202被术语AIC的定义规范完全的引用。 3 术语、定义和缩略语 3. 1 ISO 10303-1 中定义的术语
ISO10303-1所定义的下列术语适用于本部分：
抽象测试套件abstract test suite(ATS); 应用application; 应用相关环境application context; -应用协议application protocol(AP); 数据data; 数据交换data exchange; 通用资源 generic resource; 实现方法 implementation method; 信息information；集成资源integrated resource; 解释interpretation; 模型model; 产品product; 产品数据product data; 结构 structure.
3.2GB/T 16656.42 中定义的术语
GB/T16656.42所定义的下列术语适用于本部分：
边界boundary; 坐标空间coordinate space; 曲线curve; 维数 dimensionality; 域 domain; 参数空间parameter space; 自交 self-intersect; 曲面 surface.
3.3GB/T16656.202中定义的术语
GB/T16656.202所定义的下列术语适用于本部分。
2 GB/T 16656.507-2010/IS0 10303-507 :2001
3.3. 1
应用解释构造Application Interpreted Construct; AIC 解释结构的一种逻辑组，它支持横跨多种应用相关环境的使用产品数据的规定功能。
3. 4其他术语和定义
下列术语和定义适用于本部分。 3. 4. 1
几何有界 geometrically bounded 仅用坐标空间中的值来定义它的边界和连通性的几何形状的描述,不用拓扑构造定义。
3.5缩略语
下列缩略语适用本部分。 AIC:应用解释构造（Application Interpreted Construct) AP：应用协议(application protocol) ATS:抽象测试套件(abstract test suite)
4EXPRESS 短表
本章规定了EXPRESS模式，所采用的元素取自集成资源，包含GB/T16656本部分规定的类型、 实体描述和函数。
注1：本AIC中有很多未引人的集成资源所规定的子类和选择列表项。通过使用ISO10303-11隐式接口规则，某
些构造从子类树或选择列表中被排除。在一些情况下，删除了所有的选择列表项。因为 AIC将在应用协议相关环境内实现，因此选择列表项在应用协议中定义。
这个应用解释构造为曲面模型的定义提供几何实体的一致集，这个曲面模型由点，基本或雕塑的曲线和曲面组成。几何应该是有界的；拓扑实体不用于边界限制。
EXPRESS 描述： *) SCHEMA aic_geometrically_bounded.surface ;
REFERENCE FROM support_resource_schema (
-GB/T 16656. 41
bag..to_set) ;
USE FROM geometric_model_schema (
-GB/T 16656. 42
geometric_set);
USE FROM geometrY_schema (
-GB/T 16656. 42
axisl_placement. axis2_placement.2d, axis2_placement_3d, b_spline_curve, b_spline_curve_with_knots, b_spline_surface, b_spline_surface_with_knots, bezier_curve, bezier_surface, boundary_curve,
3
