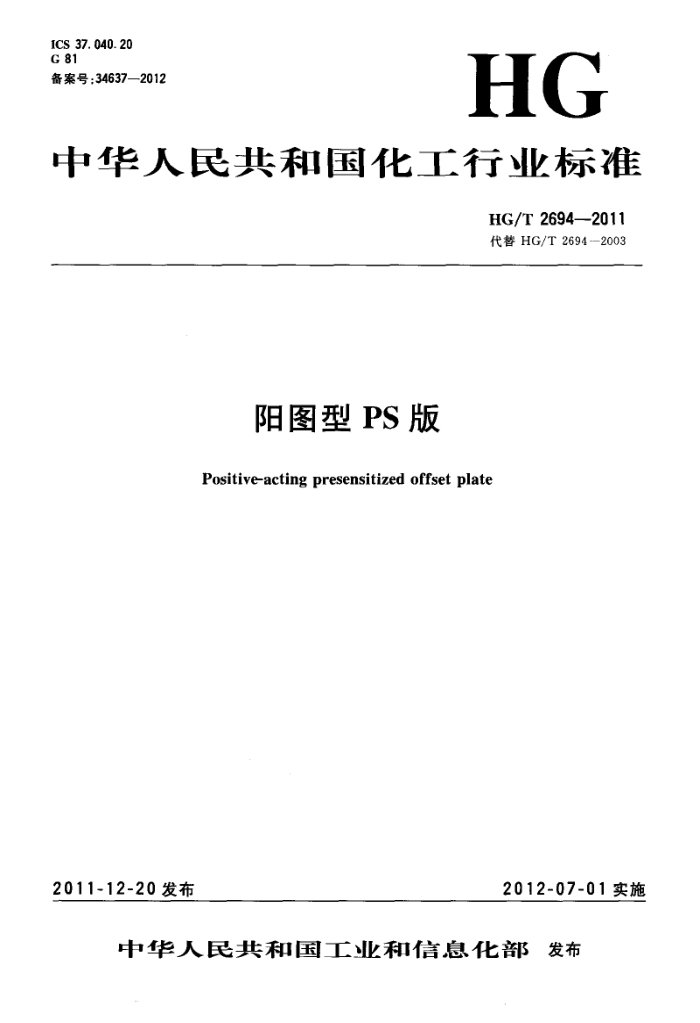

ICS 37. 040.20 G 81 备案号：34637—2012
HG
中华人民共和国化工行业标准
HG/T 2694--2011 代替HG/T2694--2003
阳图型 PS版 Positive-acting presensitized offset plate
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 2694-2011
前言
本标准按照GB/T1.1一2009给出的规则进行起草。 本标准代替HG/T2694—2003《阳图型PS版》。 本标准与HG/T2694一2003相比主要变化如下：一·-删除了“引言”，（见2003年版的引言）；
删除了“感光层单位面积质量”的控制指标（见本版的3.2表1，2003年版的3.2表1）；修改了“氧化层单位面积质量”的控制范围（见本版的3.2表1）；
一
-
"－修改了“曝光量H”的指标（见本版的3.2表1）；一-修改了“着鉴性能”和“亲水性能”的规定（见本版的3.2表1）；一在“尺寸规格”一章中增加了“轮转版”、“超大规格版”和“其它规格版”的“对角线偏差要求”
（见本版的3.4）；
删除了“型式检验”（见本版的5.2，2003年版的5.2）。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国数码影像材料与数字印刷材料标准化技术委员会（SAC/TC432)归口。 本标准起草单位：中国印刷及设备器材工业协会、乐凯华光印刷科技有限公司、北京科印近代印刷
一
技术公司、浙江康尔达新材料股份有限公司、成都新图印刷技术有限公司、龙马铝业集团有限公司、郑州华禹天源印刷感光材料有限公司。
本标准主要起草人：岳德茂、刘万瑞、袁建湘、夏丽峰、赵虎乾、刘金英、陈翔风、刘亚林、唐滢、康冬霞、潘展。
本标准于1989年首次发布，1995年进行第一次修订，2003年进行第二次修订，本次修订为第三次修订。
I HG/T2694—2011
阳图型PS版
1范围
本标准规定了阳图型PS版的要求、试验方法、检验规则、包装及标志、贮存和运输。 本标准适用于经粗化和阳极氧化处理过的铝板基为支持体的阳图型PS版，适用于接触曝光的真
空晒版机、连晒机和自动显影机及手工冲洗加工工艺。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T 6388 ：运输包装收发货标志 GB/T 6544 瓦楞纸板 GB/T 6682 分析实验室用水规格和试验方法 GB/T17155 胶印印版尺寸
3要求 3.1测控条
版材感光性能测试所用测控条应符合下列条件： a） 连续调梯尺 1) 第一级密度为0.05； 2) 每梯之间的密度差为0.15； 3） 梯尺梯数为15级或21级。 b) 网点及分辨力测控条 1) 具有4μm70μm的细线区； 2) 具有线数为60cm-1条件下的0.5%～99.5%的小网点块。
3.2产品性能
产品性能应符合表1规定的指标。
1 HG/T2694—2011
用清水冲洗后目视着墨情况。腰光梯尺密度在小于等于0.35以下部分应不着墨，密度在大于等于 0.80以上部分应全部着墨。 4.12表观质量的检查
在黄色安全灯下目视观察版面。 4.13尺寸的测定
版材的宽度、长度、对角线用标定过的分度值为1mm的钢板尺测量，版材厚度用标定过的千分尺测量。 5检验规则 5.1出厂检验
本产品由生产厂的质量检验部门按表2规定的检验批量和检验频率进行检验。
表2产品检验批量和频率表
检验项目
检验批量
检验频率
表面粗糙度氧化层质量感光层质量留膜率曝光量分辨力网点再现能力版基底色密度着墨性能、亲水性能表观质量尺寸 5.2产品验收
每批检测不少于两次
每铝卷号为一批
每批检测不少于两次
每批号感光液为一批
逐张检验每批检测不少于三张
每台设备每班相同规格的产品为一批
经销商或用户有权按本标准规定进行产品验收，经检验合格的产品，应予接收。若经检验有不合格项目，则应加倍取样进行复验，以复验结果为准，若仍有不合格项目，经销商或用户有权提出退换货要求。 6包装及标志
每两张PS版之间用一张中性防潮纸隔开，20张~50张为一个包装，上下各放一张卡版纸，装入产品合格证（合格证应标明批号、工作号、检验人员及检验日期等），然后用涂塑纸包严，并用胶带贴封，放入瓦楞纸盒（可以带木框，也可以不带木框，根据版材尺寸大小选用；其技术指标应符合GB/T6544之规定）内，并放人产品说明书。瓦楞纸盒用胶带贴封，并用打包带打好。也可根据用户要求包装
盒外贴产品标签，标签内容包括：
产品名称。 执行标准编号及标准名称。 型号。 批号。 工作号。 HG/T2694—2011
一规格。 一-数量。 一生产日期。
注册商标。 一·产品产地、生产企业名称、详细地址、邮政编码及电话。 产品的外包装箱还应标明“防潮”、“防晒”、“防震”、“防止辐射、远离热源”、“小心轻放”等字样和标
一
志。标志应符合GB/T191、GB/T6388之规定 7 贮存和运输 7. 1 1产品在运输和装卸过程中不得受日晒、雨淋、挤压和剧烈震动。 7.2 2产品的贮存应符合下列要求：
一一贮存室温度不高于30℃，相对湿度不大于65%。 一产品存放时应保持原封装，距地面和墙壁15cm以上，堆放高度不得高于1.2m。 一禁止与酸、碱或其他产生有害气体的化学药品和放射性物质同室存放。
6 ICS 37. 040.20 G 81 备案号：34637—2012
